Abstract
Protecția la pământ a circuitelor electrice, echipamentelor și accidentelor electrice de incendiu cauzate de curenții de pământ la pământ devin din ce în ce mai mult o necesitate zilnică. Pentru principalele noduri consumatoare de energie de pe partea utilizatorului, un releu de curent rezidual este proiectat și instalat pentru a monitoriza starea curentului rezidual al fiecărui circuit consumator de energie în timp real. Prin monitorizarea în timp real a consumului de energie și parametrii de putere aferenți, siguranța, fiabilitatea și eficiența întreținerii consumului de energie sunt îmbunătățite, costul forței de muncă pentru întreținere este redus și se realizează monitorizarea nesupravegheată a curentului rezidual. Prin monitorizarea în timp real a consumului de energie, colectarea datelor și alarma, curentul rezidual din sistemul de distribuție a energiei este monitorizat, iar protecția împotriva pământului a circuitului electric al utilizatorului&# 39 este asigurată pentru a preveni accidentele de incendiu și accidentele personale de electrocutare cauzate de curentul rezidual. Iată o scurtă introducere a aplicației releuului curent rezidual ASJ al companiei noastre&în proiectul casei cu terasă cu apă din jurul insulei Maldive.
Prezentare generală

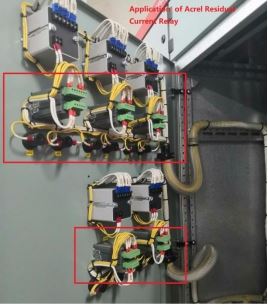

Casele de apă din jurul insulei din Maldive sunt utilizate în principal pentru a primi turiști din întreaga lume. Frecvența site-ului de aplicare este de 50 Hz și tensiunea este de 220V TT sau liniile de distribuție a sistemului. Clientul speră să monitorizeze curentul rezidual al liniei instalând un releu de curent rezidual în dulapul de distribuție al casei de apă și speră că poate fi afișat raportul dintre valoarea curentului rezidual monitorizat în timp real și valoarea curentului rezidual setat pe panoul de afișare, atunci când raportul ajunge la 80%, releul de curent rezidual poate alarma imediat. Acrel ASJ10-LD1A cooperează cu transformatorul de curent rezidual, a rezolvat cu succes nevoile de monitorizare a curentului rezidual la fața locului de către client &.
Releu de curent rezidual din seria ASJ
Releele de acțiune curentă din seria ASJ pot fi combinate cu surse de alimentare de joasă tensiune sau contactor de joasă tensiune pentru a forma o protecție de curent combinată a sursei de alimentare, utilizată în principal pentru dispozitivele AC 50Hz, tensiune și sub TT400V și conducte de sistem TN, în plus față de protecția la defect la sol pentru circuite electrice pentru prevenirea defecțiunilor la pământ Deteriorările obișnuite ale echipamentelor și defecțiunile electrice cauzate de aceasta pot preveni, de asemenea, pericolul de electrocutare personală și pot oferi protecție directă la contact.
Produsul îndeplinește cerințele GB / T 22387-2016" Catalyst Current Relay" ;.
Releele de curent sanitar din seria ASJ integrează funcții de protecție la supratensiune și sub tensiune de linie și funcții suplimentare automate pentru tensiune normală. Produsul are dimensiuni reduse, precizie ridicată, structură flexibilă și ușor de instalat. Este un dispozitiv de protecție de siguranță în domeniul construcțiilor civile.

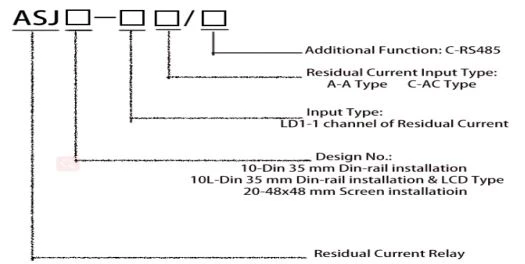

Descrierea modelului
Caracteristici tehnice
parametru tehnic | index | |||
Tastați AC | Tastați A. | |||
intrare | Curent nominal de acțiune reziduală I △ n | 0.03、0.1、0.3、0.5(A) | 0.03、0.05、0.1、0.3、0.5、1、3、5、10、30 (A) nota 3 | |
Timp de limitare fără conducere △ t | 0.1、0.5(s) | 0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、10 (s) nota 4 | ||
Curent nominal de acțiune rezidual nominal I △ nr | 50%I△n | 50%I△n | ||
caracteristici de performanta | curent alternativ sinusoidal simplu | curent alternativ sinusoidal simplu și curent continuu pulsatoriu | ||
frecvență | 50Hz ± 5Hz | 50Hz ± 5Hz | ||
eroare de acțiune | -20% ~ -10%I△n | -20% ~ -10%I△n | ||
ieșire | modul de ieșire | una este închiderea normală, iar cealaltă este pentru transformare | una este închiderea sau deschiderea normală, iar cealaltă este pentru transformare | |
capacitatea de contact | 5A 250VAC 5A 30VDC | AL1: 8A 250VAC 5A 30VDC AL2: 6A 250VAC 5A 30VDC | ||
modul de resetare | cel de la fața locului și cel de la distanță, | cea la fața locului, cea la distanță și cea automată | ||
alimentare electrică | Tensiune | AC110V 、 AC220V error eroare admisibilă ± 10% | AC110V 、 AC220V 、 DC85-270V （Eroare admisibilă ± 10%） | |
disiparea puterii | ≤5W | |||
frecvența de putere rezistă la tensiune | Valoarea efectivă a curentului alternativ între sursa de alimentare, intrare și ieșire: 2kV / 1min | |||
sub funcționarea normală | temperatura | temperatura de funcționare: -20 ℃ ~ +55 ℃ temperatura de depozitare: -30 ℃ ~ +70 ℃ | ||
umiditate | HR ≤95%, cu condens de umiditate și gaz coroziv | |||
înălțimea deasupra nivelului mării | ≤2000m | |||
clasa de poluare | Clasa a treia | |||
categoria de instalare | Tastați Ⅲ | |||
Notă 3 current ASJ10L-LD1A curentul de acțiune rezidual IN este 10mA-30A reglabil continuu;
Nota 4 limit ASJ10L-LD1A limită fără condus Timpul N este 0-10S reglabil continuu.

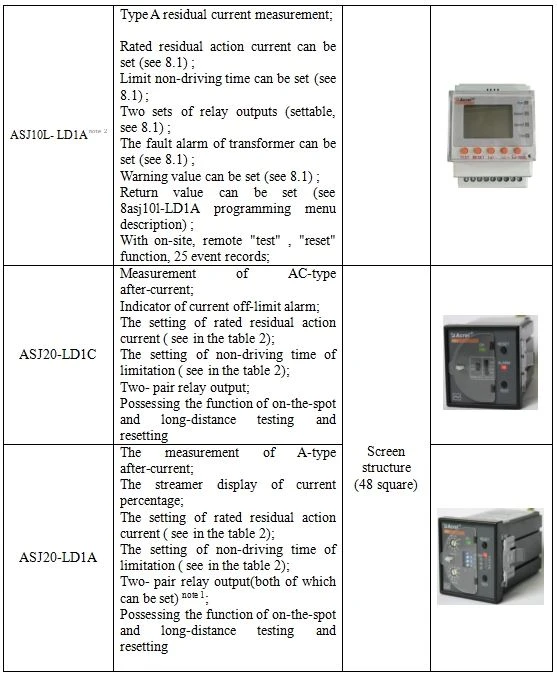

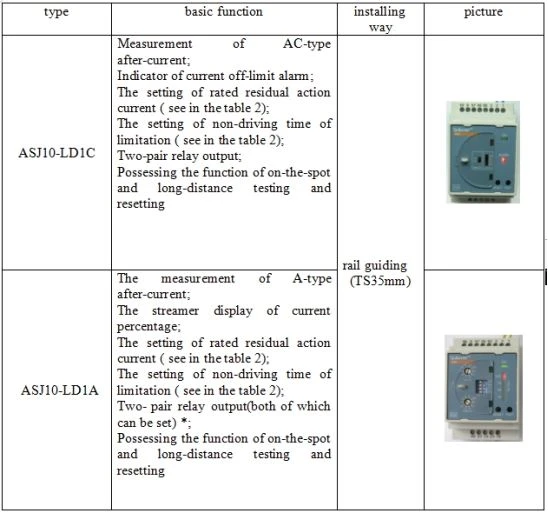

Tipuri de produse
Notă1 function Funcția de setare pentru releu înseamnă că puteți seta inițializarea și ieșirea releului de unul singur, care este acționat de comutatorul de pe panou; ghidul de setare specific poate fi găsit din tabelul 5.
Notă2 UN FUNCȚIE OPȚIONALĂ C: Comunicare RTU RS485, Model ASJ10L-LD1A / C

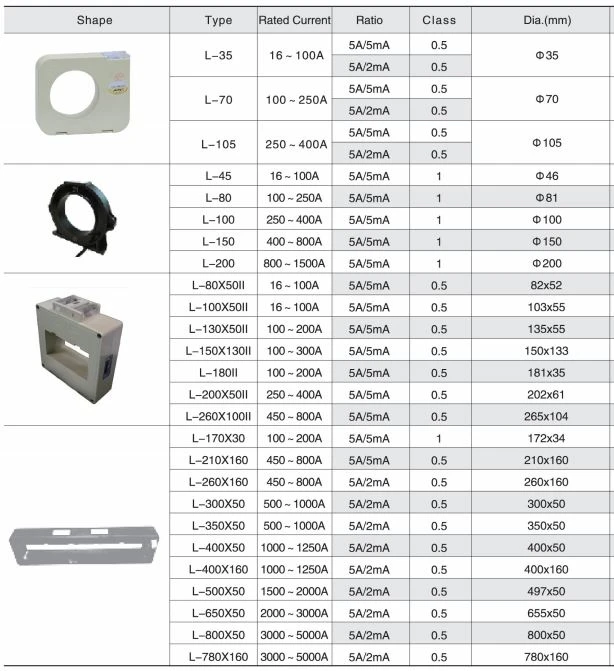

Selectarea transformatorului de curent rezidual
Instalare
rezumat
Releul de curent rezidual din seria ASJ are un raport performanță-preț foarte ridicat. Ca un instrument inteligent și digital avansat de monitorizare a curentului rezidual, releul de curent rezidual a fost utilizat pe scară largă în linia de intrare sau monofazată sau trifazată a sub-cutiei casnice a clădirilor civile. Echipamente electrice în linia de distribuție a energiei electrice.
