Abstract
Seria ATE și ARTM-Pn sunt potrivite pentru monitorizarea temperaturii în timp real a contactului întreruptorului, cablului, barei colectoare în dulapuri de înaltă sau joasă tensiune.
rezumatul proiectului
Un proiect din Rusia trebuie să monitorizeze temperatura barelor colectoare și a cablurilor din dulapul de înaltă tensiune. După compararea diferitelor aspecte, clientul a descoperit că senzorii noștri de temperatură fără fir din seria ATE și echipamentele de măsurare a temperaturii fără fir ARTM-Pn sunt ușor de instalat cu o distanță mare de comunicare și au o gamă largă de aplicații. Așa că au decis să folosească echipamentul nostru wireless de măsurare a temperaturii.
Design de produs

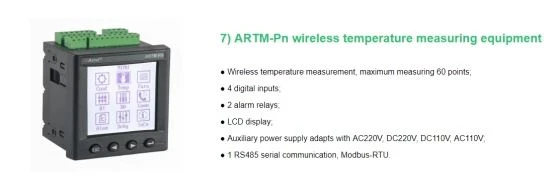

Echipamentul de măsurare a temperaturii fără fir ARTM-Pn a fost dezvoltat în conformitate cu Specificația pentru echipamente de măsurare a temperaturii fără fir, NB/T 42086-2016. Este potrivit pentru aparate de comutație interioare de 3-35 kV, inclusiv aparate de comutație încorporate, aparate de comutație pentru cărucior de mână, aparate de comutație fixe și aparate de comutare cu buclă. Este, de asemenea, potrivit pentru aparatele de comutație de joasă tensiune de 0,4 kV, cum ar fi aparatele de comutație fixe și cele cu sertare. Senzorii de temperatură fără fir pot fi instalați în orice punct de încălzire în tablouri, dispozitivul utilizează tehnologia de transmitere a datelor fără fir pentru transmiterea în timp real a datelor de temperatură monitorizate și afișează astfel de date pe ARTM-Pn local. În plus, poate fi conectat în rețea prin portul RS485 pentru monitorizare inteligentă de la distanță.

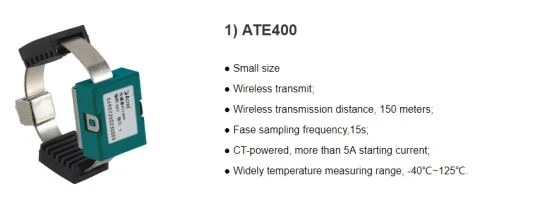

Există trei tipuri de senzori de temperatură fără fir din seria ATE și trei metode de montare în mod corespunzător, adică tip cu șuruburi, tip fixat cu curele și tip legat. Tipul cu șuruburi este potrivit pentru utilizarea la îmbinările dintre cablu și bara de distribuție și la îmbinările dintre cablu și separator. Tipul fixat cu chingă este potrivit pentru utilizarea la contactele mobile și contactele fixe ale întrerupătorului, îmbinările cablurilor și barei colectoare. Tipul legat este potrivit pentru utilizarea la contacte mobile, bare colectoare, cabluri și îmbinări între bară și cablu.

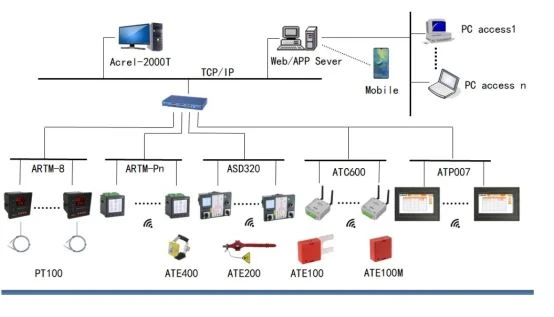

Tepologia rețelei

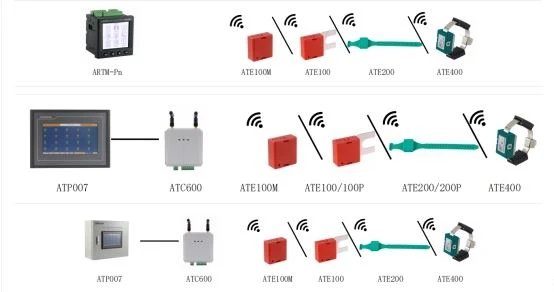

Produs

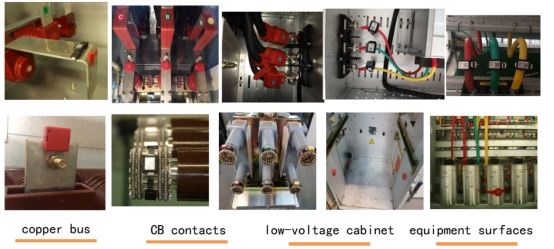

Instalare
