Abstract
În conformitate cu principiul, caracteristicile și modul de instalare al senzorului de curent Hall de tip deschis, se analizează aplicarea senzorului de curent Hall de tip deschis în sistemul de transformare și distribuție al fabricii, astfel încât să ofere o soluție pentru ca utilizatorii să realizeze distribuția inteligentă a sistemului DC rapid.
Cuvinte cheie: aplicarea principiului de funcționare a sistemului de distribuție DC cu senzor de curent Hall de tip deschis
Prezentare generală
Sistemul de distribuție DC este de obicei compus din sursă de alimentare cu comutație de înaltă frecvență și baterie, care este utilizată pentru a furniza o sursă de alimentare DC fiabilă pentru control, semnal, protecție prin relee și dispozitive automate, iluminare pentru accidente și așa mai departe în sistemul DC. Are cerințe ridicate pentru fiabilitatea, stabilitatea și calitatea sursei de alimentare. Prin urmare, în sistemul rusesc DC, am potrivit contorul de distribuție DC Hall utilizat. În timpul transformării sistemului de curent continuu, nu există o întrerupere a curentului, iar transformarea inginerească este dificilă, iar senzorul sau șuntul de curent Hall închis tradițional nu poate rezolva problema. Prin urmare, senzorul de curent Hall deschis poate fi utilizat pentru a rezolva problema de măsurare a curentului continuu în proiectul de transformare, astfel încât să asigure funcționarea în siguranță a procesului de transformare fără întrerupere a curentului.
Design de produs
Caracteristici structurale
Senzorul de curent Hall cu gura deschisă este dezvoltat pe baza senzorului de curent Hall cu gura închisă tradițional. Are o structură nouă și un aspect frumos. Întregul este compus din carcasă, miez de fier, placă de circuit de eșantionare și rășină fixă. Materialul carcasei este fabricat din aliaj PC/ABS, care are caracteristicile de rezistență la temperaturi ridicate, rezistență mecanică ridicată și protecție a mediului. Miezul este realizat din tablă de oțel siliciu lipită la rece orientată, care are caracteristicile unei performanțe stabile, rezistență mecanică ridicată și conductivitate magnetică extrem de ridicată. Terminalul verde conectabil este utilizat pentru placa de circuite și cablarea externă, ceea ce este convenabil și de încredere pentru cablarea la fața locului. Structura specifică este prezentată în Figura 1 și 2. Aspectul produsului adoptă un design divizat. Figura 1 este o trecere rotundă, care este potrivită pentru trecerea prin sistemul DC atunci când magistrala primară este un cablu. , Fig. 2 trecere pătrată, potrivită pentru sistemul DC când magistrala primară este bară de cupru. În funcție de intervalul de măsurare a cerințelor de curent primar și de perforare, poate fi selectat tipul de produs corespunzător. Această serie de senzori poate măsura intervalul de curent de 20A ~ 20000A, forma principală a phi 20, 40, 60, 64*16, 85*27, 104*36, 140*50 și alte specificații, așa cum se arată în Figura 3 , potrivit pentru diferite aplicații.

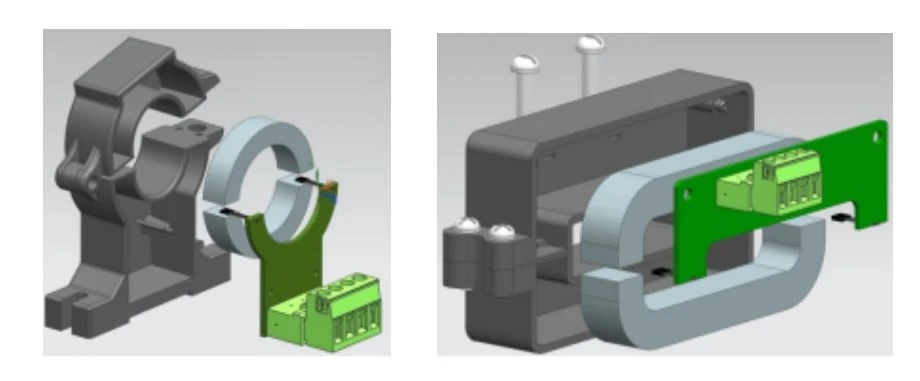

Fig. 1 Model de trecere circulară Fig. 2 Model de trecere pătrată

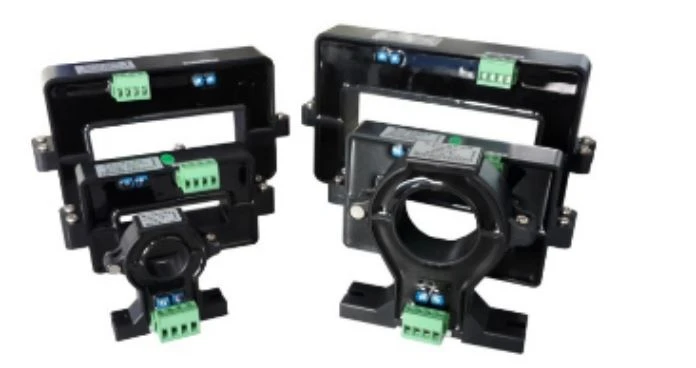

Figura 3 Senzor de curent Hall de tip deschis din seria AHKC
Principiul de funcționare
Senzor de curent Hall bazat pe efectul Hall, principiul inducției electromagnetice, designul unui senzor, conform principiului poate fi împărțit în modul buclă deschisă (drept) și modul buclă închisă (tip echilibru magnetic), senzorul de curent Hall deschis este într-un mod tradițional bucla deschisă (dreaptă) este îmbunătățită pe baza senzorului de hol, este diferită de un singur nucleu tradițional, sala de proiectare cu un singur cip. Pentru a proiecta o structură divizată, miezul de fier este separat și instalat simetric. Hardware-ul adoptă intrare diferențială complementară paralelă a cipurilor duble Hall. Principiul senzorului Hall de tip deschis este prezentat în Figura 4:

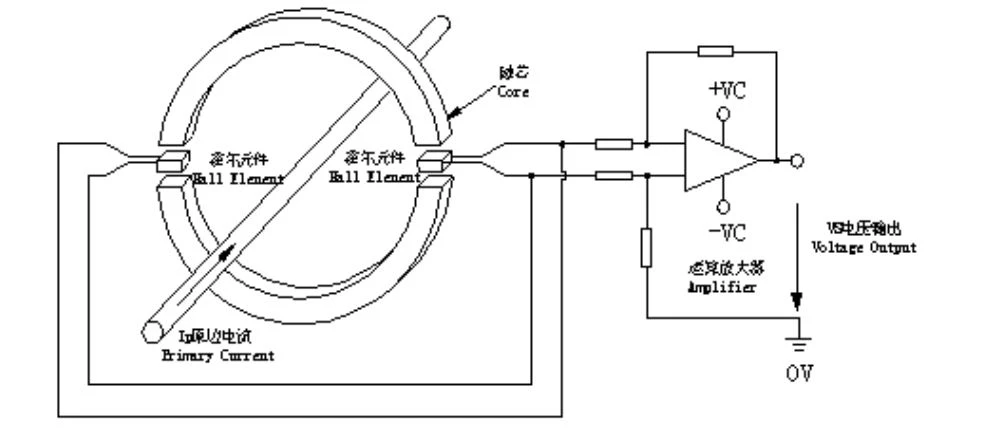

Fig. 4 Schema schematică a senzorului Hall deschis
Când curentul IP din partea primară curge printr-un fir lung, va produce un câmp magnetic în jurul firului, dimensiunea câmpului magnetic și este proporțional cu curentul prin fir, câmpul magnetic adunat în circular, prin două elemente de sală în măsurarea spațiului de aer circular, două semne de element Hall plasate în schimb în același câmp, semnalul de ieșire cu caracteristici complementare ale tensiunii de ieșire prin ieșirea diferenţială a amplificatorului, nu numai că poate suprima interferenţa modului comun, dar și influenţa derivei temperaturii, ieșirea tensiunea VS reflectă cu exactitate curentul lateral original IP. Ieșirea nominală generală este calibrată ca DC±5V sau DC4-20mA.
Instalarea produsului
Luați ca exemplu produsele cu găuri pătrate, așa cum se arată în Figura 5, deschideți șurubul de montare al senzorului de curent Hall de tip deschis și îndepărtați corpul inferior al senzorului; Corpul superior al senzorului de curent Hall de tip deschis este încărcat în magistrala primară a sistemului de distribuție, iar corpul inferior al senzorului este închis. Șuruburile de montare și garniturile senzorului trec prin găurile de fixare ale corpului superior și inferior, iar corpurile superioare și inferioare ale senzorului sunt fixate împreună. Dacă este posibilă instalarea de oprire la fața locului, două orificii filetate corespunzătoare pot fi deschise pe placa de bronz în conformitate cu cerințele de distanță dintre senzori, iar senzorul este fixat pe orificiul filetat al barei colectoare prin orificiul de fixare a montajului din spate pentru a finaliza instalarea senzorului; Dacă amplasamentul necesită o instalare electrică continuă, suportul de cauciuc poate fi încorporat între carcasă și placa de bronz pentru a se asigura că senzorul poate funcționa fiabil în condiții de vibrații. Întregul proces de instalare este relativ rapid și simplu.

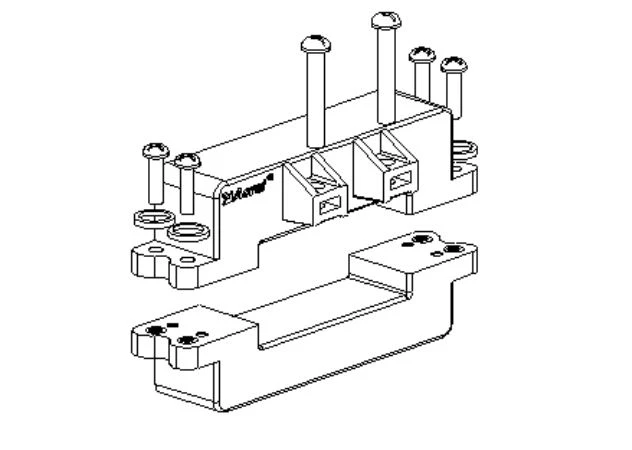

Fig. 5 Diagrama de instalare a produsului
Avantajele senzorului Hall de tip deschis
În comparație cu metoda tradițională de măsurare a curentului continuu, adoptată în general de șunt sau transformator, senzorul Hall de tip deschis are următoarele avantaje:
1) Rezistență ridicată de izolare a părții primare și secundare, până la izolarea AC 12KV;
2) Fără pierderi de inserție;
3) Performanță dinamică bună: timpul de răspuns este mai mic de 20 uS și viteza de urmărire Di / dt este mai mare de 20 A / uS
4) Nu este nevoie să dezasamblați cablul lateral original sau magistrala în timpul instalării. Este potrivit în special pentru transformarea și construcția de echipamente care nu au voie să piardă putere.
Aplicații ale produsului
Senzorul de curent Hall deschis este utilizat în principal în transformarea sistemului de distribuție DC în fabrici, cum ar fi transformarea sistemului de alimentare DC în centrale electrice, transformarea sistemului DC în substații, transformarea camerei de comunicații, transformarea locomotivei feroviare și alte proiecte. Poate converti semnalul de curent DC de la marginea centrală a sistemului în ieșire standard DC± 5V sau 4-20mA. Joacă rolul de monitorizare și izolare electrică și poate fi utilizat cu instrumente de monitorizare cu mai multe bucle sau alte instrumente de măsurare electrică.
Concluzie
Senzorul de curent Hall deschis joacă un rol important în aplicarea sistemului DC datorită structurii sale simple, instalării convenabile, funcționării fiabile și altor aplicabilitate bună, în special în proiectul de renovare.
