Aabstract
În ultimii ani, odată cu dezvoltarea rapidă a centrelor de date, problema consumului de energie al centrelor de date a devenit din ce în ce mai proeminentă. Managementul energiei și proiectarea de alimentare și distribuție a centrelor de date au devenit probleme fierbinți. Soluțiile rezonabile și fiabile ale sistemului de distribuție a energiei pentru centrul de date reprezintă o modalitate rezonabilă de a îmbunătăți eficiența energetică a centrului de date și de a reduce consumul de energie al echipamentului. În combinație cu specificațiile tehnice relevante, sunt analizate avantajele și dezavantajele schemelor de distribuție a energiei vechi și noi ale unui centru de date și se oferă o referință pentru proiectarea noii săli de calculatoare modulare.
Cuvinte cheie: centru de date; distribuția puterii terminale; dulap cap de coloană
1. Background
Odată cu dezvoltarea științei și tehnologiei, numărul, scara și densitatea de putere a centrelor de date continuă să crească, iar nivelul de construcție continuă să se îmbunătățească. Sistemul de distribuție a energiei este cea mai importantă parte a centrului de date. Întreruperile de curent sau sursele de alimentare de calitate scăzută pot cauza opriri ale serverului. provoca pierderi. Cum să optimizați designul pentru a îmbunătăți siguranța și fiabilitatea sursei de alimentare a centrului de date pentru a asigura funcționarea neîntreruptă și stabilă a sistemului informatic electronic a devenit o problemă importantă pentru proiectanții centrelor de date. În comparație cu schema tradițională de alimentare și distribuție, dacă există o schemă de alimentare sigură, economică și mai stabilă este o problemă care îi pasă designerilor.
2. Schema de distribuție a energiei la sfârșitul camerei de date
rezumatul proiectului
Suprafața totală de construcție a unui centru de date este de 1906,24 metri pătrați, din care suprafața totală de construcție a centrului de date este de 210,6 metri pătrați, incluzând camera de date 1F și camera de comunicații 1F. Zona funcțională cuprinde sala mașinilor principală (camera calculatoarelor, camera comunicațiilor), zona de management (birou, camera echipamentelor Internet etc.) și încăperile auxiliare.

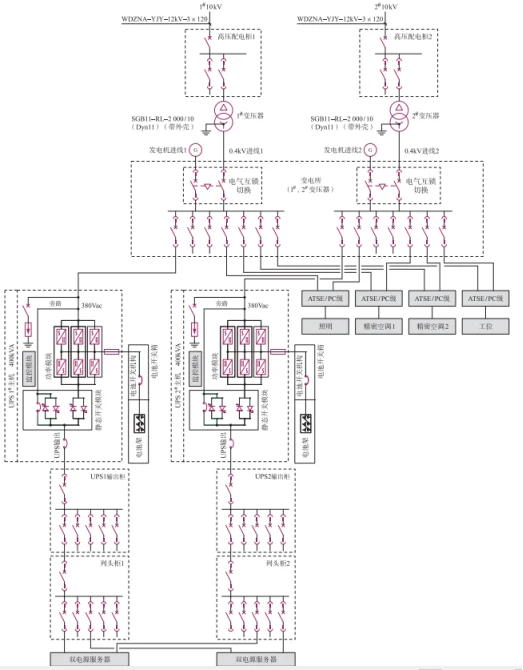

Schema tradițională de distribuție a energiei electrice
Sursa de alimentare de înaltă tensiune de 10kV este extrasă de la două rețele diferite de substație, iar tensiunea înaltă și tensiunea joasă nu sunt conectate. A treia sursă de alimentare este extrasă de la generatorul diesel al centrului de alimentare. Sursa de alimentare principală de rezervă și sursa de alimentare a generatorului sunt comutate la priza transformatorului pentru a asigura consumul de energie al centrului de date. Echipamentul utilizează electricitatea în mod fiabil. Având în vedere că capacitatea unui singur generator este mult mai mică de 2500kW, iar numărul de generatoare nu a ajuns la mai mult de 10, este selectat un grup electrogen de joasă tensiune de 0,4kV. Punctul neutru al grupului generator de 0,4 kV va fi împământat direct, iar conductoarele conectate între punctele stea ale generatorului vor fi izolate. Un total de 2 seturi de sisteme UPS de 400 kVA sunt configurate în centrul de date pentru a forma un sistem 2N tolerant la erori. Dulapurile cu circuit dublu și cu ieșire dublă pot furniza energie pentru echipamentele electronice de informații și prizele stației de lucru din centrul de date. Bateria sistemului UPS poate furniza alimentare continuă timp de 15 minute pentru toate sarcinile de gradul ①. Sarcina unui singur server a centrului de date este considerată ca fiind de 3 kW, iar sarcina maximă nu depășește 4 kW. Pentru a evita eșecul UPS-ului centrului de date în timpul procesului de comutare a alimentării pentru a afecta funcționarea normală a sarcinii importante, comutatorul ATS al generatoarelor de rețea și diesel ar trebui să fie un comutator cu patru niveluri cu suprapunerea la nivel de PC și a liniei neutre. comutarea.

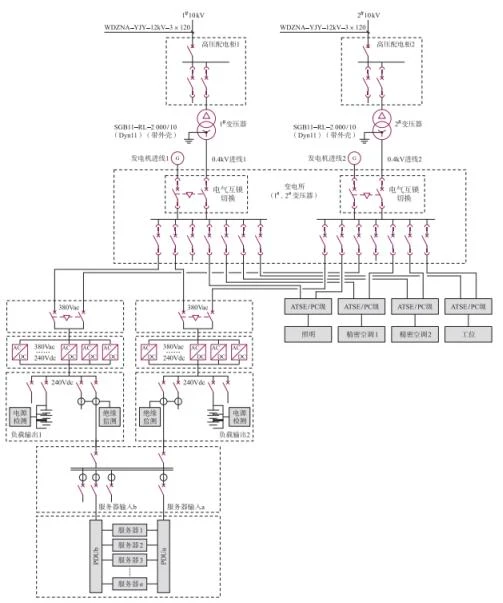

Noua schemă de alimentare și distribuție a energiei electrice 2
Cu inovația tehnologică și susținerea conceptului de economisire a energiei verzi, organizația internațională TGG a propus PUE, o măsură a eficienței energetice a centrelor de date. PUE este raportul dintre întreaga energie consumată de centrul de date și energia utilizată de încărcările IT și este inversul DCIE. PUE=consumul de energie al tuturor echipamentelor din centrul de date / consumul de energie al echipamentelor IT, PUE este un raport, valoarea de referință este 2, cu cât este mai aproape de 1, cu atât este mai bun nivelul de eficiență energetică, cu atât este mai mare gradul verde de un centru de date.
Printr-o mare cantitate de analiză a datelor, se ajunge la concluzia că sistemul de alimentare și distribuție cu curent continuu de înaltă tensiune (HVDC), sistemul de alimentare și distribuție integrat AC-DC și UPS plus HVDC au o eficiență de lucru mai mare, ceea ce poate îmbunătățirea indicelui de economisire a energiei al centrului de date.
3. Comparația dintre soluțiile de alimentare și distribuție a energiei noi și vechi
Ieșirea sistemului de alimentare cu energie UPS este frecvența puterii, iar pierderea filtrului este mare, iar HVDC filtrează de înaltă frecvență și ocupă o suprafață mai mică. Bateria UPS-ului se află la capătul de intrare. Dacă UPS-ul în sine eșuează, sarcina va pierde în continuare putere; în timp ce bateria HVDC este la capătul de ieșire. Chiar dacă HVDC în sine eșuează, bateria poate încă alimenta sarcina pentru a asigura o alimentare neîntreruptă. Sistemul de alimentare UPS are mai multe legături intermediare decât sistemul de alimentare HVDC. Bateria HVDC este conectată direct la bara de distribuție, eliminând necesitatea conexiunii invertorului, iar fiecare legătură intermediară cu mai multe niveluri va reduce eficiența conversiei, rezultând un consum de energie crescut.
4. Acrelsoluții pentru soluții HVDC
Dispozitivul de monitorizare a distribuției de curent continuu din seria AMC16Z de la Acrel este un dispozitiv de măsurare special conceput pentru gestionarea energiei serverului centrului de date. Dispozitivul are un design compact și poate monitoriza toți parametrii electrici, comutatoarele de intrare și ieșire și starea paratrăsnetului de A plus B două linii de intrare și 192 de linii de ieșire în timp real. Pragurile de alarmă ale tuturor canalelor de măsurare pot fi setate independent. Evenimentul limitat declanșează imediat alarma de sunet și lumină a sistemului și poate fi echipat cu un modul de detectare a izolației, care poate detecta starea de izolație a barei colectoare a sistemului DC și a circuitului de ramură pentru monitorizarea și gestionarea online în timp real și poate atinge un grad ridicat. de integrare a buclei de monitorizare în volumul instrumentului tradiţional.

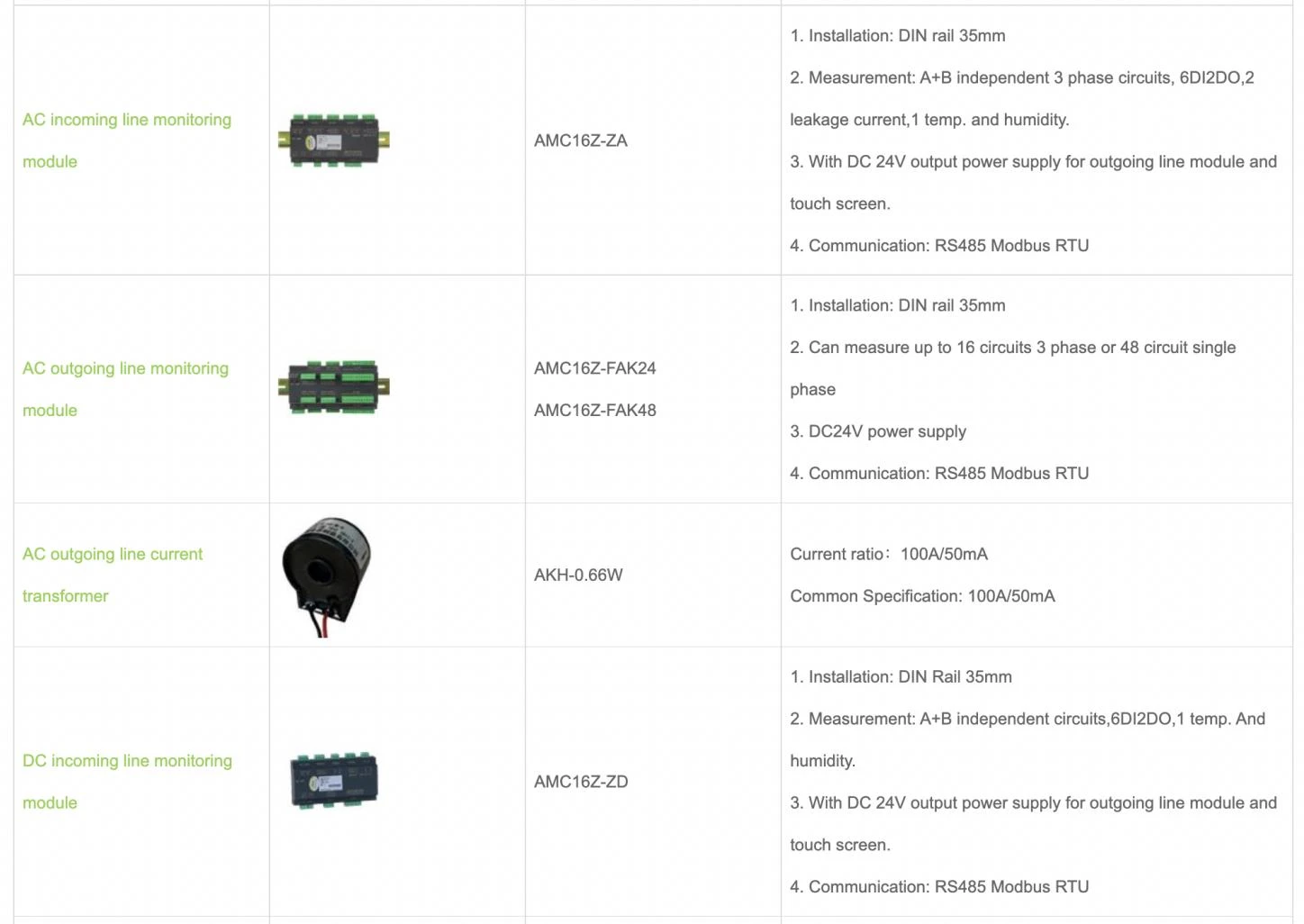

Produs Modula

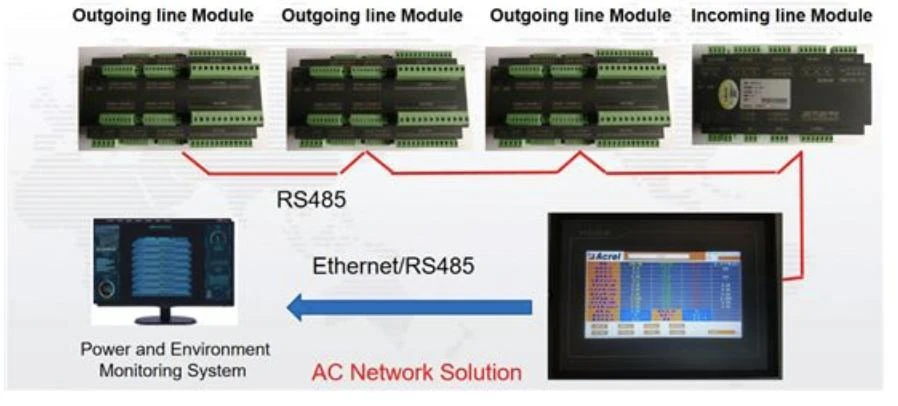

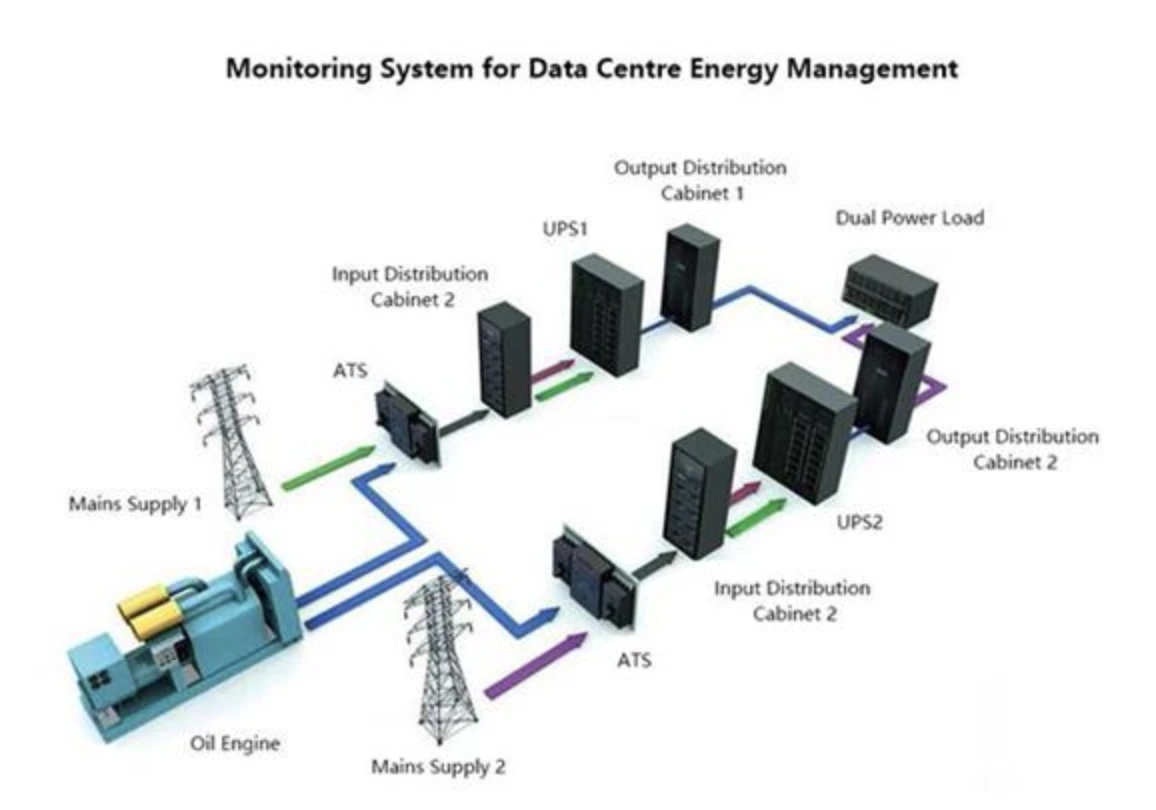

Diagrama rețelei sistemului
5. Concluzie
Acrel a efectuat o analiză cuprinzătoare a mediului intern și extern al industriei centrelor de date pentru o lungă perioadă de timp, a efectuat o analiză a punctului fierbinte al industriei privind politicile naționale și tendințele viitoare de dezvoltare ale industriei, a prezis direcția viitoare de dezvoltare a industriei și a îmbunătățit diverse soluții de aplicare în propria sa industrie. Nevoile clienților, pentru a satisface nevoile de aplicare ale diferiților clienți.
Pentru detalii despre soluție, verificați linkul de mai jos:
https://www.acrel-global.com/info/precision-distribution-monitoring-solution-fo-62122046.html
