Descriere

Contorul inteligent de energie CC din seria PZ este proiectat pentru aplicații precum panouri CC, energie solară, stații de bază de telecomunicații și porturi de încărcare. Această serie de instrumente poate măsura tensiunea, curentul, puterea, puterea directă și inversă în sistemul DC. Poate fi folosit pentru afișare locală și conectat cu echipamente de control industrial, computere, dintr-un sistem de măsurare și control.

Contorul inteligent de energie CC din seria PZ are, de asemenea, o varietate de funcții de scuză externe pentru ca utilizatorul să aleagă dintre: interfață de comunicație RS485, protocol Modbus-RTU, ieșire de alarmă releu, intrare/ieșire digitală. În funcție de diferite cerințe, prin tastele panoului de bord, puteți seta raportul, parametrii de comunicare

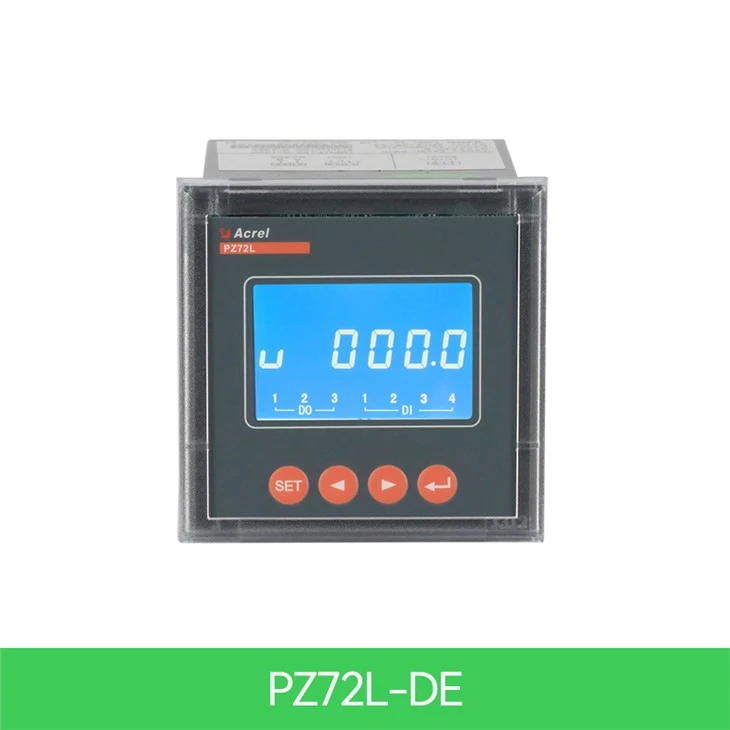

Aspect

Produsul îndeplinește cerințele tehnice relevante ale specificației standard Q/GDW1825-2013 pentru contorul de curent continuu, GB/T29318-2012 Contorizarea energiei electrice fără încărcare pentru vehicule pentru vehicule electrice, Q/GDW364-2009 Specificația contorului de energie monofazat.

Parametrii

Parametrii	Valoare
Intrare	Tensiune DC	Interval de intrare	0-100V,0-500V,0-1000V
		Rezistență de intrare	Mai mare sau egal cu 6kΩ/V
	Curent DC	Interval de intrare	0-2500A(Senzor de șunt sau Hall)
		Shunt	Ieșire 75mV
		Sala	Ieșire 0-20mA, 0-5V
		Consum	Mai mic sau egal cu 1 mW
	Supraîncărcare	.2 rating (continuu); 10 ori rating pentru 1 secundă
Clasa de precizie	0.5 clasa
Puls	Tensiune și curent: 750 V, 300 A, constantă implicită a impulsului: 100 imp/kWh
	Tensiune și curent: 1000 V, 300 A, constantă implicită a impulsului: 100 imp/kWh
	Tensiune și curent: 1000 V, 200 A, constantă implicită a impulsului: 100 imp/kWh

Funcţie	Măsurare a parametrilor electrici	U, I, P
	Măsurarea kWh	kWh activ (pozitiv și negativ) kWh activ (pozitiv și negativ)
	Tarif multiplu	Două seturi de orare, un an poate fi împărțit în 4 fusuri orare, fiecare set de orare poate fi setat la 12 intervale orare zilnice, 4 tarife (F1, F2, F3, F4 sunt vârfuri și văi plate), intervalul minim al perioada de timp este de 15 minute, iar perioada de timp poate fi setată peste punctul zero. (Numai pentru contoare cu cristale lichide LCD)
	Date istorice Înregistrare	Poate număra energia electrică istorică din ultimele 12 luni (energie electrică la diverse rate). (Numai contorul LCD are)
	Comutați funcția de intrare și ieșire	PZ72 are două ieșiri de comutator și două intrări de comutator. PZ96 are două ieșiri comutatoare și patru intrări comutatoare. Ieșirea comutatorului este ieșire releu, care poate realiza „control de la distanță” și ieșire de alarmă. Intrarea comutatorului nu numai că poate colecta și afișa informații despre starea comutatorului local, dar și funcția de transmisie la distanță poate fi realizată prin intermediul RS485 al instrumentului, adică prin funcția „semnal la distanță”.
	Afişa	LCD sau LED
	Comunicare	Interfață de comunicație: RS485, protocol de comunicație: protocol MODBUS-RTU sau DL/T645-2007 Rată de transmisie 1200, 2400, 4800, 9600, 19200, 38400 opțional, infraroșu este fixat la 1200 bps.
Intrerupator	DI	Intrare contact uscat, sursa de alimentare incorporata a instrumentului, izolare fotoelectrica
Intrerupator	DO	2 iesiri releu, contacte normal deschise, capacitate 2A/30VDC sau 2A/250VAC
Alimentare electrică	Tensiune	85-265VAC, 50/60Hz;20-60VDC;100-350VDC
Alimentare electrică	Consum	Mai mic sau egal cu 2W
Resiztenta izolarii	Mai mare sau egal cu 100MΩ
Tensiunea de rezistență a frecvenței de alimentare	3kV/1min (RMS)
Mediu inconjurator	Temperatura	Lucru:-25 grad - plus 65 de grade ;depozitare:-40 grad - plus 80 de grade
	Umiditate	Mai mică sau egală cu 93% RH Fără condensare
	Altitudine	Mai mică sau egală cu 2500 m

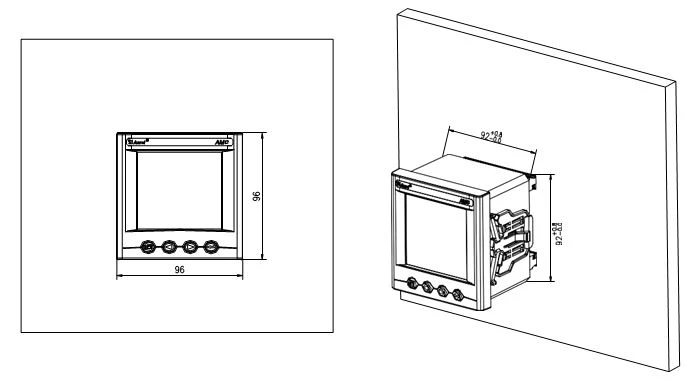

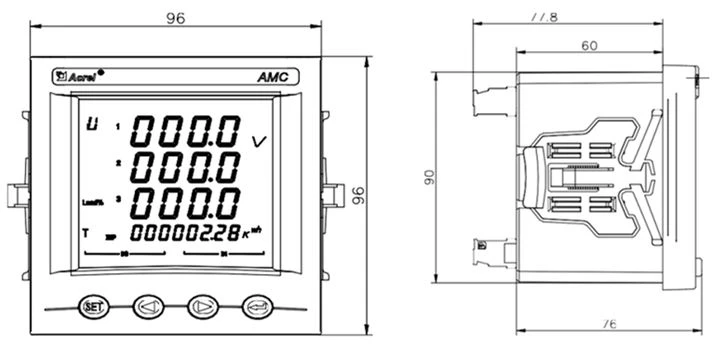

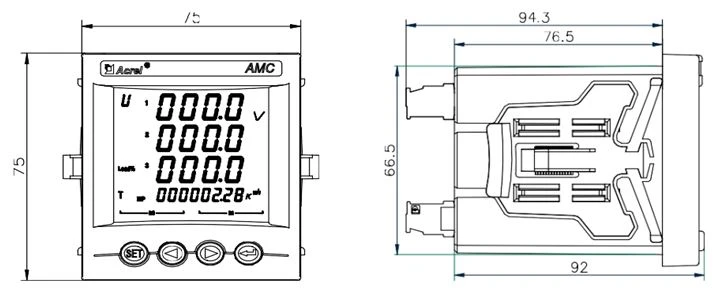

Dimensiuni

Contur	dimensiunea plăcii frontale		dimensiunea carcasei			mărimea tăiată
Contur	lăţime	înălţime	lăţime	înălţime	adâncime	lăţime	înălţime
72 patrati	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2
96 pătrați	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2
