Cerere
Dispozitivul de monitorizare a izolației sistemului IT medical și sistemul de localizare a defectelor sunt potrivite pentru sala de operații a spitalului, ICU (CCU) și alte locuri importante și poate oferi un loc sigur pentru astfel de soluții de alimentare continue și fiabile.
Structura
Functii principale
1 diagram Diagrama conexiunii principale și afișarea distribuției câmpului
2 acquisition Achiziționarea și afișarea datelor în timp real
3 arm Alarmă de eroare
4 setting Setarea și ancheta parametrilor la distanță

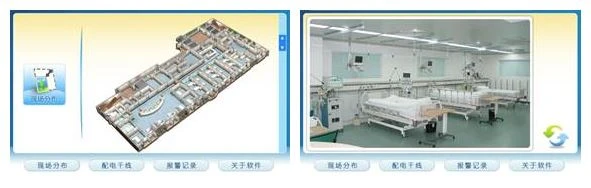

5 display Afișaj grafic
Afișați starea izolației, starea sarcinii și temperatura transformatorului de izolare a fiecărui set de sisteme de alimentare izolate sub formă de grafic.
Selectarea produsului
1) Seria AITR Transformator medical de izolare
 | ◆ Transformatoare de izolare pentru sisteme IT medicale ◆ Tratament dublu izolație, strat de protecție electrostatică ◆ Senzor de temperatură PT100 ◆ Putere nominală: 3,15 ... 10KVA ◆ Marcajul CE |
2 Monitor Monitor de izolare medical inteligent AIM-M10
 | ◆ Monitorizarea izolației pentru sistemele IT medicale ◆ Monitorizarea sarcinii și temperaturii transformatorului de izolare ◆ Monitorizarea deconectării dispozitivului ◆ Indicatoare LED: Aprins, Izolație, Suprasarcină, Overtemp ◆ Ieșire cu un releu de alarmă ◆ Buton de testare ◆ Un RS485 ， MODBUS-RTU |
3 Monitor Monitor de izolare medical inteligent AIM-M100
 | ◆ Monitorizarea izolației pentru sistemele IT medicale ◆ Monitorizarea sarcinii și temperaturii transformatorului de izolare ◆ Monitorizarea deconectării dispozitivului ◆ Indicatoare LED: Aprins, Izolație, Suprasarcină, Overtemp ◆ Două ieșiri de releu de alarmă ◆ Buton de testare ◆ Un RS485 ， MODBUS-RTU |
4 Monitor Monitor de izolare inteligent medical AIM-M200
 | ◆ Monitorizarea izolației pentru sistemele IT medicale ◆ Monitorizarea sarcinii și temperaturii transformatorului de izolare ◆ Monitorizarea deconectării dispozitivului ◆ Indicatoare LED: Aprins, Izolație, Suprasarcină, Overtemp ◆ Două ieșiri de releu de alarmă ◆ Buton de testare ◆ Localizarea defectului de izolație ◆ RS485 (MODBUS-RTU) + CAN (protocol personalizat) |
5 Instrument Instrument de alarmă și afișare AID10
◆ Monitorizare de la distanță
◆ Indicatoare LED ： Aprins, Izolație, Suprasarcină, Overtemp
◆ Butonul Mute
◆ Buton de testare
◆ Alimentare: DC24V
◆ RS485 ， MODBUS-RTU
6 Instrument Instrument de alarmă și afișare AID120
 | ◆ Monitorizare de la distanță ◆ Indicatoare LED ： Aprins, Izolație, Suprasarcină, Overtemp ◆ Butonul Mute ◆ Buton de testare ◆ Alimentare: DC24V ◆ RS485 ， MODBUS-RTU |
7 Instrument Instrument de alarmă și afișare AID150
 | ◆ Monitorizare de la distanță ◆ Indicatoare LED ： Aprins, Izolație, Suprasarcină, Overtemp ◆ Butonul Mute ◆ Buton de testare ◆ Alimentare: DC24V ◆ RS485 ， MODBUS-RTU |
8 Supply ACLP10-24 Sursa de alimentare DC
 | ◆ Alimentare la seria AID ◆ Intrare CA 220V, ieșire CC 24V ◆ Transformator liniar complet izolat ◆ Indicator de pornire |
9） Generator de semnal ASG150
 | ◆ Generarea semnalului de localizare a defecțiunilor ◆ Detectarea deconectării L1 și L2 ◆ Indicatoare LED: Aprins, Comm, L1, L2, Defecțiune ◆ autobuz CAN, protocol personalizat ◆ Alimentare: DC24V |
10 ator AIL150-4 / -8 Localizator de erori de izolație
| ◆ Localizarea defectelor de izolație în sistemele IT CA. ◆ AIL150-4: 4 canale de măsurare ◆ AIL150-8: 4 canale de măsurare ◆ Indicatoare LED: Aprins, Comm, L1 ... L8 ◆ autobuz CAN, protocol personalizat ◆ Alimentare: DC24V |
Soluție tipică

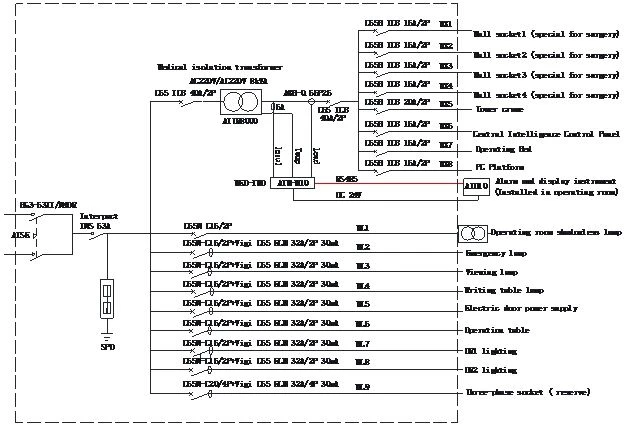

1 set Set din patru piese

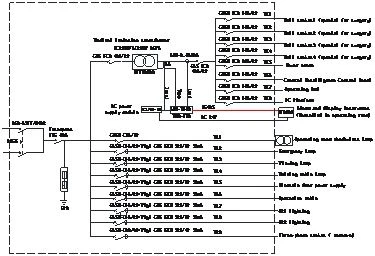

2 set Set din cinci piese

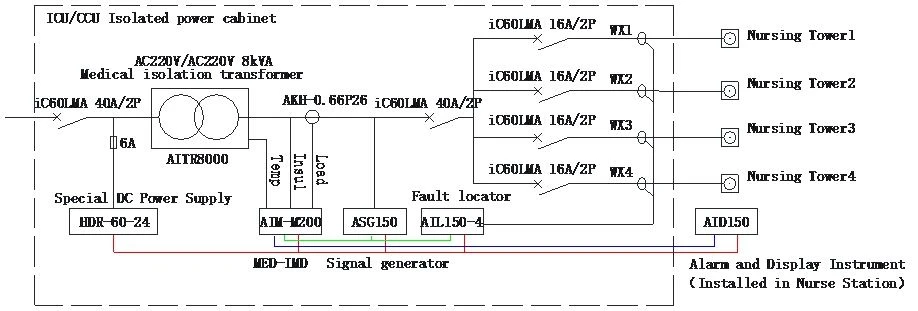

3 set Set din șapte piese

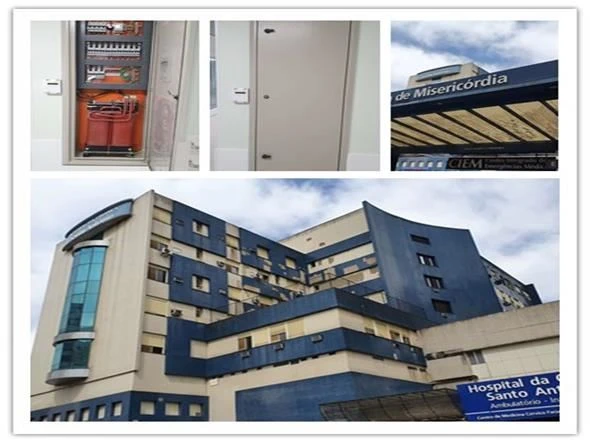

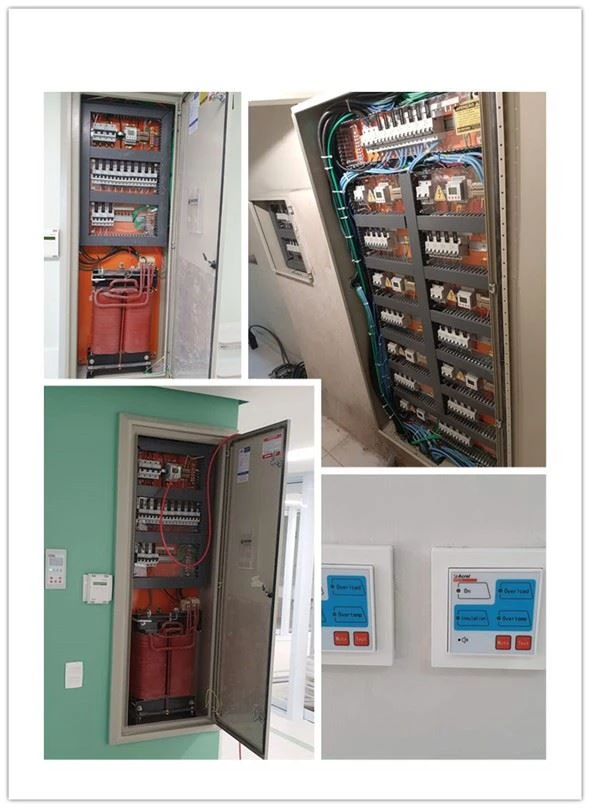

Fotografii pe site
