Contor de sistem solar

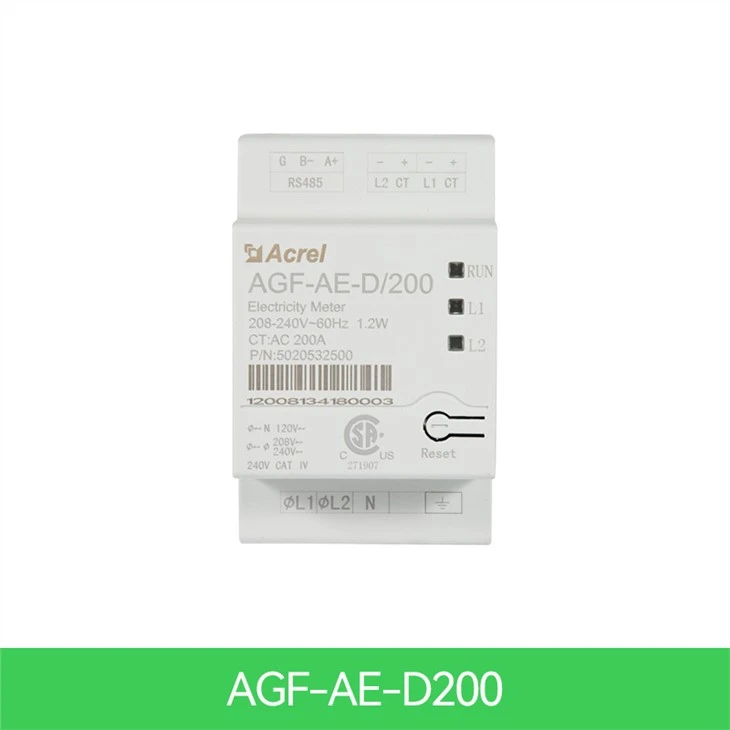

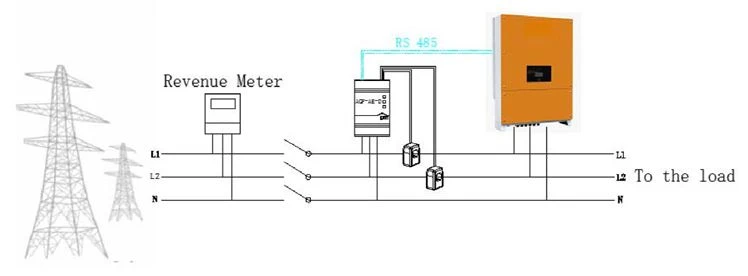

Într-un sistem cu un singur invertor, contorul este conectat direct la invertor. Dacă invertorul dvs. are încorporat un contor pentru venituri (RGM; invertorul este denumit invertor pentru venituri), puteți conecta un contor extern pe aceeași magistrală ca și RGM. Acrel a finalizat cu AGF-AE-D/200 raportul de testare a emisiilor și emisiilor radiate efectuate de EMC și FCC clasa B pentru industrie și rezidențiale.

Service electricitate contor			Unități
	AGF-AE-D/100	AGF-AE-D/200
Tensiune nominală-LinetoN	120		V
Tensiune nominală-Line Lineto	208/240		V
Interval extins de tensiune	88 la sută ~ 110 la sută
Frecvența AC	60		Hz
Grile acceptate	L1/L2/N/PE
Consumul de energie	1.2		W
Comunicare
Interfețe de comunicare a contorului	RS 485
Timp de raspuns	Mai mic sau egal cu 1		S
Precizia contorului
Curent RMS nominal	100	200	A
1 la sută -100 la sută din curentul CT	±0.5	±0.5	la sută
Transformatoare de curent
Numărul de transformatoare de curent furnizate	2
Dimensiuni	I.D:15O.D:35	70.5×54.5×39(H×W×D)	mm
Conformitate standard
Siguranță	UL1741
Specificații de instalare
Dimensiuni (înălțime×l×a)	54.1×87.8×52		mm
Greutate	0.2		kg
Interval de temperatură de funcționare	-30~55		grad
Umiditate relativă (fără condensare)	5-90		la sută
Tip de montare	Sină DIN, 35 mm

	Precizie AGF-AE-D/100: 100A AGF-AE-D/200: 200A Frecvență 60 Hz Sursa de alimentare (autoalimentare) AC85-265V sau DC100-350V; consum de energie Mai mic sau egal cu 10VA Consum de intrare mai puțin de 0,2VA
Consum de intrare Mai puțin de 0,2VA Dimensiune (L*W*H) 54,1*87,8*52mm Instalare DIN 35 mm

Contorul nostru de energie PV/Solar Inverter în sistem cu un singur invertor, contorul este conectat direct la invertor. Dacă invertorul are încorporat un contor de calitate a veniturilor (RGM; invertorul este referit la un invertor de calitate a veniturilor), clienții noștri pot conecta un contor extern pe aceeași magistrală ca și RGM.

Tip	Descrierea funcției

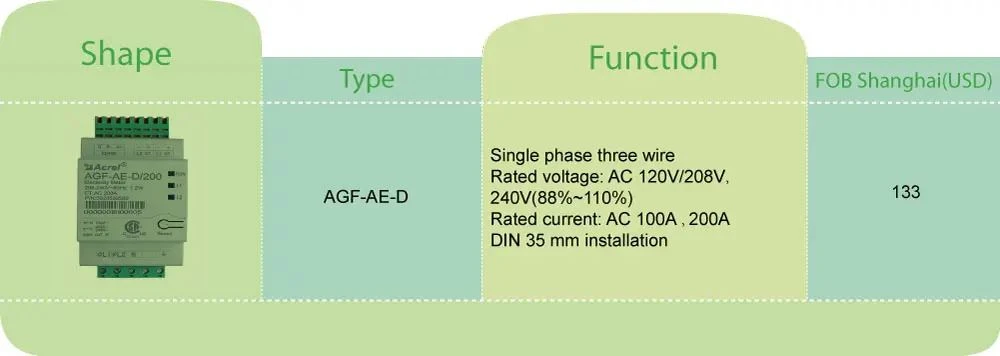

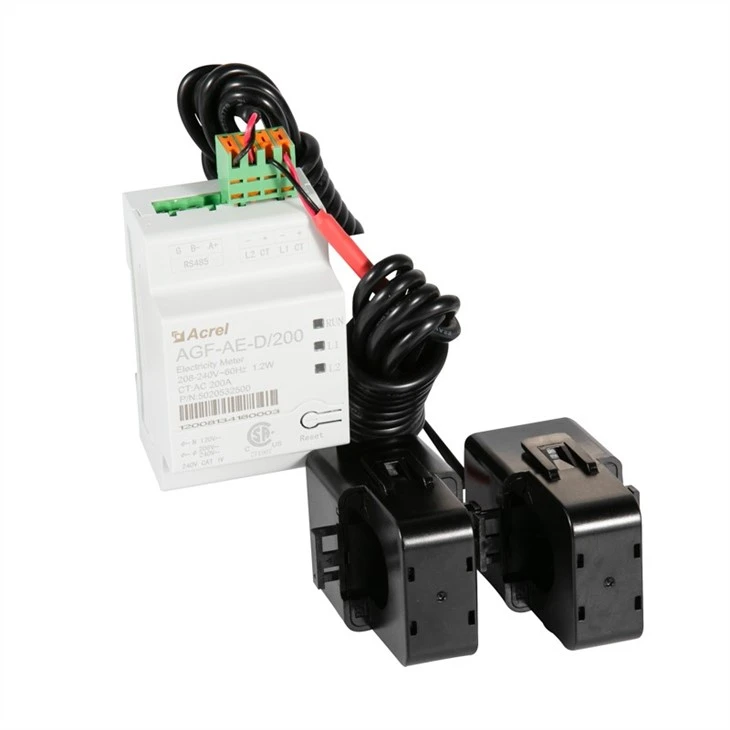

AGF-AE-D/100	1. Controlul puterii pentru sistem fotovoltaic / de stocare a energiei 2. Măsurare completă a puterii, reîmprospătare a datelor de mare viteză 3. Din Rail instalat 4. Instalare ușoară prin 2 transformatoare externe de curent cu miez divizat 0-100A
AGF-AE-D/200	1. Controlul puterii pentru sistem fotovoltaic / de stocare a energiei 2. Măsurare completă a puterii, reîmprospătare a datelor de mare viteză 3. Din șină instalată 4. Instalare ușoară prin 2 transformatoare externe de curent cu miez divizat 0-200A

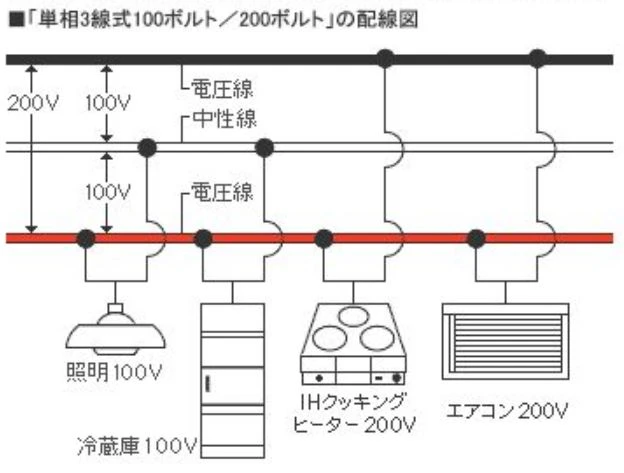

* Monofazat 2 canale 3 fire

* Tensiune nominală AC 120 V/208 V, 240 V (88 la sută ~ 110 la sută) * Curent nominal: AC 100 A

* Frecvența nominală: 60 Hz

* Comunicare: RS485, protocol SunSpec

* UL1741 instalat la ieșirea invertoarelor, convertoarelor, controlerelor și echipamentelor sistemului de interconectare pentru utilizare cu resurse energetice distribuite

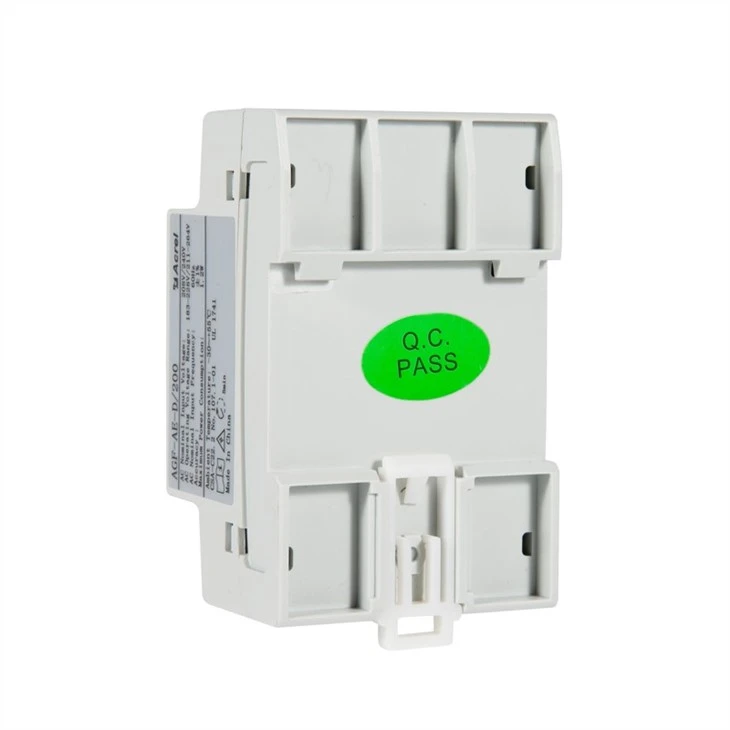

(instalare șină DIN de 35 mm)

1. Opriți alimentarea cu curent alternativ înainte de a fixa transformatoarele de curent.

2. Instalați TC-urile în jurul conductorului de măsurat. CT-urile split-core pot fi deschise pentru 3 instalații în jurul unui conductor. Legătura de cablu Anylon poate fi fixată în jurul părții superioare a CT pentru a preveni deschiderea accidentală.

3. Instalați CT cu săgeata îndreptată spre rețea pentru măsurarea consumului sau exportului.

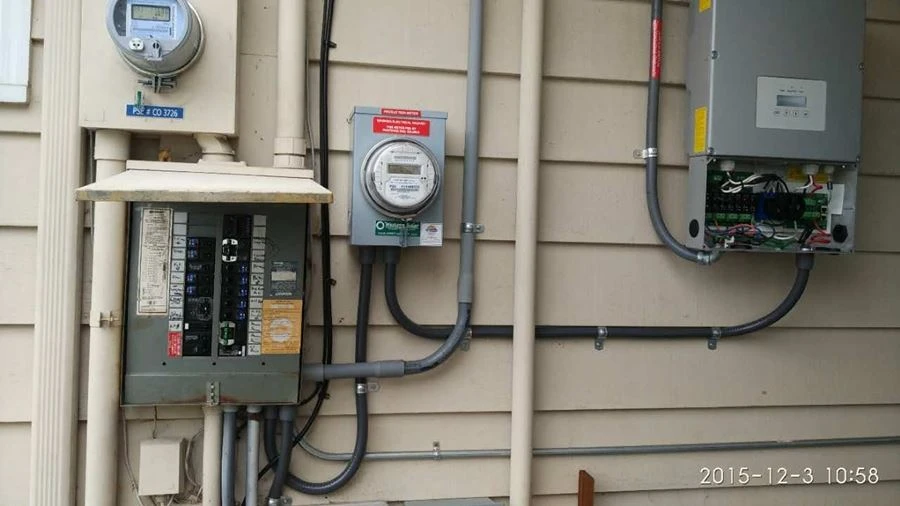

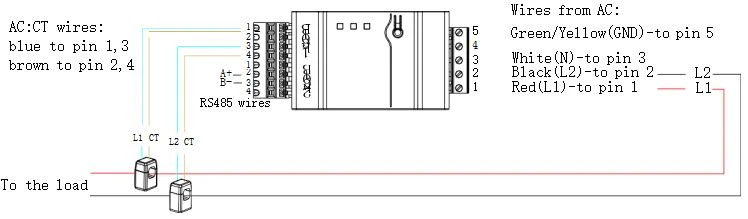

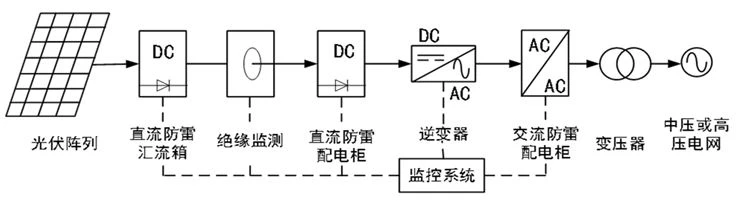

Dacă conectați contorul la invertor, consultați schema de conectare.

Transformatorul de curent este ambalat împreună cu contorul.
