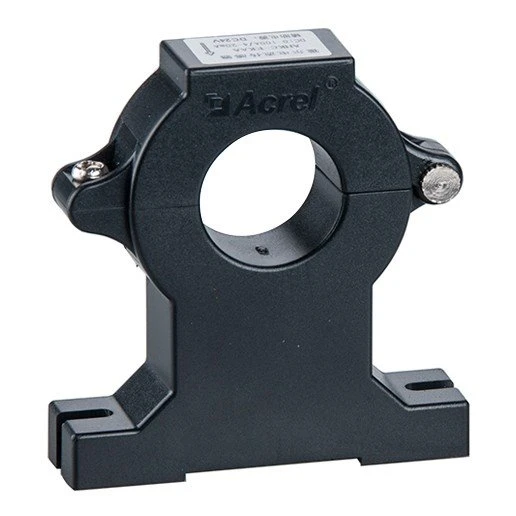

Descrierea producției

Senzorii de curent Hall sunt utilizați în principal pentru a izola și converti semnale AC, DC, impuls și alte semnale complexe. După ce controlul semnalului semnalelor curente sunt convertite în conformitate cu teoria efectului Hall, acestea pot fi achiziționate direct de AD, DSP, PLC, instrumente secundare și alte dispozitive.

Senzorii de curent Hall sunt aplicabili pe scară largă pentru achiziție și feedback în monitorizarea curentului, aplicarea bateriei, invertor, managementul energiei solare, dulap de curent continuu, acţionare cu motor DC, galvanizare, sudare, convertor de frecvenţă, sisteme de control servo UPS. Acestea oferă răspuns rapid, o gamă largă de măsurători, precizie ridicată, capacitate puternică de suprasarcină, liniaritate bună și performanță excelentă anti-interferențe.

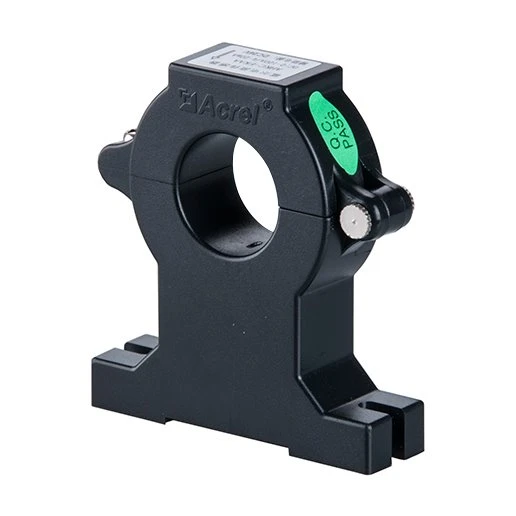

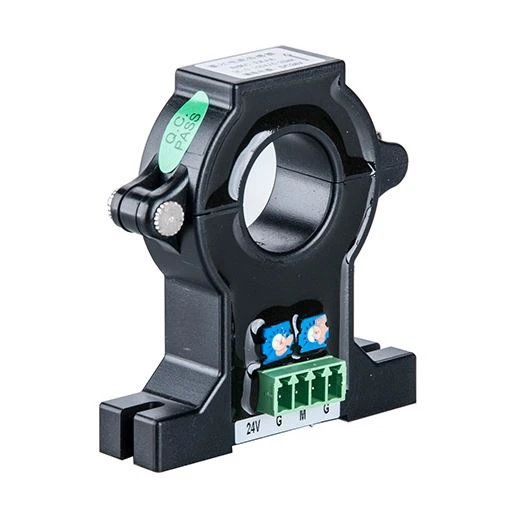

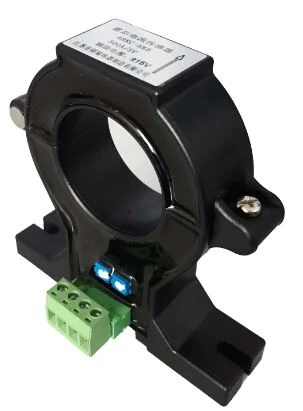

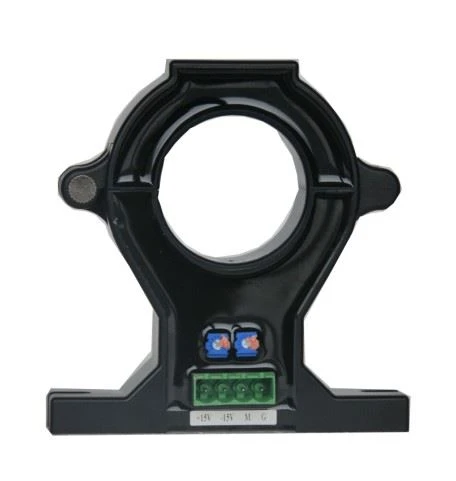

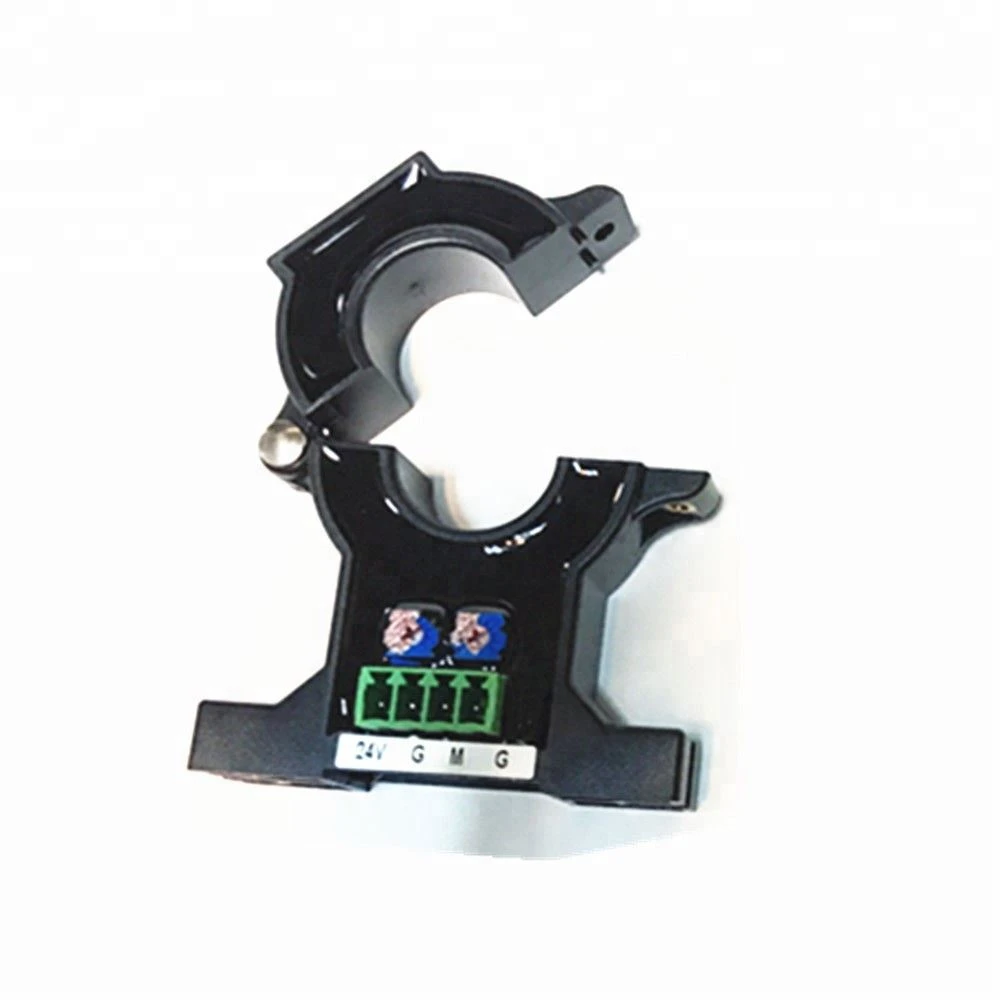

Aspect

Parametrii

parametri tehnici			Date
			Split/închis buclă deschisă	Hall (RMS adevărat)
Ieșire	Valoare nominala		Tensiune: ±5V/±4V	Curent: 4-20mA
	Tensiune de compensare la zero (curent)		Tensiune: ±20mV	Curent: ±0,05mA
	Deriva de tensiune (curent) offset		Tensiune: mai mică sau egală cu ±1,0mV/grad	Curent:±0,04mA/grad
	Liniaritate		Mai mic sau egal cu 0,2 procente FS
Tensiunea de alimentare			DC±15V	DC 24V
Lățimea de bandă			0-20kHz
Timp de raspuns			Mai mic sau egal cu 5us	Mai mic sau egal cu 1 ms
Rezistență dielectrică			2500VAC permis între intrare/ieșire și alimentare la frecvența de alimentare
Clasa de precizie			1.0
Conditii ambientale		Temperatura	Temperatura de funcționare:-25 grade - plus 70 de grade ; temperatura de depozitare: -40 grade - plus 85 de grade
		Umiditate	Mai mică sau egală cu 95% RH, fără rouă, fără gaz agresiv
		Altitudine	Mai mică sau egală cu 3500 m

Dimensiune

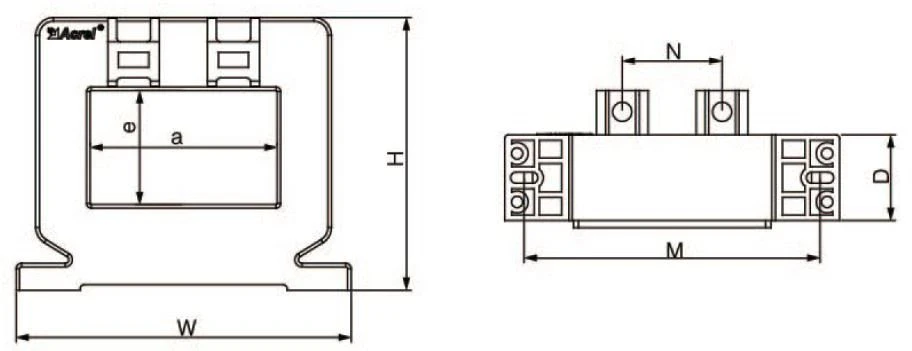

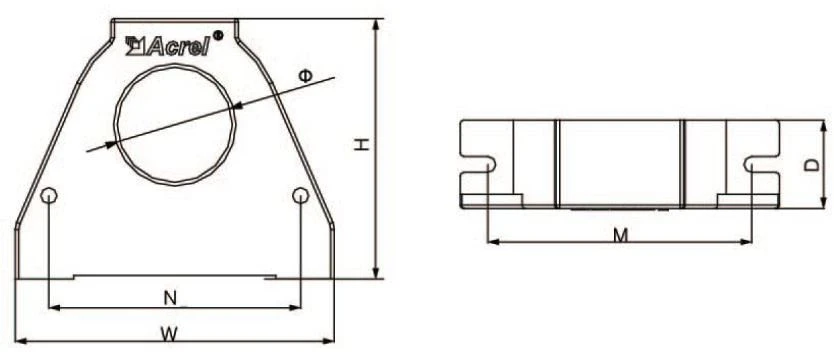

Fig.1	Fig.2

Specificația mărimii	Dimensiunea conturului			Prin dimensiune			Dimensiunea de montare		Figura
Specificația mărimii	W	H	D	a	e	Φ	M	N	Figura
AHKC-EKA	60	64	16	/	/	20	47	/	Fig.1
AHKC-EKAA	60	64	16	/	/	20	47	/	Fig.1
AHKC-EKDA	60	64	16	/	/	20	47	/	Fig.1
AHKC-EKB	100	102	24	/	/	40	80	/	Fig.1
AHKC-EKBA	100	102	24	/	/	40	80	/	Fig.1
AHKC- EKBDA	100	102	24	/	/	40	80	/	Fig.1
AHKC-K	127	63	25	64	16	/	/	30	Fig.2
AHKC-KAA	127	63	25	64	16	/	/	30	Fig.2
AHKC-KDA	127	63	25	64	16	/	/	30	Fig.2
AHKC-H	149	79	25	82	32	/	/	46	Fig.2
AHKC-KA	176	95.5	29	104	36	/	/	60	Fig.2
AHKC-HB	204	111.5	29	132	52	/	/	48 × 2	Fig.2

Raportul curent

Specificație	Curent nominal	Alimentare electrică	Ieșire nominală	Diafragma de măsurare (mm)	Grad de precizie
AHKC-EKA	0-(20-500)A	±15V	5V	φ 20	1
AHKC-EKAA	DC 0-(50-500)A	12V/24V	4-20mA	φ 20	1
AHKC- EKDA	AC 0-(50-500)A	12V/24V	4-20mA	φ 20	1
AHKC-EKB	0-(200-1000)A	±15V	5V	φ 40	1
AHKC- EKB	DC 0-(200- 1000)A	12V/24V	4-20mA	φ 40	1

AHKC- EKBDA	AC 0-(200- 1000)A	12V/24V	4-20mA	φ 40	1
AHKC-K	0-(400-2000)A	±15V	5V	64×16	1
AHKC- KAA	DC 0-(400- 2000)A	12V/24V	4-20mA	64×16	1
AHKC- KDA	AC 0-(400- 2000)A	12V/24V	4-20mA	64×16	1
AHKC-H	0-(500-3000)A	±15V	5V	82×32	1
AHKC-KA	0-(500-5000)A	±15V	5V	104×36	1
AHKC-HB	0-(2000-20000)A	±15V	5V	132×52	1

Notă: Curentul nominal neetichetat indică faptul că curentul de intrare AC și DC poate fi măsurat, vă rugăm să specificați la comanda.

Senzor de curent Hall închis

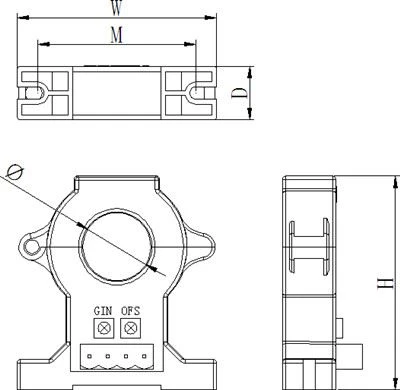

Fig.1

Fig.2

Specificația mărimii	Dimensiunea conturului (mm)			Dimensiune (mm)			Montare dimensiune (mm)		Figura
Specificația mărimii	W	H	D	a	e	Φ	M	N	Figura
AHKC-E	53	72	16	/	/	21	47	/	Fig.1
AHKC-LT	90	73.5	25	/	/	32.5	74.5	71	Fig.1
AHKC-BS	43	32.5	19	20.5	10.5	/	/	/	Fig.2
AHKC-BSA	43	32.5	19	20.5	10.5	/	/	/	Fig.2
AHKC-F	74	57	22	43	13	/	/	22	Fig.2
AHKC-FA	94	60.5	26.5	52	15	/	83	28	Fig.2
AHKC-PĂLĂRIE	94	76.5	24	52.5	32	/	83	28	Fig.2

Raportul curent

Specificație	Curent nominal	Alimentare electrică	Ieșire nominală	Diafragma de măsurare (mm)	Precizie
AHKC-E	0-(20-500)A	±15V	5V	φ 20	1
AHKC-LT	0-(100-800)A	±15V	5V	φ 32.5	1
AHKC-BS	0-(20-500)A	±15V	5V	20.5*10.5	1
AHKC-BSA	DC 0-(50-500)A	12V/15V/24 V	4-20mA	20.5*10.5	1
AHKC-F	0-(200-1000)A	±15V	5V	43*13	1
AHKC-FA	0-(200-1500)A	±15V	5V	52*15	1
AHKC-PĂLĂRIE	0-(400-2000)A	±15V	5V	52*32	1
