Descrierea produsului

Senzorul de curent Hall cu buclă închisă se mai numește și senzor de curent de echilibrare magnetică Hall. Ea încorporează teoria menționată cu teoria echilibrării magnetice. Cu alte cuvinte, concentratorul de câmp feromagnetic concentrează câmpul magnetic generat de curentul primar și îl aplică componentei Hall. Apoi, ieșirea semnalului de tensiune din componenta Hall este amplificată și devine intrarea amplificatorului de putere. Debitul curentului offset curge prin bobina compensatoare secundară.

Câmpul magnetic generat de bobina secundară este opus câmpului generat de curentul primar. Astfel, domeniul primar este compensat, iar producția Halei este redusă treptat. Când câmpul primar este echivalent cu cel de-al doilea și curentul offset se menține stabil, acesta este echilibrarea magnetică. Acest circuit constă în principal dintr-o componentă de conversie a electromagnetismului, amplificator de circuit și circuit de compensare a unității.

Apariție

AHBC-LT1005

AHBC-LF

AHBC-LTA

Dimensiune

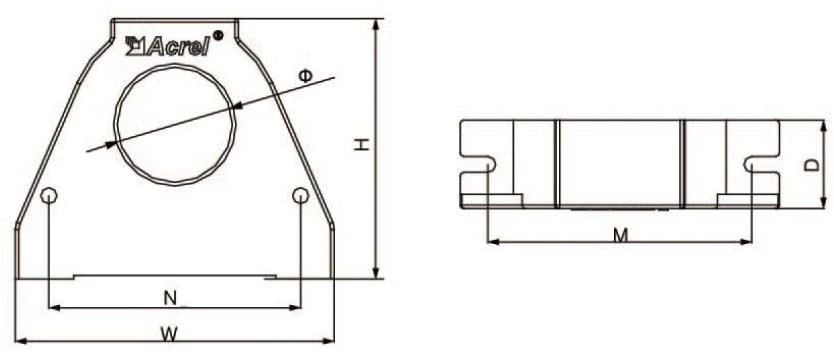

Fig.1

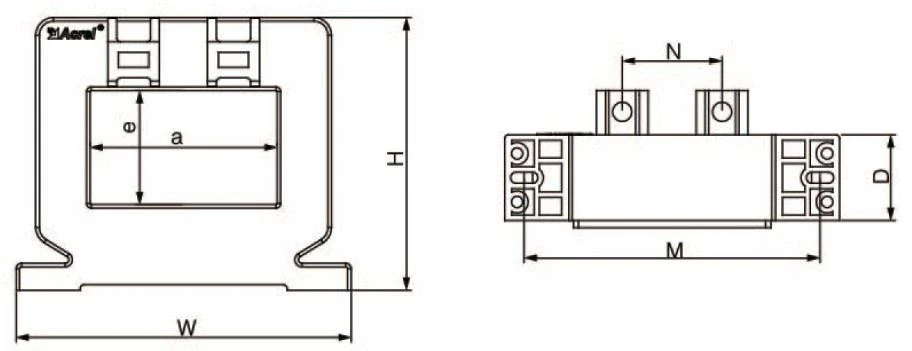

Fig.2

Specificații de dimensiune	Dimensiunea conturului (mm)			Prin dimensiune (mm)			Montare dimensiune (mm)		Cifră
Specificații de dimensiune	W	H	D	un	e	Φ	M	N	Cifră
AHKC-E	53	72	16	/	/	21	47	/	Fig.1
AHKC-LT	90	73.5	25	/	/	32.5	74.5	71	Fig.1
AHKC-BS	43	32.5	19	20.5	10.5	/	/	/	Fig.2
AHKC-BSA	43	32.5	19	20.5	10.5	/	/	/	Fig.2
AHKC-F	74	57	22	43	13	/	/	22	Fig.2
AHKC-FA	94	60.5	26.5	52	15	/	83	28	Fig.2
AHKC-HAT	94	76.5	24	52.5	32	/	83	28	Fig.2

Raportul curent

Specificaţie	Curent nominal	Alimentare	Putere nominală	Diafragmă de măsurare (mm)	Precisio n grad
AHKC-E	0 ~ (20-500) A	±15V	5V	φ 20	1
AHKC-LT	0 ~ (100-800) A	±15V	5V	φ 32.5	1
AHKC-BS	0 ~ (20-500) A	±15V	5V	20.5*10.5	1
AHKC-BSA	DC 0 ~ (50-500) A	12V/15V/24 V	4 ~ 20mA	20.5*10.5	1
AHKC-F	0 ~ (200-1000) A	±15V	5V	43*13	1
AHKC-FA	0 ~ (200-1500) A	±15V	5V	52*15	1
AHKC-HAT	0 ~ (400-2000) A	±15V	5V	52*32	1
