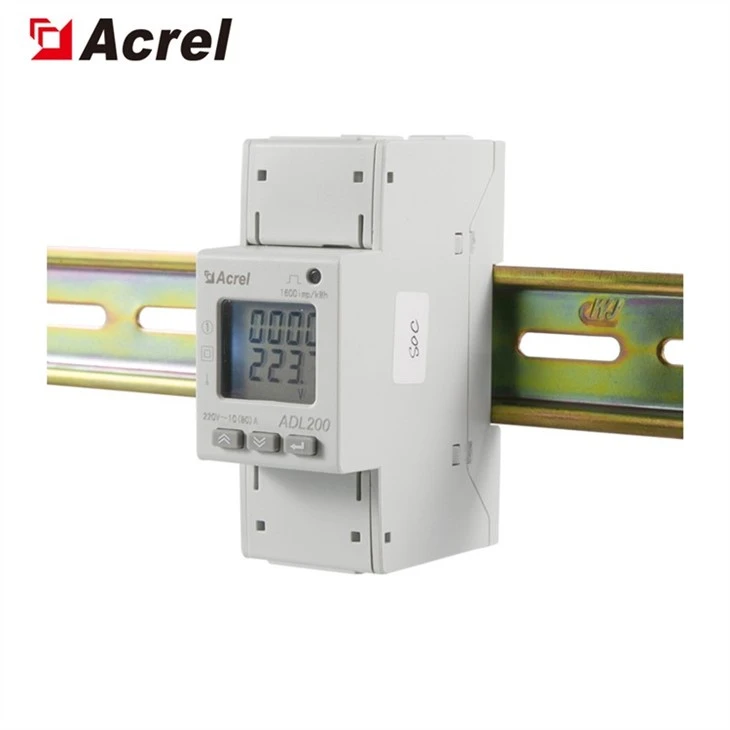

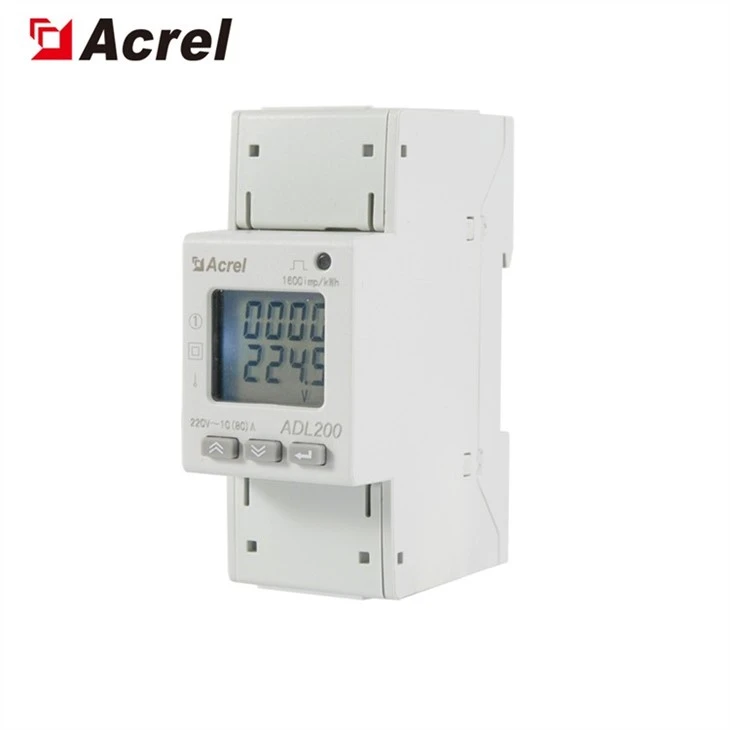

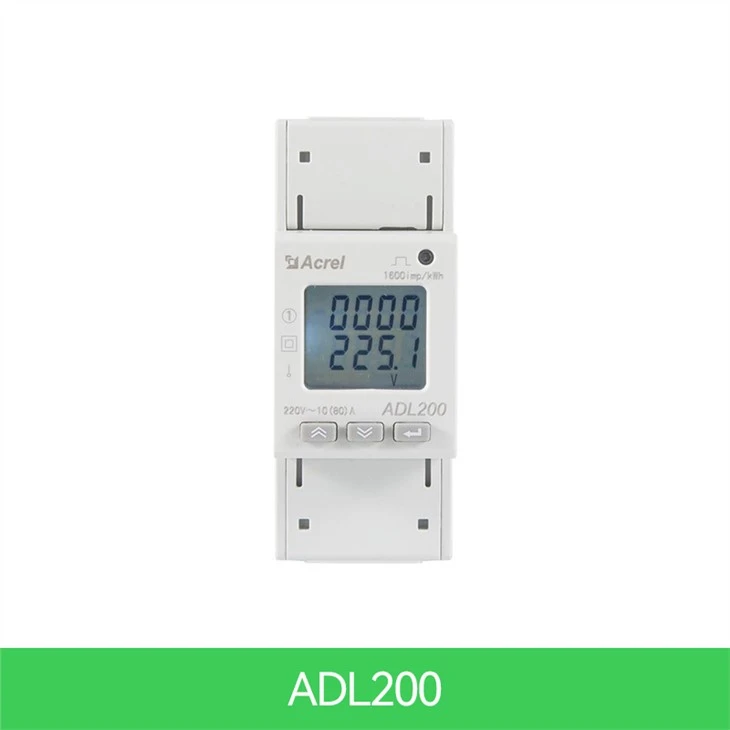

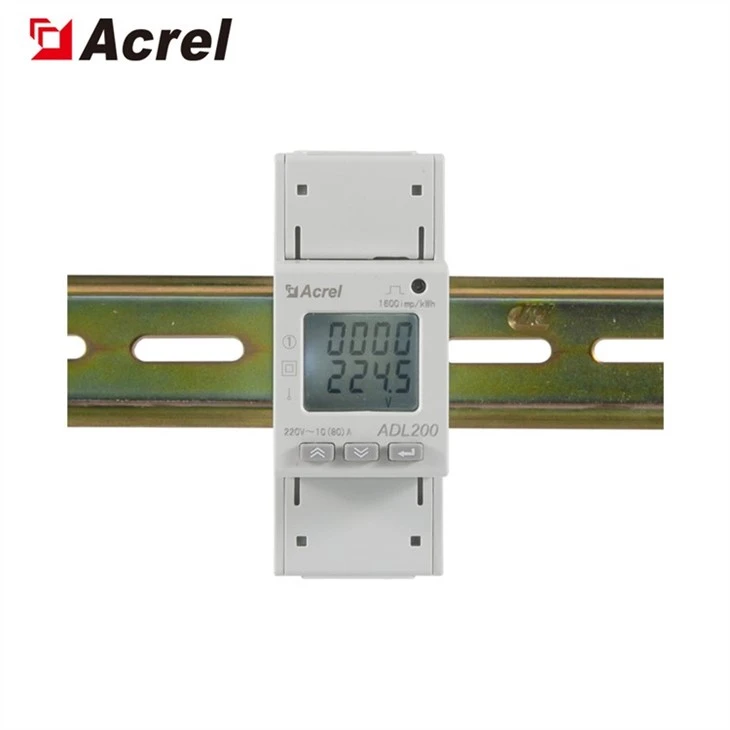

Contor Kwh monofazat pe șină DIN

Contorul de energie AC monofazat Acrel Din Rail este proiectat pentru sistemele de alimentare cu energie electrică, întreprinderile industriale și miniere și utilitățile pentru a calcula consumul de energie electrică și a gestiona cererea de electricitate. Dispune de înaltă precizie, dimensiuni mici și instalare simplă. Acesta integrează măsurarea tuturor parametrilor electrici cu contorizarea completă a energiei electrice.

Tensiune de intrare	Referinţă Voltaj	AC220V
	Referinţă frecvență	50 Hz
	Putere consum	<>
Curentul de intrare	Curentul de bază	10A
	Maxim actual	80A
	Pornire actual	4‰Ib
	Consum	<>
Performanța de măsurare	Precizia măsurării	1 clasa
	Gama de măsurare	000000.00 ~ 99999999 kWh
Precizia ceasului	Eroare Mai mică sau egală cu 0,5s/d
Puls activ	Lățimea impulsului	80±20ms
	Puls constant	1000imp/kWh
Comunicare	Interfață	RS485 (A plus, B-)
	Conexiune modul	Conductoare perechi răsucite ecranate
	Protocol	MODBUS-RTU
Funcţie	Descrierea funcției	Funcția de furnizare
Măsurarea kWh	kWh activ monofazat (pozitiv și negativ), 3 luni stocare înghețată a datelor istorice de energie	■
Măsurarea parametrilor electrici	Tensiune, curent, putere activă, putere reactivă, putere aparentă, factor de putere și frecvență	■
Ecran LCD	Display LCD cu sectiune de 8 biti	■

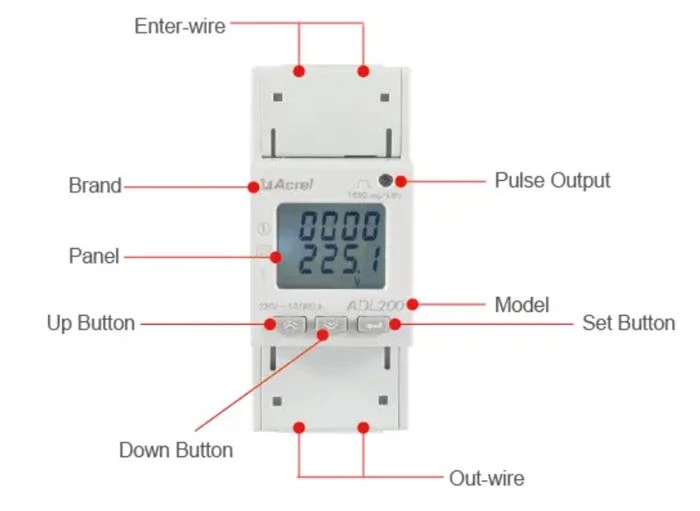

Programarea tastelor	3 taste pentru a seta parametri precum codul, adresa, rata de transmisie, multi-tarif și protocolul de comunicare	■
Ieșire impuls	Ieșire impuls de energie activă	■
Multitarif	Adaptați 4 fusuri orare, 2 liste de intervale de timp, 14 intervale de timp pe zi și 4 tarife	□
Comunicare	Interfață de comunicație: RS485, Protocol de comunicație: MODBUS-RTU	■

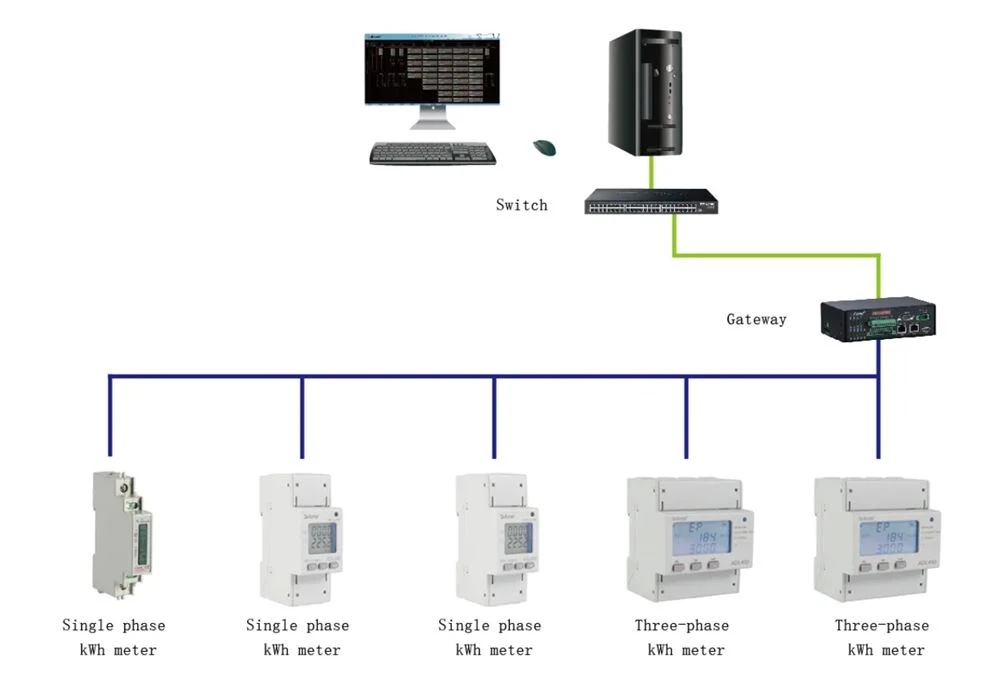

Contorul nostru de putere monofazat poate testa kWh activ total și poate măsura tensiunea, curentul, puterea și alți parametri electrici, de asemenea, cu funcția opțională RS485 Modbus RTU. Este convenabil să monitorizați, să colectați și să gestionați energia electrică. Este echipat cu port de comunicație RS485 și adaptat la MODBUS-RTU. ADL poate fi utilizat în toate tipurile de sisteme de control, sisteme SCADA și sisteme de management al energiei.

●Performanță defectuoasă: contorul de energie clipește și nu se aprinde după ce a fost pornit.

●Depanare:

1. Verificați dacă cablajul sursei de alimentare auxiliare este în concordanță cu

diagrama de cablare a instrumentului și dacă cablajul este slăbit sau cade;

2. Folosiți un multimetru pentru a măsura dacă valoarea tensiunii de intrare a sursei de alimentare auxiliare se află în intervalul normal de tensiune de lucru al instrumentului.

●Performanță în caz de eșec: După ce contorul de energie este pornit, puterea afișajului sau contorizarea energiei nu sunt exacte.

●Depanare:

1. Comutați interfața de afișare a contorului de energie la interfața de putere (P activ, factor de putere λ), verificați dacă afișajul de putere este negativ și dacă factorul de putere este între

0.9-0.95, apoi verificați dacă intrarea și ieșirea liniei de semnal curent sunt inversate (adică linia de intrare a curentului trebuie să fie în concordanță cu capătul de intrare al instrumentului) , Și în concordanță cu cablarea contorului de energie.

●Eșec de performanță: După ce contorul de energie este pornit, acesta nu poate comunica în mod normal cu computerul gazdă.

●Depanare:

1. Valoarea tensiunii dintre ieșirea de comunicare A și B a instrumentului de măsurare trebuie să fie între plus (4.4-4}.5)V;

2. Verificați dacă metoda de cablare de comunicație este conectată corect conform diagramei de cablare (adică terminalul de comunicație A/B al instrumentului ar trebui să corespundă portului serial de comunicație A/B).
