Descriere
Contoarele de putere cu mai multe bucle de tip șină Acrel ADW2XX sunt utilizate în principal pentru măsurarea parametrilor electrici completi ai mai multor circuite trifazate. Până la patru intrări de curent în buclă trifazată pot fi conectate simultan. Poate măsura tensiunea și curentul, puterea, factorul de putere, unghiul de fază, dezechilibru, armonici și alți parametri.
|
|
Precizie Putere activa: clasa 1 Frecvenţă Interval:50 - 60Hz Ieșire impuls Ieșire impuls activ și ieșire impuls reactiv Consum <0.5VA(Single phase) |
|
Dimensiune (L*W*H) Dimensiunea panoului (L×L): 72*97,7*36 mm Fără fir Transmisia pe 470MHz si distanta maxima in spatiu deschis este de 1km; 2G; NB Curentul de pornire 4‰lb |
|
|
Caietul de sarcini |
3 faze 3 fire, 3 faze 4 fire |
|
|
Voltaj |
Tensiune nominală |
3*220/380V |
|
Consum |
<0.5VA |
|
|
Actual |
Curent de intrare |
5A,100A |
|
Consum |
<0.5VA |
|
|
Precizie |
Actual |
Clasa 0.5 |
|
Putere activă |
Clasa 1 |
|
|
Putere reactivă |
Clasa 2 |
|
|
Comunicare |
RS485 (Modbus-RTU) |
|
|
Umiditatea relativă |
Mai puțin sau egal cu 95% (fără condensare) |
|
|
Contur |
L*W*H (mm) |
72*97.9*36 |
|
Temperatură |
Funcționează |
-25~55 de grade |
|
Depozitarea |
-40~80 de grade |
|
|
Umiditate |
Mai puțin sau egal cu 95% (fără condensare) |
|
|
Altitudine |
<2000m |
|
Funcţie

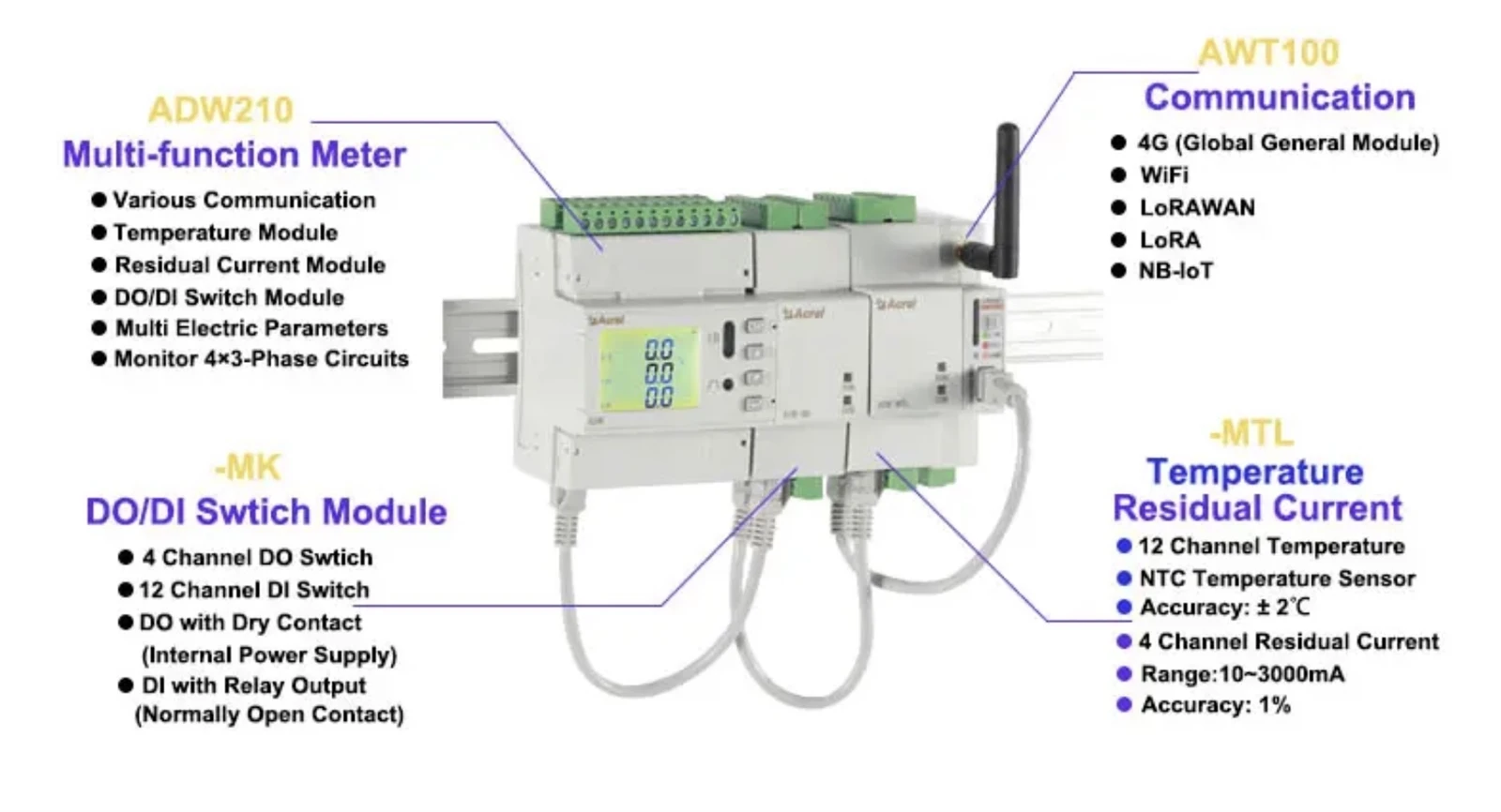

Contoarele de putere cu monitorizare a energiei trifazate CA cu mai multe bucle de tip șină din seria ADW210 sunt utilizate în principal pentru măsurarea completă a parametrilor electrici a mai multor bucle trifazate. Se pot conecta simultan la intrarea de curent a până la patru bucle trifazate.
|
|
●N (1, 2, 3, 4) circuit trifazat de măsurare a parametrilor complet electric, transformator de curent extern; ●Monitorizați tensiunea/curentul trifazat, curentul cu secvență zero și frecvența; ●Monitorizați puterea trifazată, puterea totală (activă, reactivă și aparentă); ●Monitorizați factorul de putere trifazat și factorul de putere total; ●Monitorizarea unghiului de fază tensiune/curent, gradul de dezechilibru tensiune/curent; ●Monitorizați armonicile totale de tensiune și curent și 2-31 subarmonici; ●Înregistrări extreme ale tensiunii, curentului și puterii lunii curente și lunii trecute; ●Curentul maxim, cererea maximă de putere și curentul în timp real, cererea de putere în timp real; ●200 de înregistrări de evenimente, înregistrarea acțiunii DIDO; ● Suportă supratensiune, supracurent, defecțiune de fază, conectare DI și alte ieșiri de alarmă; ●4-fus orar 14-setarea ratei de timp; ●Energie electrică în patru cadrane, 12-statistici lunare privind energia electrică cu rate multiple; ●31 de zile de înghețare a energiei electrice în patru cadrane și cu rate multiple, contorizare directă și inversă a energiei electrice; ● Intrare comutator cu două căi, ieșire comutator cu două căi, comunicare RS485, ieșire impuls activ (bucla corespunzătoare poate fi comutată). |

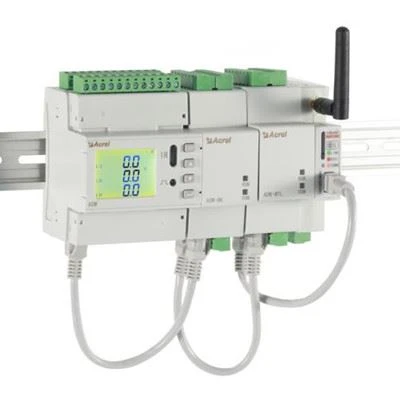

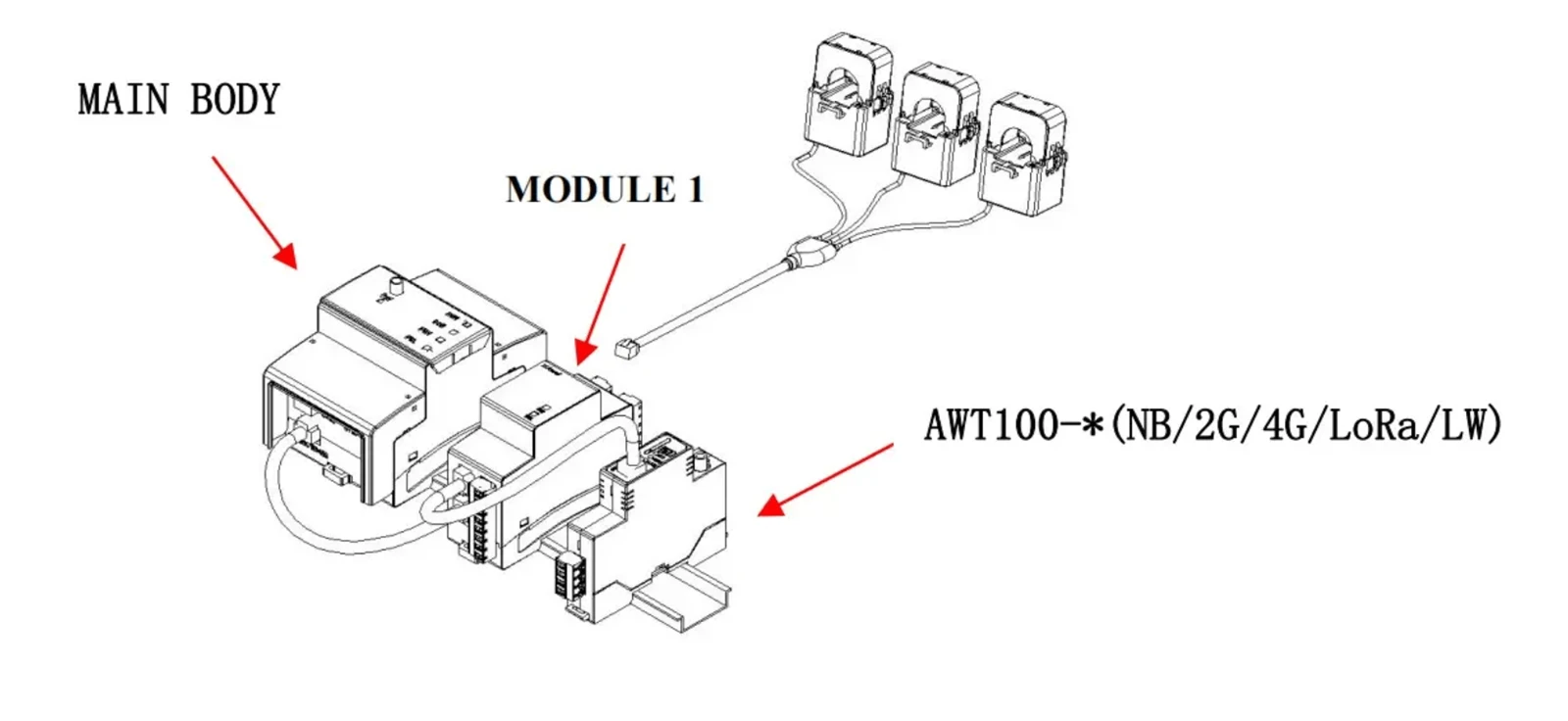

Modul de comunicare extins --- AWT100:
|
●AWT100 |
● WiFi
● LoRaWAN
|
|
| Modul extins | Descriere |
| Modulul de comunicare AWT100 | 4G (modul general global) |
| 4G (modul sud-american) | |
| LoRaWAN (868 MHz, 923MHz) | |
| LoRa (460~510 MHz) | |
| NB-IoT |
ExtinsModul de măsurare a temperaturii cablului și a curentului rezidual --- MTL
|
●MTL |
● Măsurarea temperaturii: -20 grade ~+100 grade
● Măsurarea curentului rezidual: 10~3000 mA
● Precizie: Temperatura: ± 2 grade; Curent rezidual: 1% (Clasa 1)
|
|
| Modul extins | Descriere | |
| -Temperatura MTC & Curent rezidual Modul de măsurare |
Măsurarea temperaturii | -20 grad ~+100 grad |
| Măsurarea curentului rezidual | 10~3000 mA | |
| Precizie | Temperatura:± 2 grade; Curent rezidual: 1% (Clasa 1) | |
| Alimentare electrică | DC 12V;consum: mai mic sau egal cu 1W;interfață RJ45 | |
| Comunicare | interfata RJ45; MODBUS-RTU (comunicare cu corpul principal) | |
ExtinsModulul cu funcții suplimentare comutator DO/DI --- MK
|
●MK |
● DI cu 12 canale (intrare digitală)
|
|
| Modul extins | Descriere | |
| -Modul comutator MK | 12 × DI (intrare) | Intrare contact uscat cu sursă de alimentare încorporată |
| 4 × DO (ieșire) | Ieșire contact normal deschis releu; rating AC 250V/3A, DC 30V/3A | |
| Alimentare electrică | DC 12V;consum: mai mic sau egal cu 1W;interfață RJ45 | |
| Comunicare | interfata RJ45; MODBUS-RTU (comunicare cu corpul principal) | |

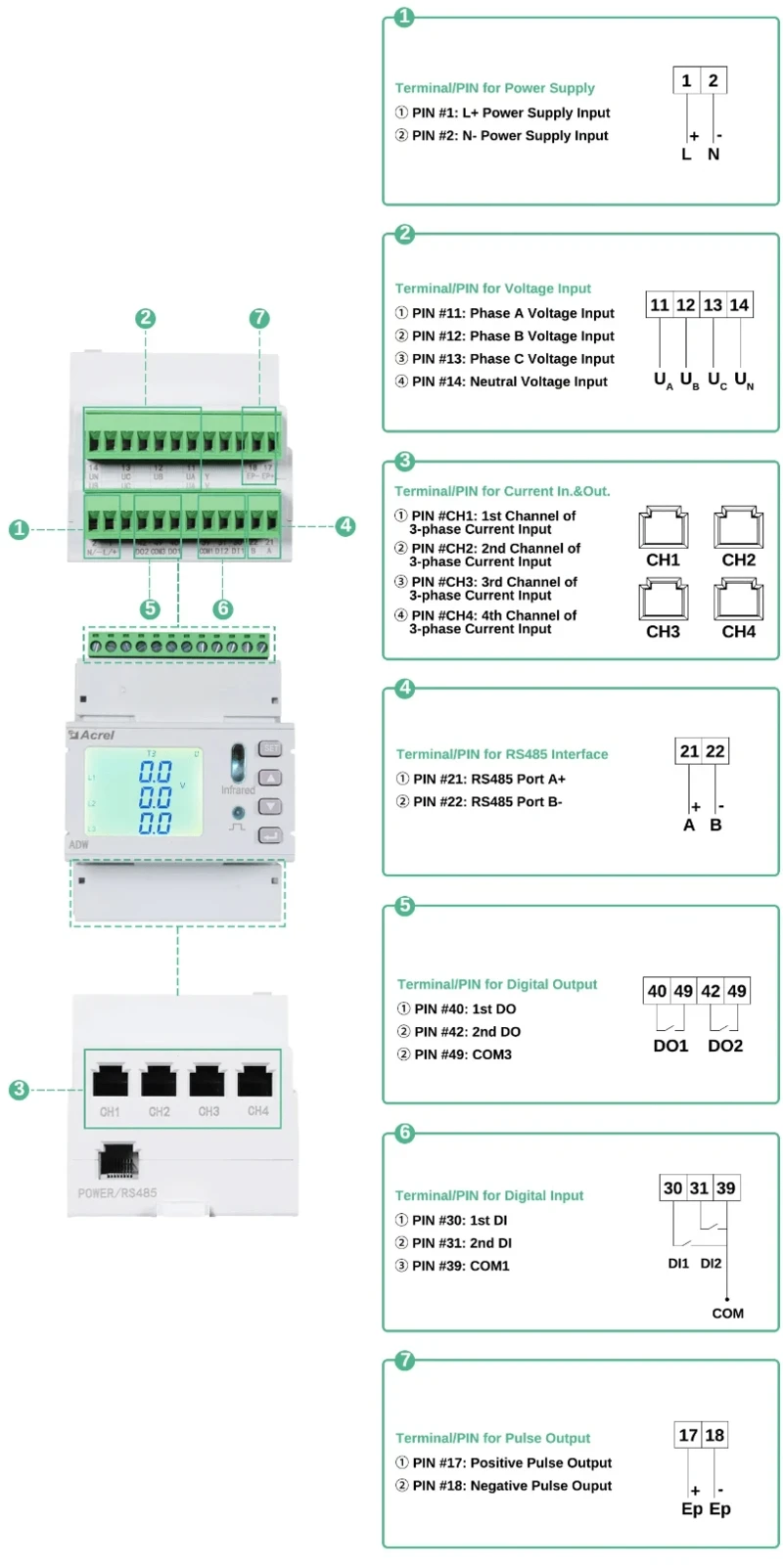

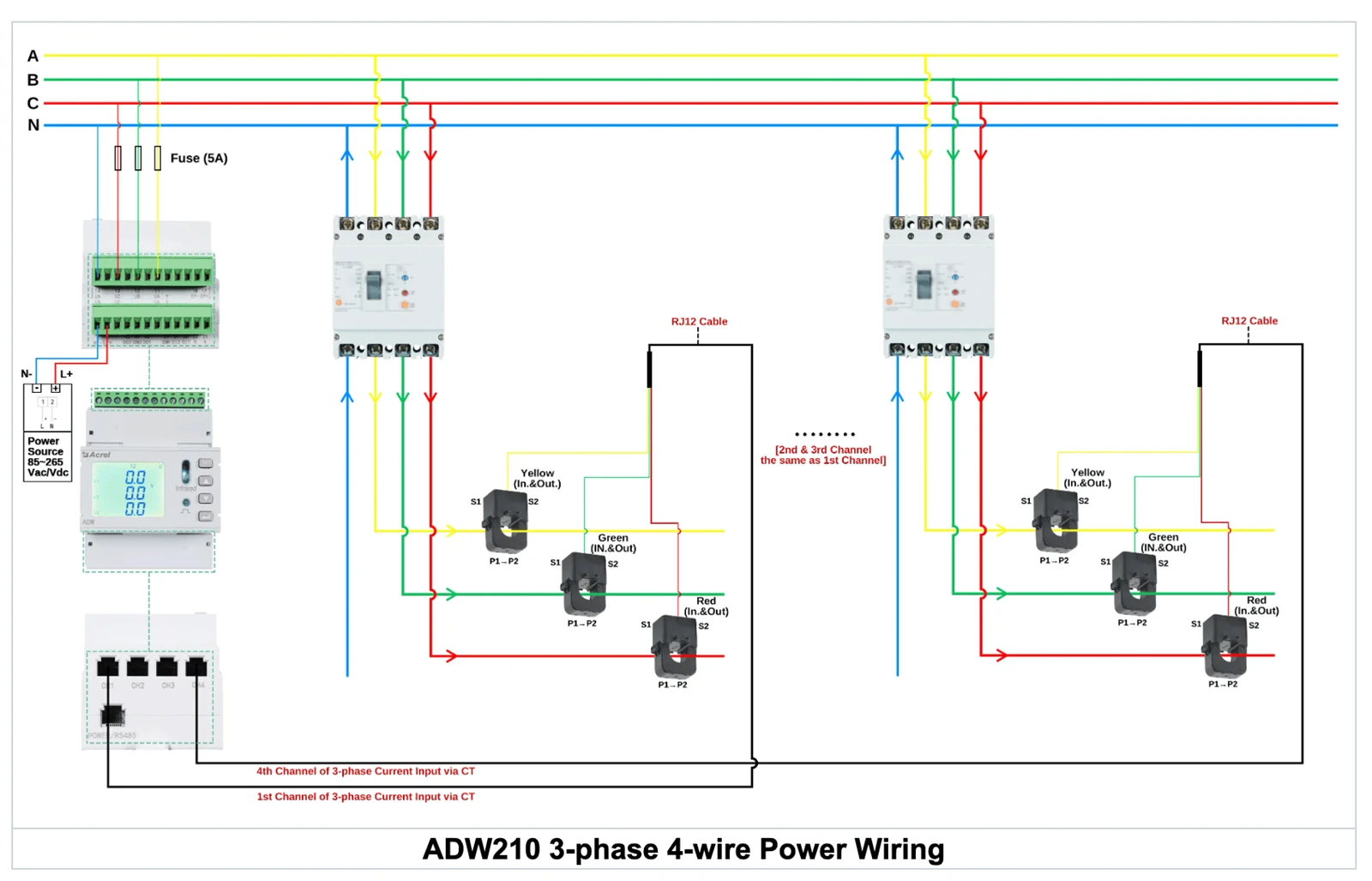

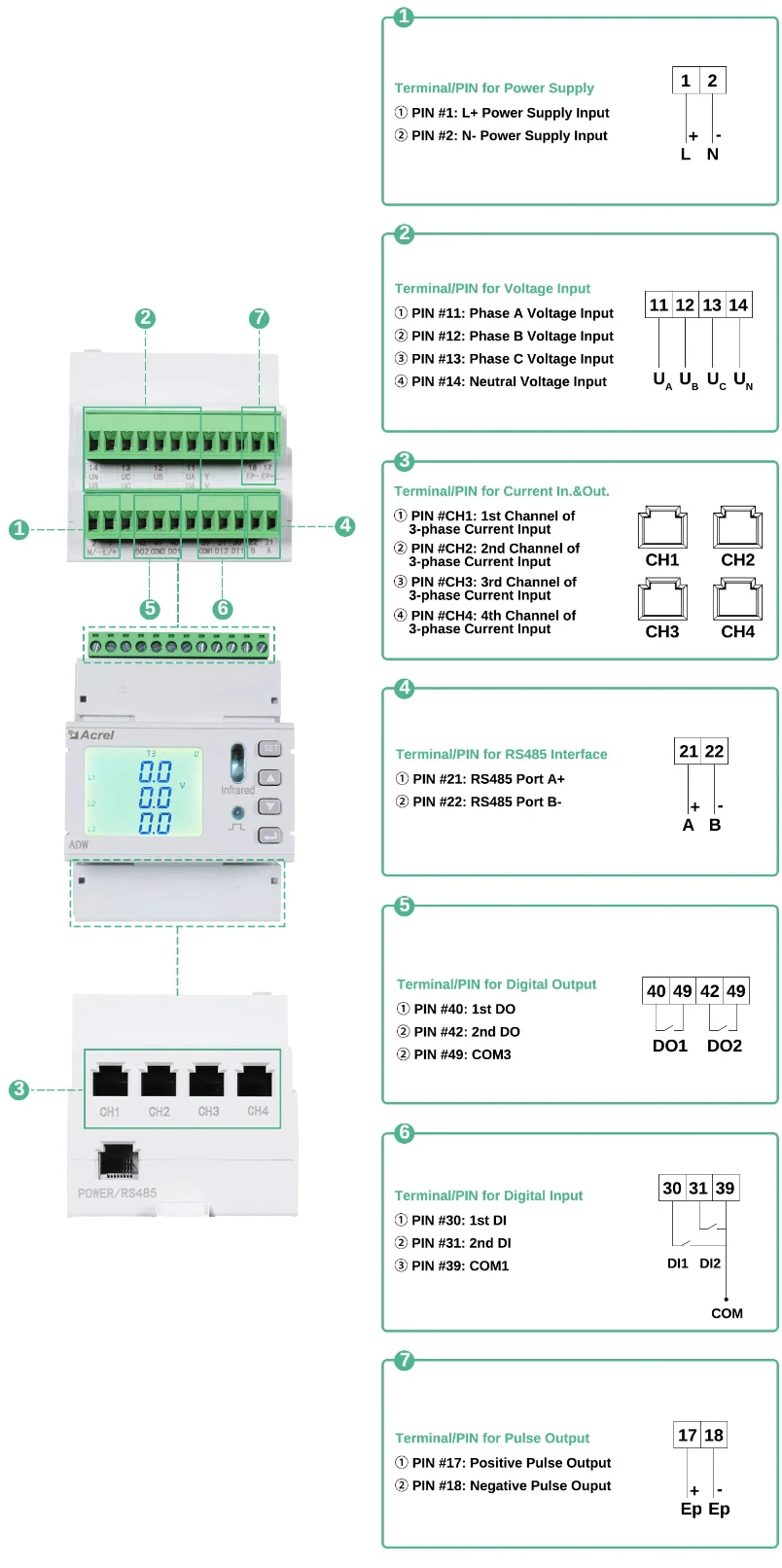

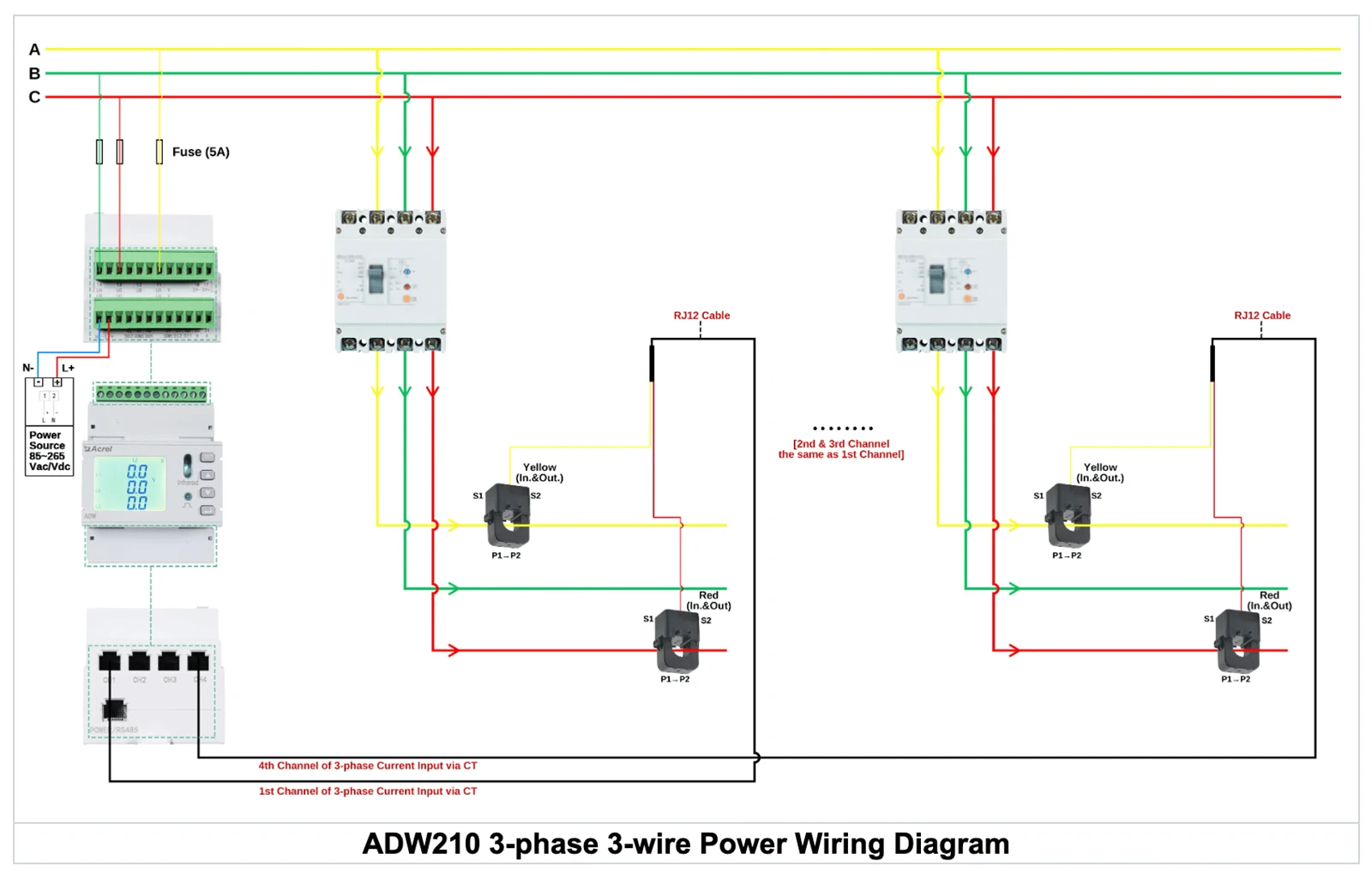

Cablaj

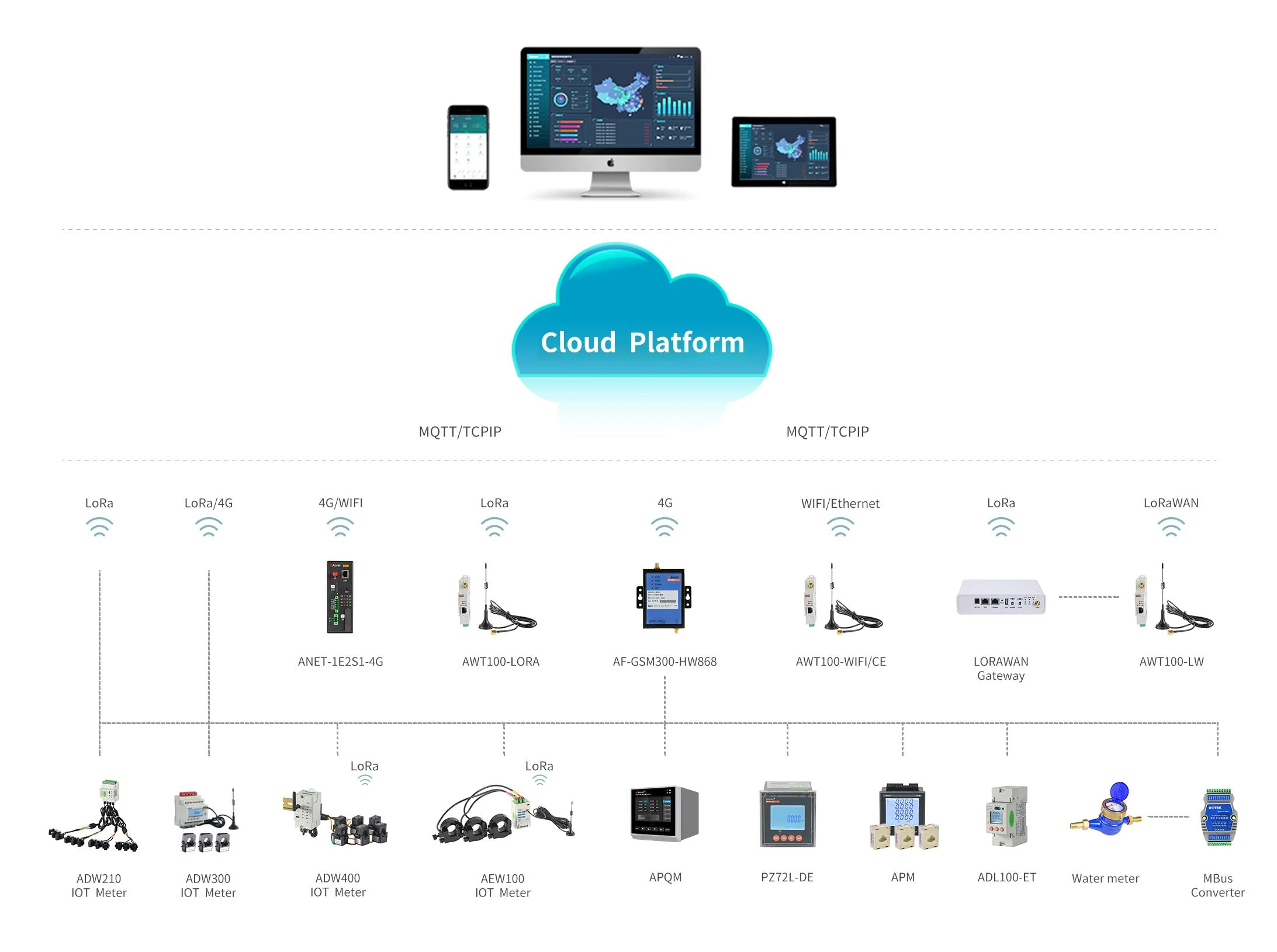

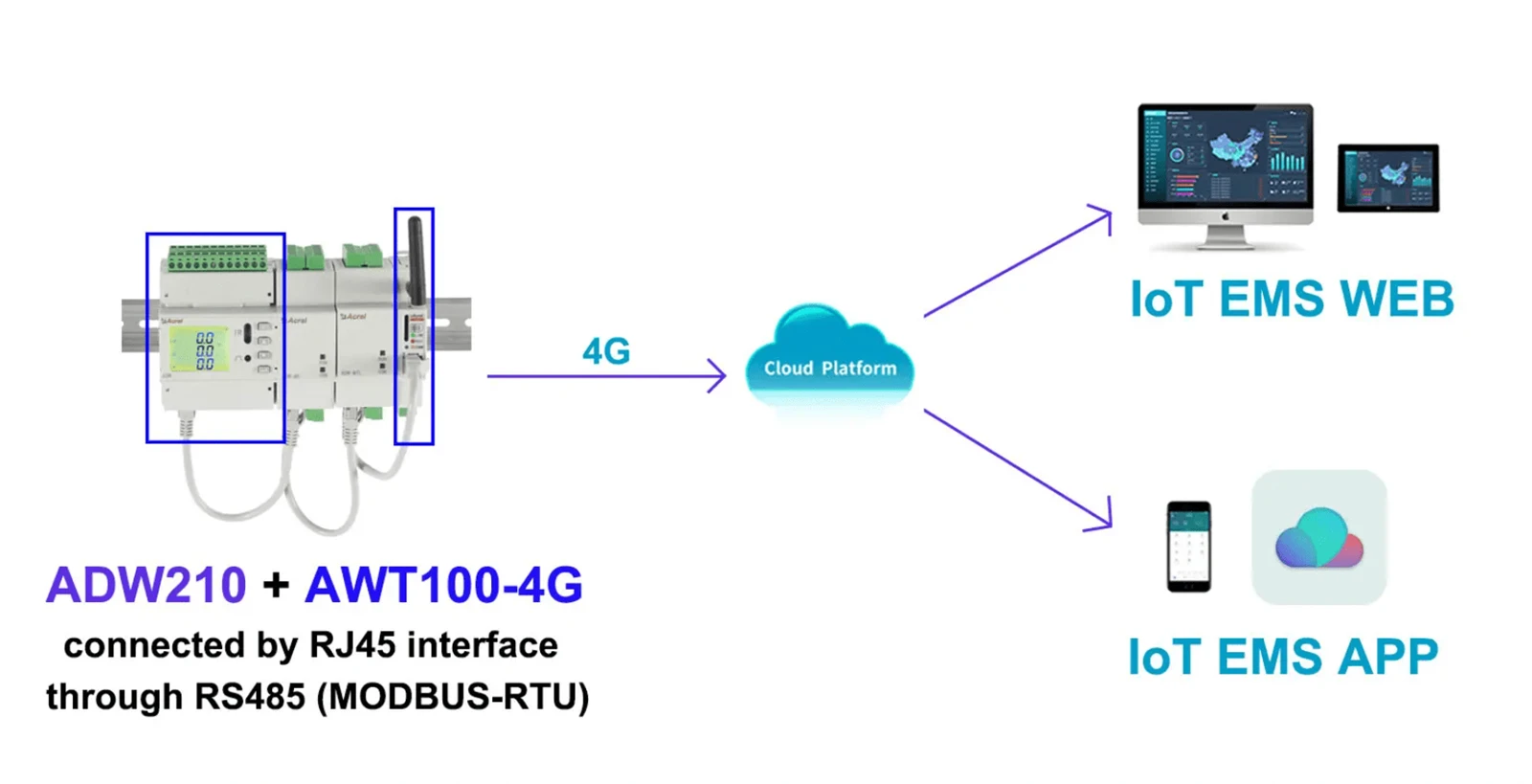

Soluție IoT
