Descriere

Contor solar trifazat DTSD1352 AC

ADL3000-E este un contor inteligent conceput pentru sistemele de alimentare cu energie, industriale și miniereîntreprinderilor și utilităților pentru a calcula consumul de energie electrică și a gestiona cererea de energie electrică. Are precizie ridicată, o dimensiune mică și o instalare simplă. Acesta integrează măsurarea tuturor parametrilor electrici cu contorizarea cuprinzătoare a energiei electrice și gestionarea furnizează diverse date privind ultimele 12 luni, verifică conținutul armonic al 31-lea și conținutul armonic total, realizează comunicarea de la distanță și telecomanda cu intrare de comutare și ieșire releu și are ieșire de alarmă. Este echipat cu un port de comunicație RS485 și adaptat la MODBUS-RTU. ADL3000-E poate fi utilizat în toate tipurile de sisteme de control, sisteme SCADA și sisteme de management al energiei. Toate contoarele îndeplinesc cerințele tehnice aferente contoarelor de energie electrică din standardele IEC62053-21 și IEC62053-22.

LCD

Echipamente de procesare și testare eficiente și precise.

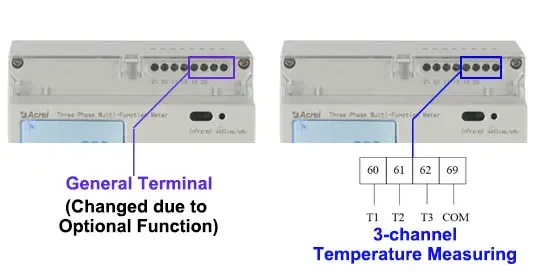

diverse funcții opționale

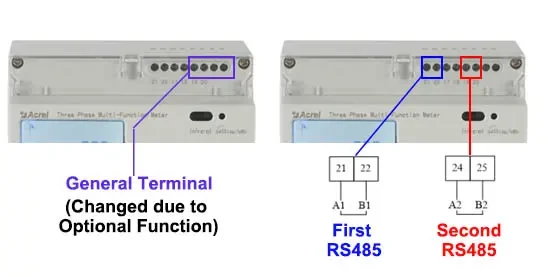

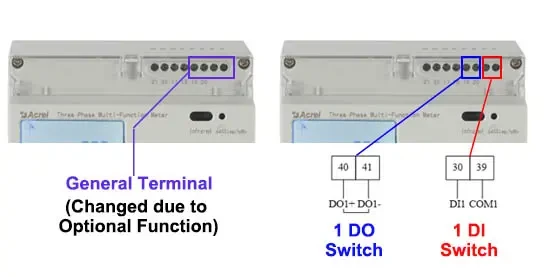

2 canale RS485, 1 intrare digitală/ 1 ieșire digitală etc

energie solară Export zero

Contor de energie cu invertor solar anti-retur

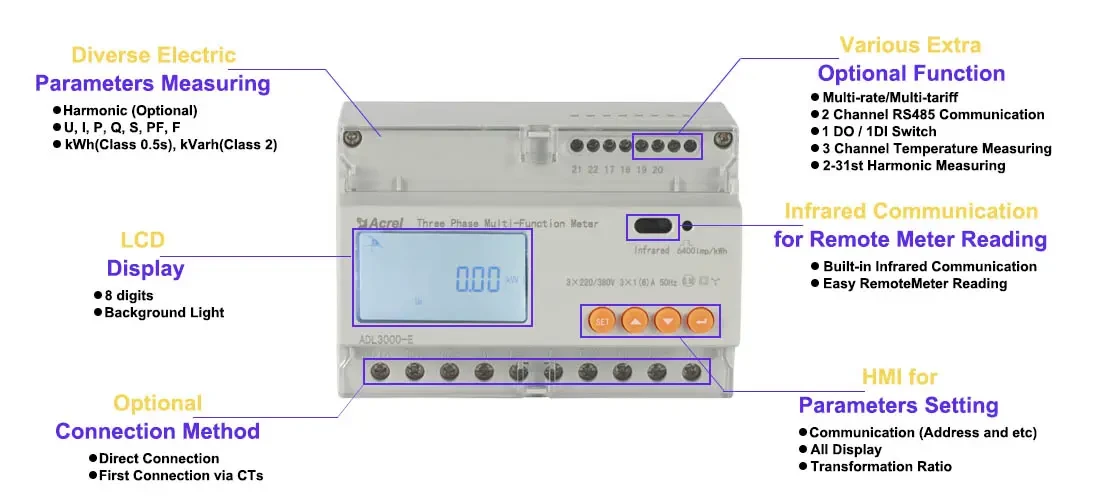

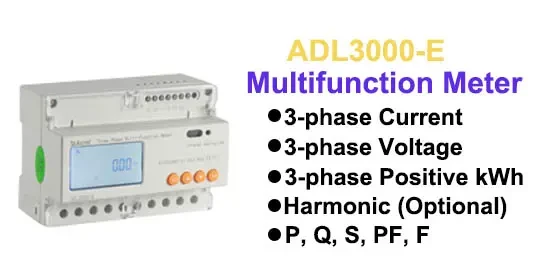

DTSD1352 Function introduction

Soluțiile noastre

Parametru

Numărul modelului	DTSD1352

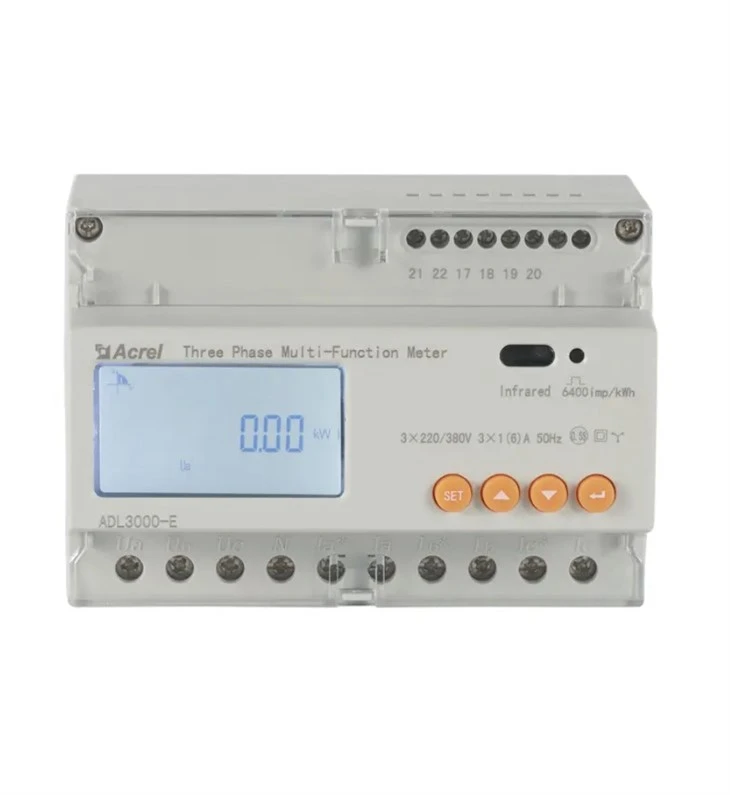

	Contor solar trifazat pe șină DIN
Voltaj	Tensiune de referință	3×100V, 3×380V,3×57.7/100V, 3×220/380V
	Consum	<10VA(Single phase)
	Impedanta	>2MΩ
	Clasa de precizie	Eroare±0,2%

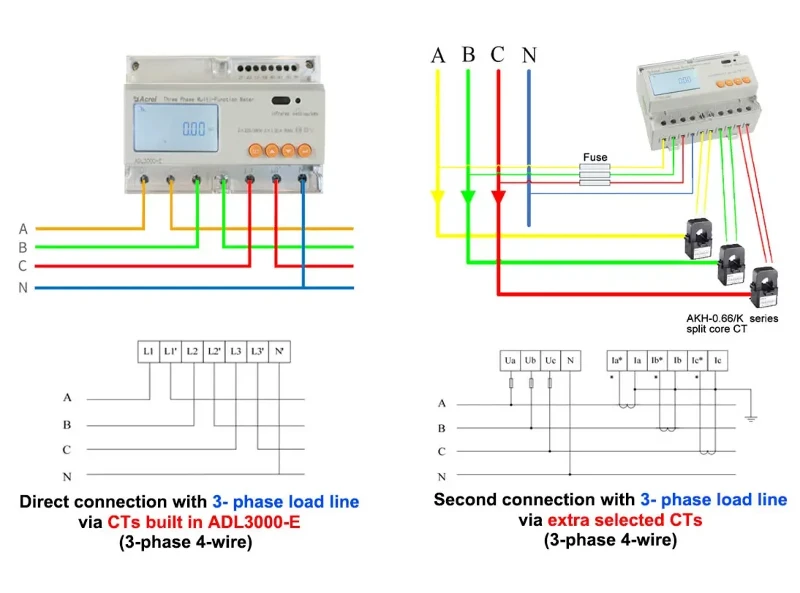

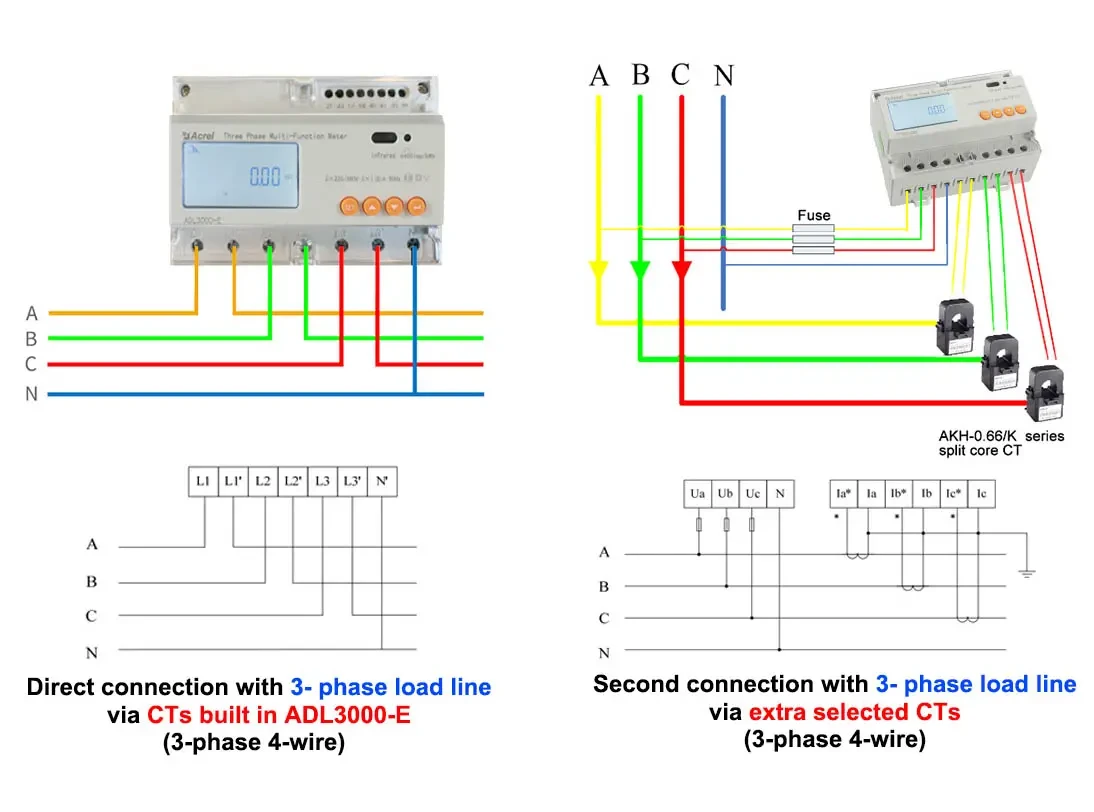

Actual	Curent de intrare	3×1(6)A (a doua conexiune cu 3-linie de sarcină de fază prin TC-uri selectate suplimentar) 3×10(80)A (conexiune directă cu 3-linia de sarcină de fază prin CT-uri încorporate ADL3000-E)
	Consum	<1VA(Single phase rated current)
	Clasa de precizie	Eroare±0,2%
Rezoluția măsurătorilor	Tensiune: {{0}}.01 V, curent: 0,01 A, Putere: 0,01 kW, Energie: 0,01 kWh
Putere		Putere activă, reactivă, aparentă, eroare±0,5℅
Frecvenţă		{{0}}Hz, eroare±0,2%
Temperatură		-40 grad -99 grad
Energie		Energie activă (clasa de precizie:0.5, 1), energie reactivă (clasa de precizie 2)
Ceas		Mai mic sau egal cu 0,5s/d
Ieșire impuls de energie		1 ieșire optocupler activ, 1 ieșire optocupler reactiv
Ieșire de comutare		1 Ieșire de comutare
Intrare de comutare		1 intrare optocupler
Lățimea pulsului		80±20ms
Puls constant		6400imp/kWh, 400imp/kWh (corespunde cu curentul de bază)
Interfață și comunicare		RS485:Modbus RTU
Intervalul adresei de comunicare		Modbus RTU:1~ 247;
Rata baud		1200bps~19200bps
Temperatura relativă		-25 grad ~+55 grad
Umiditatea relativă		Mai mică sau egală cu 95℅ (fără condensare)
