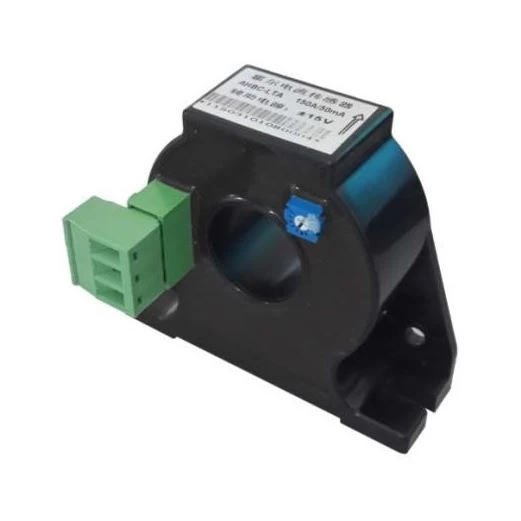

Senzorul de curent Hall cu buclă închisă este numit și senzor de curent Hall de echilibrare magnetică. Încorporează teoria menționată cu teoria echilibrării magnetice. Cu alte cuvinte, concentratorul de câmp feromagnetic concentrează câmpul magnetic generat de curentul primar și îl aplică componentei Hall. Apoi semnalul de tensiune de ieșire de la componenta Hall este amplificat și devine intrarea amplificatorului de putere. Ieșirea curentului de compensare curge prin bobina de compensare secundară. Câmpul magnetic generat de bobina secundară este opus câmpului generat de curentul primar. În acest fel, câmpul primar este compensat și puterea Hall este redusă treptat. Când câmpul primar este echivalent cu cel secundar și curentul de compensare se menține stabil, este echilibrarea magnetică. Acest circuit constă în principal dintr-o componentă de conversie a electromagnetismului, un amplificator de circuit și un circuit de compensare.
1 Explicație pentru tip
2 Spec. și dimensiune (unitate:mm)

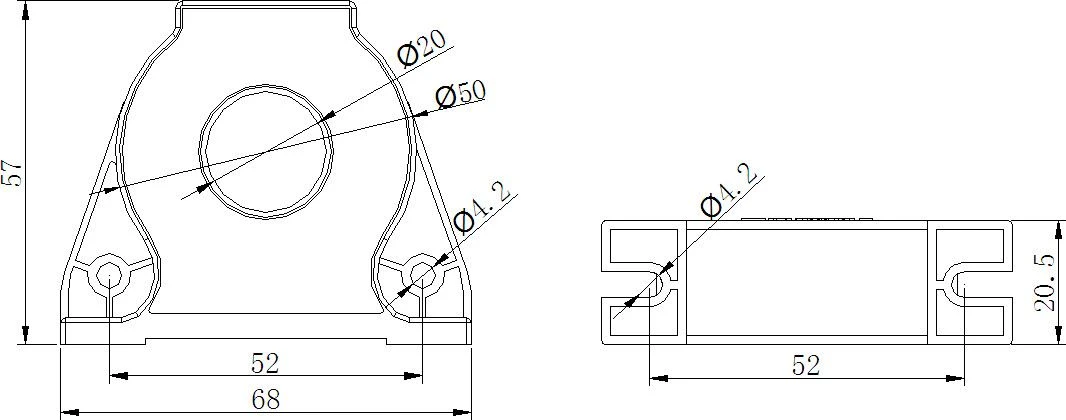

2.1 Mărimea generală a AHBC-LTA
 |  |

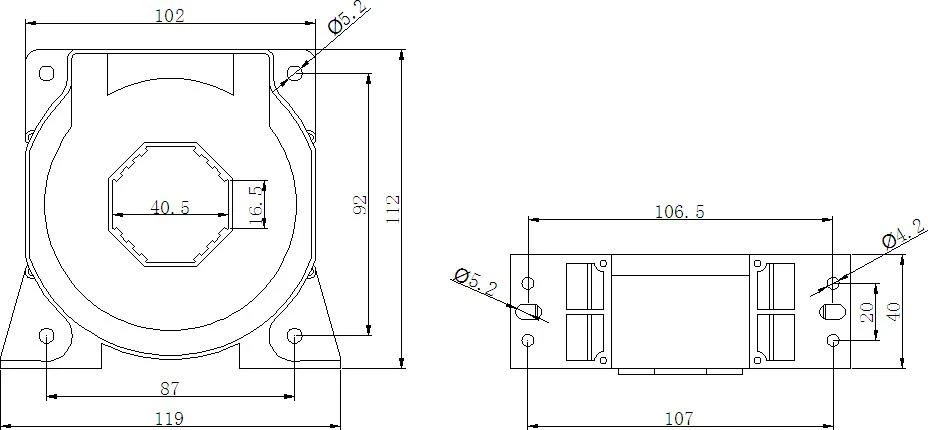

2.2 Mărimea conturului AHBC-LT1005
 |  |

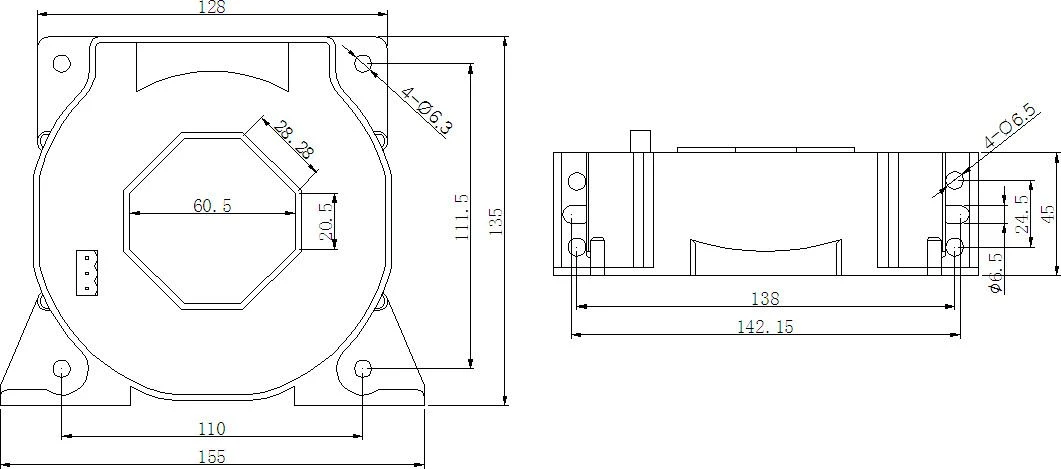

2.3 Mărimea conturului AHBC-LF
 |  |
3. Tabelele de referințe încrucișate ale specificațiilor. -parametru
Specificație | Curent nominal | Alimentare electrică | Ieșire nominală | Diafragma de măsurare (mm) | Grad de precizie |
AHBC-LTA | 100-300A | ±15V | 50mA/100mA | φ 20 | 0.5 |
AHBC- LT1005 | 1000A | ±15V | 200mA | / | 0.5 |
AHBC-LF | 2000A | ±15V | 400mA | / | 0.5 |
Notă: curentul de intrare AC și DC poate fi măsurat, vă rugăm să specificați la comanda.
4. Metoda de cablare
● Definirea bornelor de cablare
Notă: 1. Ieșirea analogică GND trebuie conectată la Pământ.
2. Vă rugăm să selectați direcția corectă de curgere a curentului.
