Descriere

Seria ASJ de relee de acțiune pentru întreruperea circuitului de curent secundar, de joasă tensiune sau de contractor de joasă tensiune poate fi realizată pentru un dispozitiv combinat de producție de curent post-curent, care se aplică în principal pentru circuitul de distribuție a sistemelor TT și TN cu curent alternativ de 50 Hz, tensiunea nominală 400V sau mai mică.

Seria ASJ de releu de acțiune de curent secundar este aplicată în protecția împotriva defecțiunii la pământ pentru circuitul electric, pentru a preveni deteriorarea echipamentului și accidentul de incendiu al echipamentelor electrice cauzat de curentul de defecțiune la pământ, în plus, poate oferi, de asemenea, indirect protecţie la contact împotriva riscului de electrocutare.

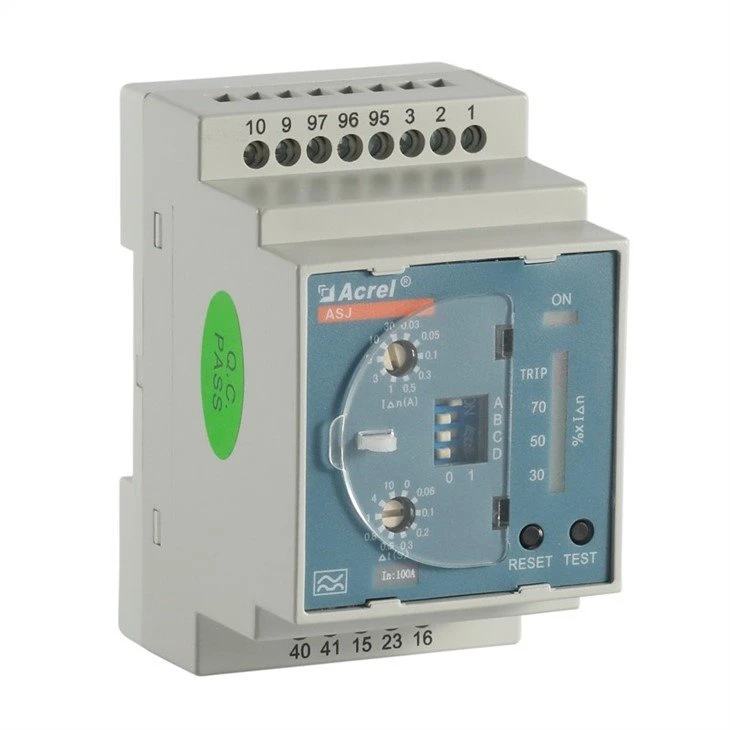

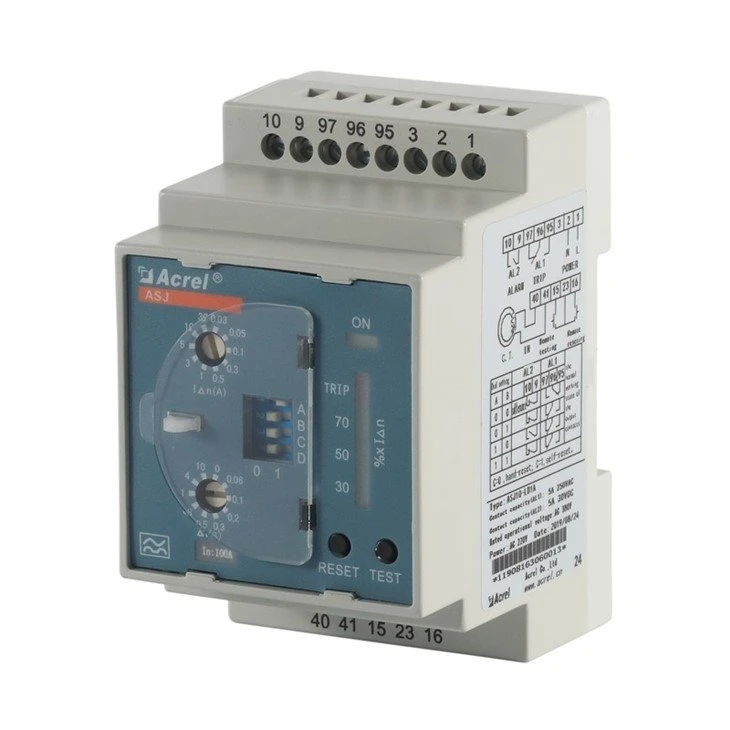

Aspect

Parametru

Parametru tehnic		Indicator
		tip AC	Un fel
Intrare	Curentul de acțiune rezidual nominal	0.03,0.1,0.3,0.5(A)	0.03,0.05,0.1,0.3,0.5,1,3,5,10, 30(A) nota 3
	Timp de limitare fără conducere △t	0.1,0.5(s)	0,0.06,0.1,0.2,0.3,0.5,0.8,1,4, 10(s) nota 4
	Rezidual evaluat curent de neacțiune I△nr	50 la suta I△n	50 la suta I△n
	caracteristici de performanta	curent alternativ sinusoidal simplu	curent alternativ sinusoidal simplu și curent continuu pulsatoriu
	frecvență	50Hz±5Hz	50Hz±5Hz
Eroare de acțiune		-20 la sută ~ -10 la sută I△n	-20 la sută ~ -10 la sută I△n
Ieșire	modul de ieșire	una este închiderea normală, iar cealaltă este pentru transformare	unul este închiderea sau deschiderea normală, iar celălalt este pentru transformare
	capacitatea de contact	5A 250VAC 5A 30VDC	AL1:8A 250VAC 5A 30VDC AL2:6A 250VAC 5A 30VDC
	modul de resetare	cea de la fața locului și cea de lungă distanță unu,	cea la fata locului, cea de lunga distanta si cea automata
Alimentare electrică	Tensiune	AC110V, AC220V (permis eroare ± 10 la sută ）		AC110V,AC220V,DC85-270V （eroare permisă ± 10 la sută）
	disiparea puterii	Mai puțin sau egal cu 5W
Tensiune de rezistență la frecvența puterii		Valoarea efectivă a curentului alternativ între alimentare, intrare și ieșire: 2kV/1min
Sub funcționarea normală	temperatura	temperatura de funcționare: -20 grade ~ plus 55 de grade temperatura de depozitare: -30 grade ~ plus 70 de grade
	umiditate	Mai mică sau egală cu 95% RH, cu condensare de umiditate și loc de gaz corosiv
	înălțime deasupra nivelului mării	Mai mică sau egală cu 2000 m
	clasa de poluare	Clasa a treia
	categoria de instalare	Tip Ⅲ

Funcţie

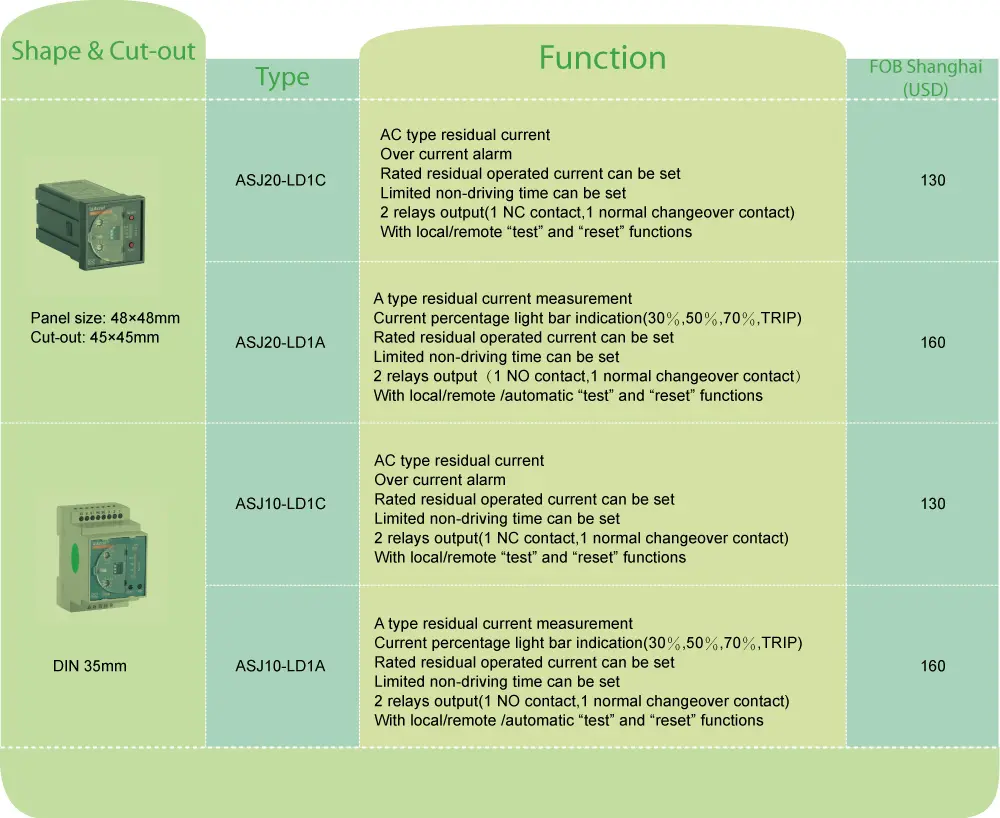

Tip

Functie de bază

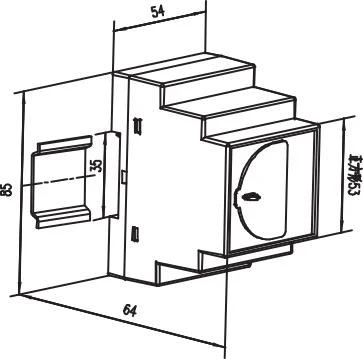

Mod de instalare

Fotografie

ASJ10-LD1C

1. Măsurarea curentului rezidual de tip AC;

2. Avertizare de alarmă a liniei de trecere curentă;

3. Curentul rezidual nominal de funcționare poate fi măsurat;

4. Limita timpului de non-conducere poate fi setata;

5. Două seturi de ieșire releu;

6. Cu funcții locale și de la distanță „test” și „resetare”.

Ghidaj șină (TS35mm)

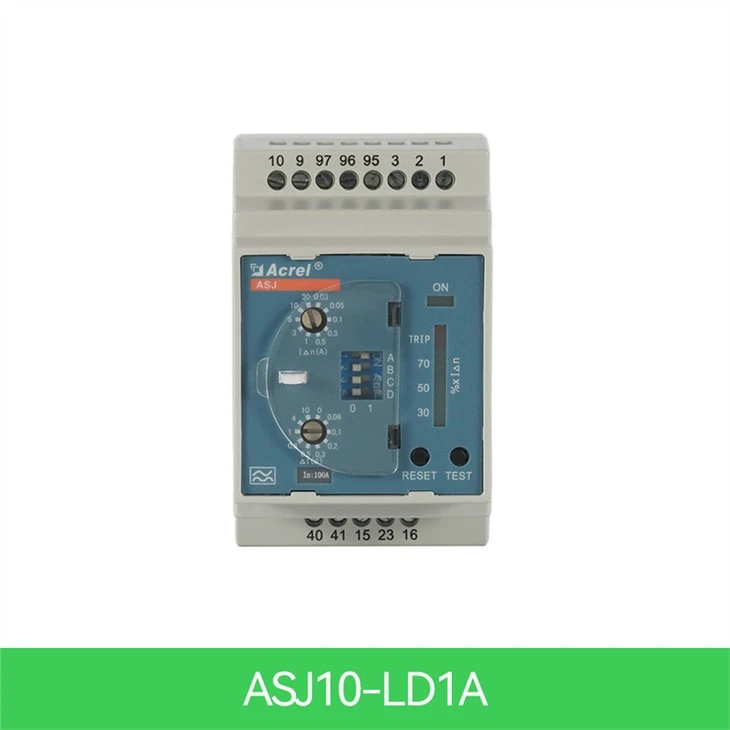

ASJ10-LD1A

1. Măsurarea curentului rezidual de tip A;

2. Afișare coloană de lumină procentuală curentă;

3. Curentul rezidual nominal de funcționare poate fi măsurat;

4. Limita timpului de non-conducere poate fi setata;

5. Două seturi de ieșire releu (setable)nota 1;

6. Cu funcții locale și de la distanță „test” și „resetare”.

Nota 1: Funcția de setare pentru releu înseamnă că puteți seta singur inițializarea și starea de ieșire a releului prin formarea codului de pe panou; ghidul de setare specific poate fi găsit din manual.
