informație

Caracteristică

1) Comunicare:RS485/Modbus-RTU

2) Multi-circuit:A plus B ieșire independentă 2 circuite DC24V

3) Evaluat U și I:U:AC 220V/380V I:5A

Funcţie

· A plus B independent de 2 circuite trifazate barei principale de tensiune, curent, putere activă, putere reactivă, putere aparentă, factor de putere, energie activă, energie reactivă, tensiune zero la pământ, curent de scurgere, curent de secvență zero, total conținut de armonici (THD), 2-63 armonici, temperatura și umiditatea mediului ambiant.

·8 intrări de stare de comutare,

·4 ieșiri de stare de comutare, 2 de monitorizare a scurgerilor

·3 comunicații RS485

Instalare

DIN 35mm

Dimensiune (L*W*H):

180*90*45

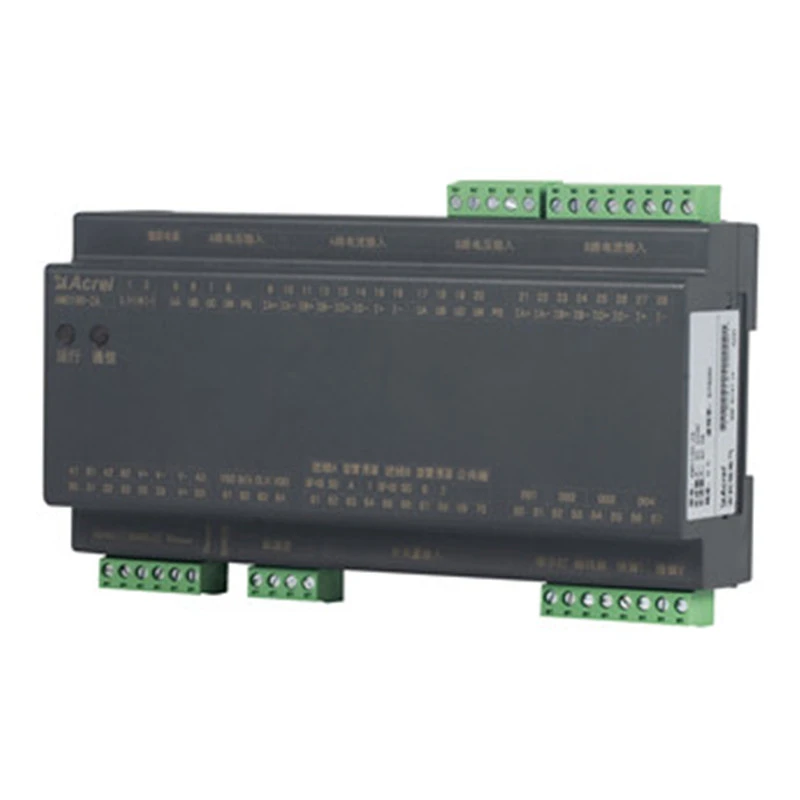

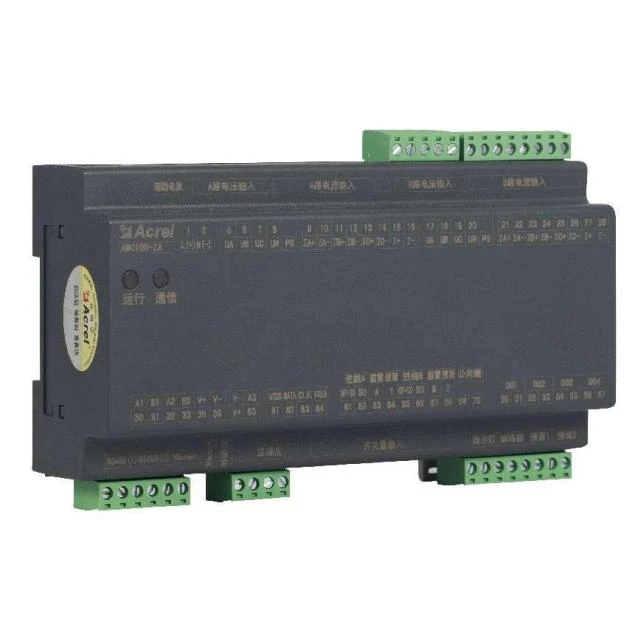

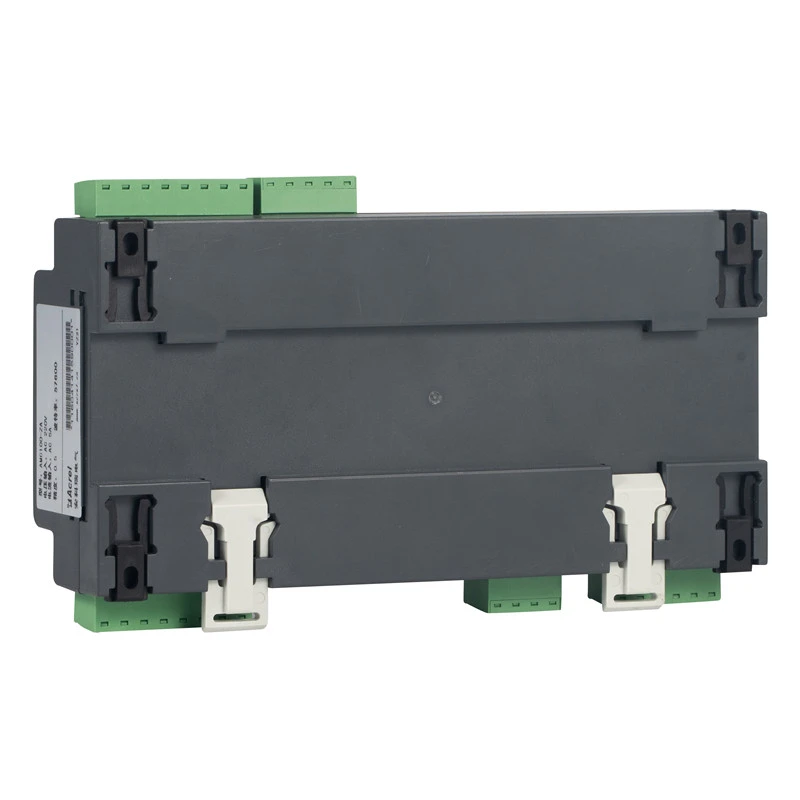

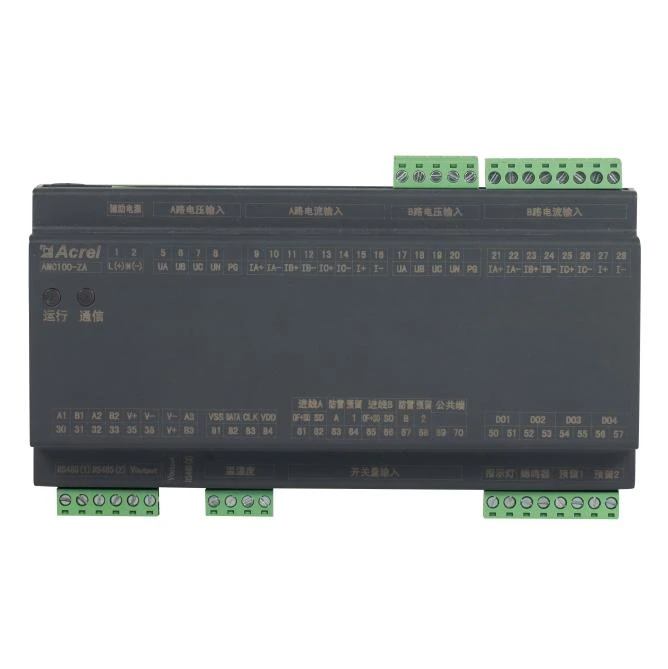

Apariția

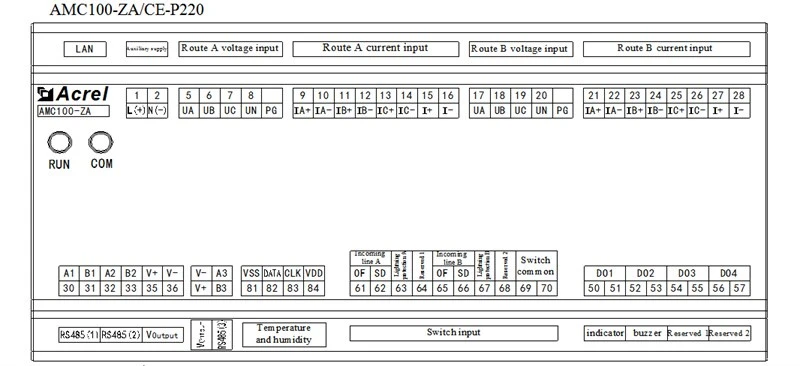

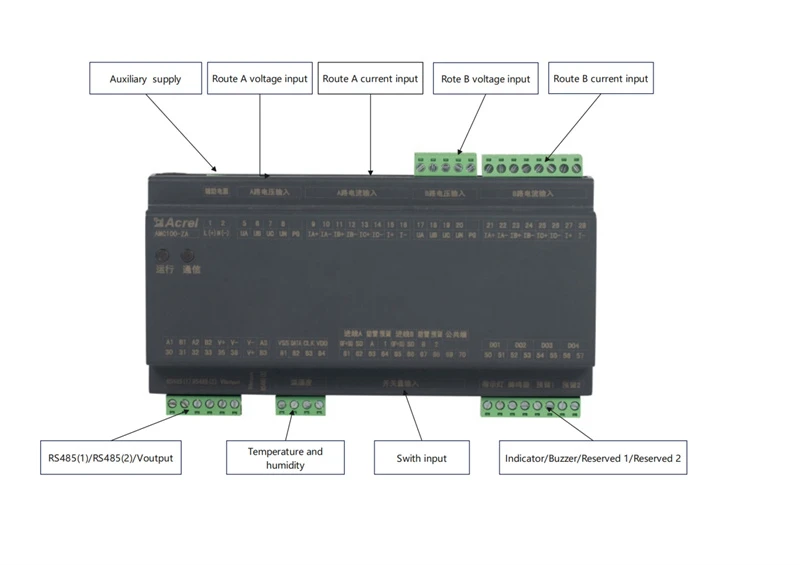

Cablaj

Parametru

Sistem de distribuție		Curent alternativ
Tensiune magistrală	Tensiune nominală	220V
	Interval de măsurare	±20 la sută
	Supraîncărcare	Tensiune instantanee de 2 ori/sec
Circuit de intrare curent	Evaluat	Secundar 5A
	Gamă	0-6A
	Supraîncărcare	Continuu de 1,2 ori, instantaneu de 10 ori/sec
Precizie	Linie de intrare	Nivel de tensiune/curent {{0}},2, putere activă/nivel de energie 0,5, putere reactivă/nivel de energie 1
	Temperatura	±1 grad
	Umiditate	±5 procente
Frecvență		AC45-65Hz
Alimentare auxiliară		AMC100-ZA: semnal pentru preluarea energiei (mai mică sau egală cu 15 W) AMC100-ZA-P220: sursă de alimentare independentă de 220 V AMC100-ZA-P24: DC 12-24 V alimentare independentă
Resiztenta izolarii		Rezistența de izolație între toate terminalele și părțile conductoare ale carcasei nu este mai mică de 100MΩ
Comutați ieșirea		4 canale 3A 250VAC/3A 30VDC
Comutator de intrare		8 noduri uscate
Comunicare		1 RS485/Modbus-RTU izolat la sistemul de fundal 1 RS485/Modbus-RTU la ecranul tactil 1 modul în aval de conexiune RS485/Modbus-RTU Funcție opțională de comunicare Ethernet canal 1-
Instalare		Instalare șină DIN35mm sau placa inferioară

Citat

Formă	Tip	Funcţie	FOB Shang Hai (USD)
	AMC100-ZA	Monitorizarea parametrilor de putere completă ai circuitului de intrare AC dublu trifazat A plus B, 8 intrări de stare de comutare, 4 ieșiri de stare de comutare, 2 de monitorizare a scurgerilor, 1 detecție a temperaturii și umidității, 3 comunicații RS485	148
	AMC-FA30	Monitorizați parametrii de putere completă a unui total de 30 de ramuri de prize duble AC A plus B și 1 comunicație RS485	133
	AMC-FA48	Monitorizați parametrii de putere maximă a unui total de 48 de ramuri de prize duble AC A plus B și 1 comunicație RS485	177
	AMC-FAK30	Monitorizați parametrii de putere completă și starea comutatorului a unui total de 30 de ramuri de prize duble AC A plus B și 1 comunicație RS485	177
	AMC-FAK48	Monitorizați parametrii completi de putere și starea comutatorului a unui total de 48 de ramuri de prize duble AC A plus B și 1 comunicație RS485	237
	AMC100-ZD	Monitorizează tensiunea, curentul, puterea și energia electrică a 2 linii independente de intrare A plus B, 8 intrări de comutare, 4 ieșiri de comutare, 1 detecție a temperaturii și umidității și 3 comunicații RS485	148
	AMC100-FD30	Monitorizați parametrii de putere completă ai liniilor de ieșire duble DC A plus B într-un total de 30 de ramuri și 1 comunicație RS485	133
	AMC-FD48	Monitorizați parametrii de putere completă ai liniilor de ieșire duble DC A plus B într-un total de 48 de ramuri și 1 comunicație RS485	177
	AMC100-FDK30	Monitorizați parametrii de putere completă și starea de comutare (activă) a prizei duble DC A plus B 30 de ramuri și 1 comunicație RS485	177
	AMC100-FDK48	Monitorizați parametrii de putere completă și starea de comutare (activă) a prizei duble DC A plus B 48 de ramuri și 1 comunicație RS485	237
