informație

Caracteristică

1) Comunicare:RS485/Modbus-RTU

2) Multi-circuit:A plus B ieșire independentă 2 circuite DC24V

3) Evaluat U și I:U:DC48V/240V/336V I:5V

Funcţie

·A plus B independente două linii de curent continuu de tensiune, curent, putere, energie electrică, 1 canal de monitorizare a temperaturii și umidității

·8 intrări de stare de comutare

·4 ieșiri de stare de comutare

·3 comunicații RS485

Instalare

DIN 35mm

Dimensiune (L*W*H):

180*90*45

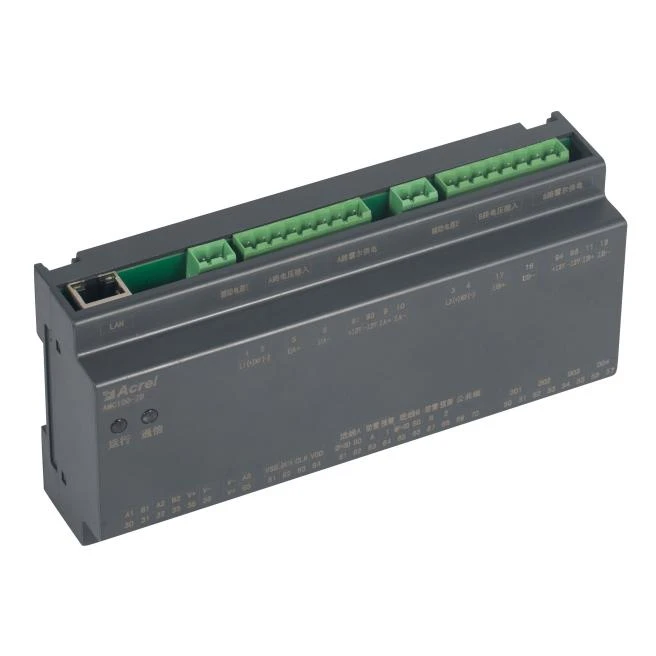

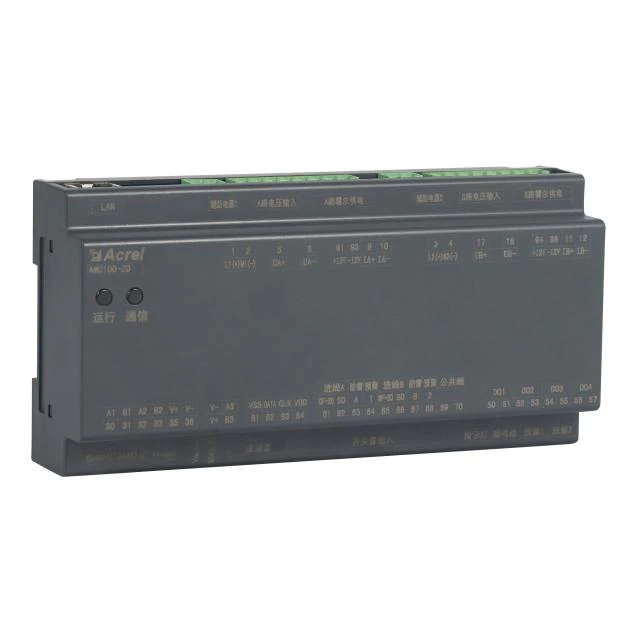

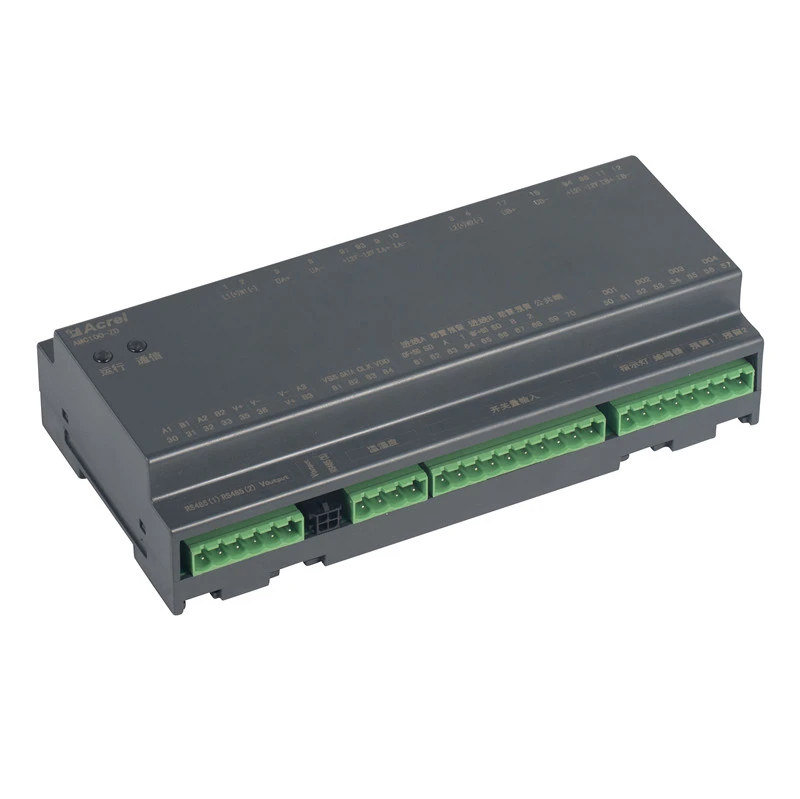

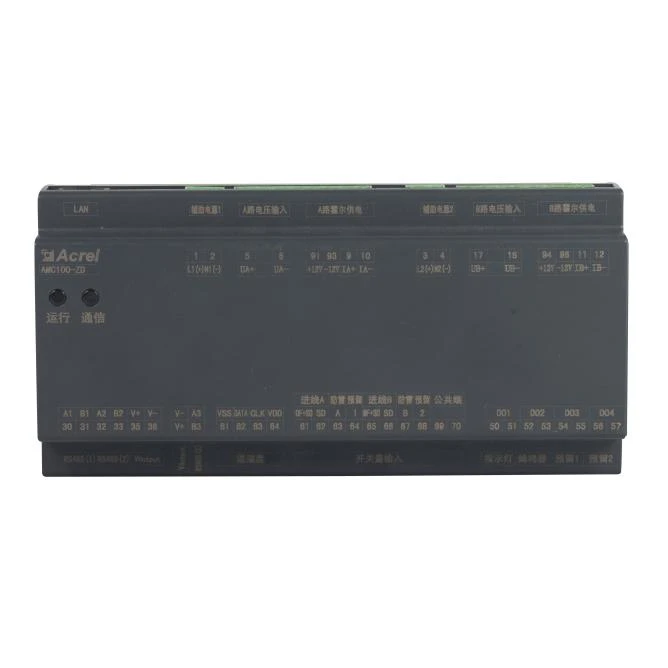

Apariția

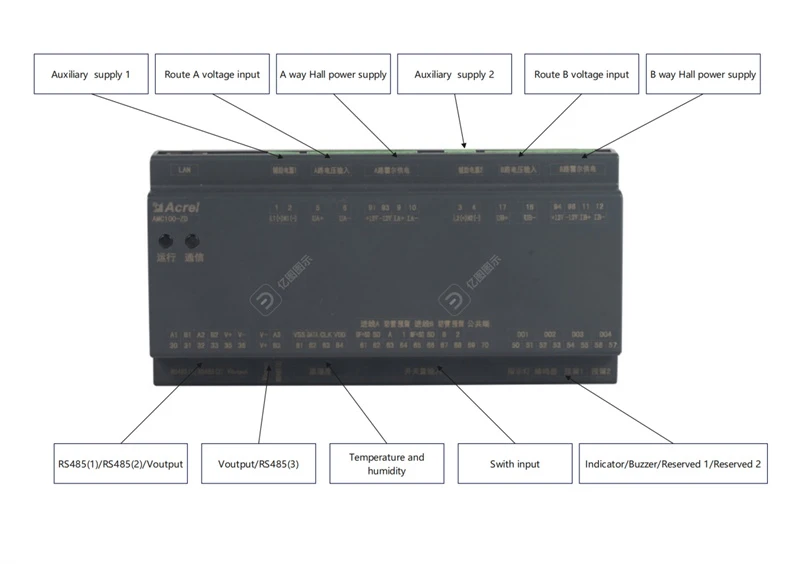

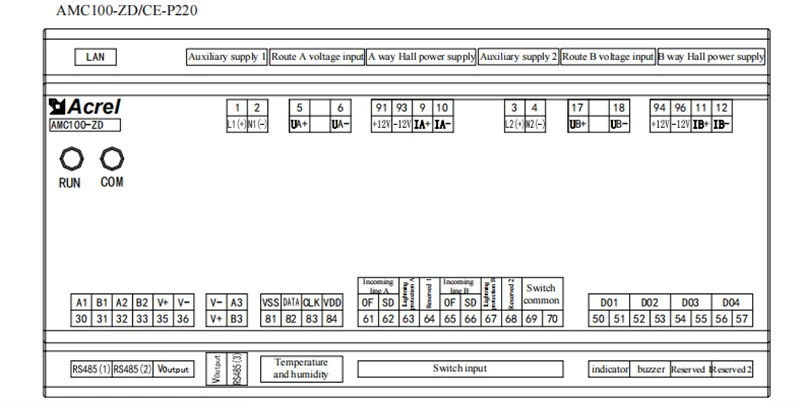

Cablaj

Parametru

Sistem de distribuție		DC
Tensiune magistrală	Tensiune nominală	48VDC,240VDC,336VDC
	Interval de măsurare	±20 la sută
	Supraîncărcare	Tensiune instantanee de 2 ori pe secundă
Circuit de intrare curent	Evaluat	5V（Senzor Hall, ±12V alimentat de AMC100-ZD）
	Supraîncărcare	Durata este de 1,2 ori, instantanee de 10 ori/secundă
Mediu inconjurator	Altitudine	Mai mică sau egală cu 2500 m
	Temperatura	Funcționare:-15 grad -55 grad Depozitare:-25 grad -70 grad
	Umiditate	Umiditate relativă Mai mică sau egală cu 93 la sută
Instalare		Metoda de instalare a șinei DIN35mm sau a plăcii inferioare
Alimentare auxiliară		AMC100-ZD:Puterea semnalului（ Mai mică sau egală cu 15W） AMC100-ZD-P24:DC 12-24V sursă de alimentare independentă AMC100-ZD-P220: 1, Când tensiunea constantă este DC240V, DC336V, alimentată de AC220V, Alimentare independentă DC240V, DC336V 2, Când tensiunea constantă este DC48V, alimentat de o sursă independentă DC48V
Resiztenta izolarii		Rezistența de izolație între toate terminalele și părțile conductoare de pe carcasă trebuie să fie de cel puțin 100MΩ
Comutați ieșirea		4 canale 3A 250VAC/3A 30VDC
Comutator de intrare		8 noduri uscate
Comunicare		1 canal izolat RS485/Modbus-RTU la sistemul de fundal 1RS485/Modbus-RTU la ecran tactil Conexiune 1RS485/Modbus-RTU la modulul din aval 1-funcția de comunicare Ethernet canal este opțională
Instalare		Instalare șină DIN35mm sau placa inferioară

Citat

Formă	Tip	Funcţie	FOB Shang Hai (USD)
	AMC100-ZA	Monitorizarea parametrilor de putere completă ai circuitului de intrare AC dublu trifazat A plus B, 8 intrări de stare de comutare, 4 ieșiri de stare de comutare, 2 de monitorizare a scurgerilor, 1 detecție a temperaturii și umidității, 3 comunicații RS485	148
	AMC-FA30	Monitorizați parametrii de putere maximă a unui total de 30 de ramuri de prize duble AC A plus B și 1 comunicație RS485	133
	AMC-FA48	Monitorizați parametrii de putere maximă a unui total de 48 de ramuri de prize duble AC A plus B și 1 comunicație RS485	177
	AMC-FAK30	Monitorizați parametrii completi de putere și starea comutatorului a unui total de 30 de ramuri de prize duble AC A plus B și 1 comunicație RS485	177
	AMC-FAK48	Monitorizați parametrii completi de putere și starea comutatorului a unui total de 48 de ramuri de prize duble AC A plus B și 1 comunicație RS485	237
	AMC100-ZD	Monitorizează tensiunea, curentul, puterea și energia electrică a 2 linii independente de intrare A plus B, 8 intrări de comutare, 4 ieșiri de comutare, 1 detecție a temperaturii și umidității și 3 comunicații RS485	148
	AMC100-FD30	Monitorizați parametrii de putere completă ai liniilor de ieșire duble DC A plus B într-un total de 30 de ramuri și 1 comunicație RS485	133
	AMC-FD48	Monitorizați parametrii de putere completă ai liniilor de ieșire duble DC A plus B într-un total de 48 de ramuri și 1 comunicație RS485	177
	AMC100-FDK30	Monitorizați parametrii de putere completă și starea de comutare (activă) a prizei duble DC A plus B 30 de ramuri și 1 comunicație RS485	177
	AMC100-FDK48	Monitorizați parametrii de putere completă și starea de comutare (activă) a prizei duble DC A plus B 48 de ramuri și 1 comunicație RS485	237
