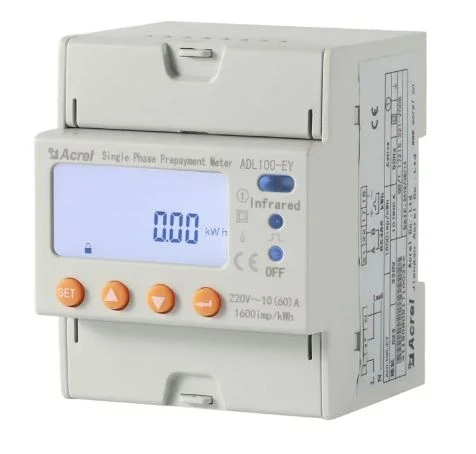

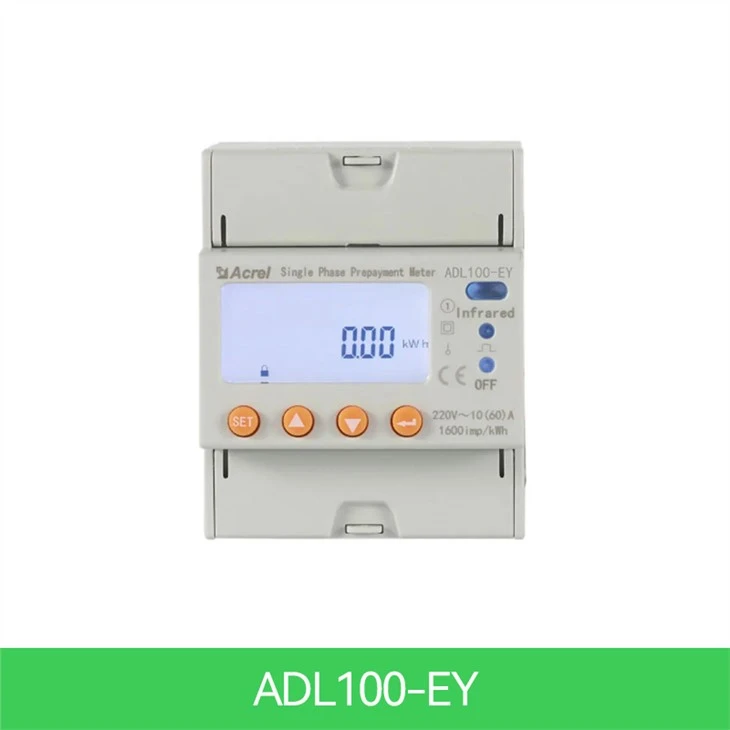

Contor de energie preplătit monofazat

● Masurare: 1 faza kWh (Clasa 1), kVarh, Putere activa, Putere reactiva, Curent, Tensiune si etc.
● Tensiune nominală: 220 ~ 264V AC & 45 ~ 65Hz (intrarea semnalului de tensiune a servit, de asemenea, ca sursă de alimentare a contorului)
● Curent nominal: 10(60)A AC (Conexiune directă)
● Comunicare: RS485 (MODBUS-RTU); Infraroșu
● Control automat: Releu de reținere încorporat pentru controlul pornirii la oprire
● Multi-rate&Multi-tarifare: 4 Tarife tarifare (Spike, Peak, Valley și Flat kWh Preț unitar)
● Afisaj: LCD (8 cifre)

Descriere

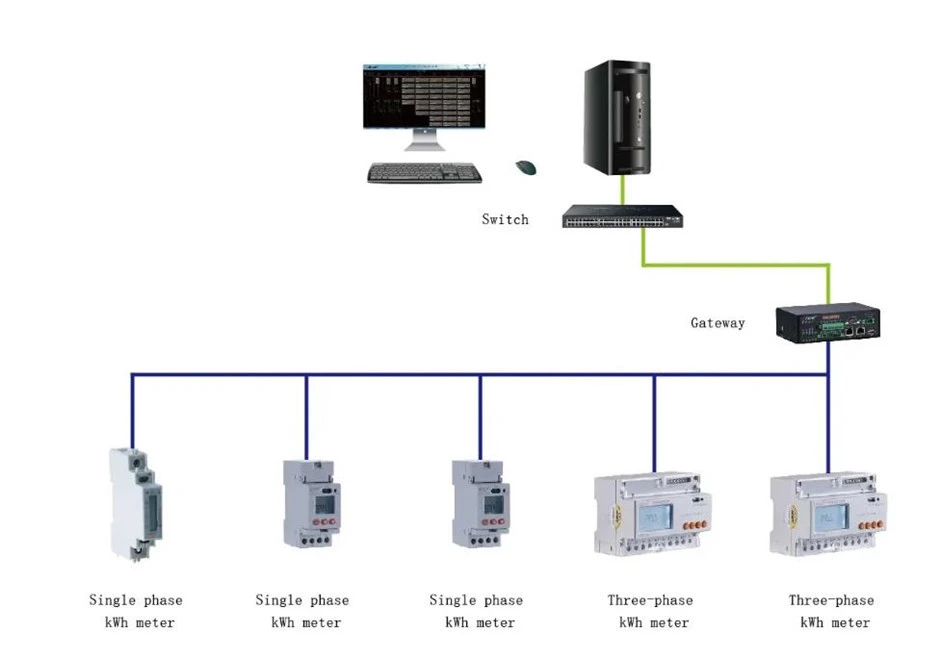

Cu sistemul preplătit, contoarele de energie preplătite monofazate Acrel ADL100-EY cu o pauză interioară pentru a realiza controlul intro. Din-Rail instalează, preț ieftin. Acest contor de energie preplătit are funcții preplătite, de control al sarcinii și de comunicare RS485 etc. Cu platforma Acrel EMS IoT poate controla de la distanță contoarele sau taxa hidro de depozit de la distanță sau poate utiliza cardul RF / IC pentru a realiza funcția preplătită locală. Îndepliniți cerințele tehnice aferente contorului electronic de energie în standardele IEC62053-21, IEC62053-22.

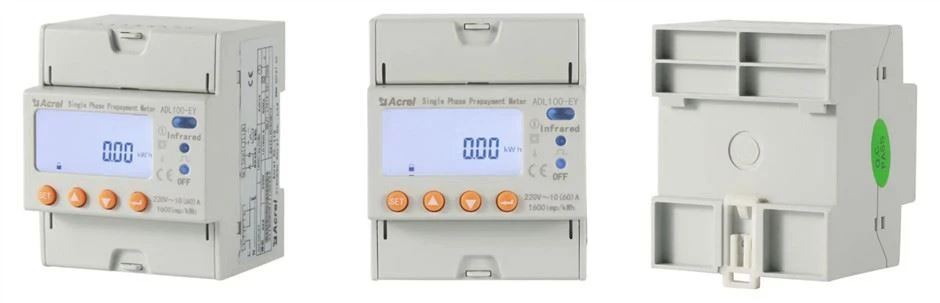

Apariție

Parametrii

Parametru tehnic		ADL100-EY
Voltaj	Tensiune de referință	220V
	Referință frecvență	50Hz
	Consum	<4va(each>
Curent	Curent de intrare	10(60)A
	Pornirea curentului	Conectați-vă direct: 0.004 Ib, conectați-vă prin CT: 0.002In
	Consum	<4va (maximum="">
Măsurătoare performanță	Precizia Măsurare	1 Clasă
Precizia ceasului		Eroare ≤0.5s/d
Puls activ	Lățimea pulsului	80ms±20ms
Puls activ	Constanta pulsului	1600imp/kWh
Communicati pe	Interfață	RS485(A+、B-)
	Modul de conectare	Conductori de pereche răsucite ecranate
	Protocol	MODBUS-RTU

Funcționa

Numele funcției	Descrierea funcției		Funcționa presta
	ADL300-EY	ADL100-EY
Măsurarea kWh	Total kWh activ (pozitiv și negativ în total)		■
Măsurarea electrice Parametrii	U、I 、P、Q、S、PF、F		■
Modul preplătit	Prin rs485 comunicare preplătite reîncărcare, criptarea datelor		■
Controla	Built-in de mare capacitate sub-exploatație releu pentru a realiza încărcarea controlului on-off		■

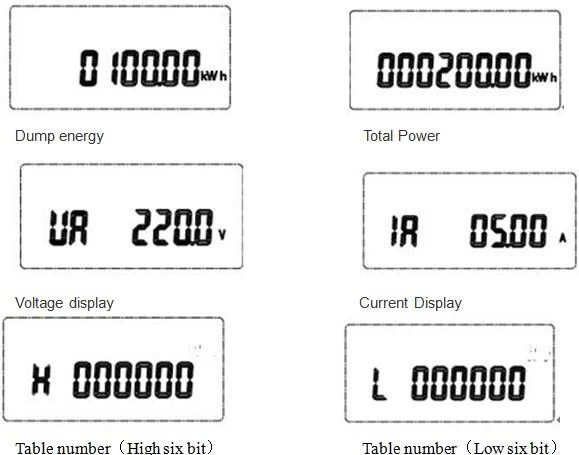

Afisaj LCD	8 biți secțiunea LCD de afișare		■
Comunicare	Interfață comunicare: RS485, Comunicare protocol: MODBUS-RTU		■
Multi-tarifare	4 tarife, 14 intervale de timp pe zi		□F
