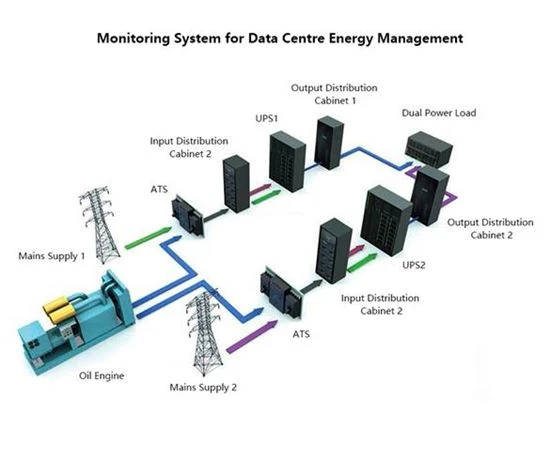

Cerere
Este necesar să monitorizați și să centralizați în timp real consumul de energie în centrul de date, iar datele pot fi afișate pe HMI și încărcate pe sistemul de monitorizare a energiei și mediului prin RS485 pe ecranul tactil și realizarea monitorizării în timp real a întregului sistem de distribuție a energiei. În același timp, poate realiza analize de eficiență energetică pentru a reduce consumul de energie.

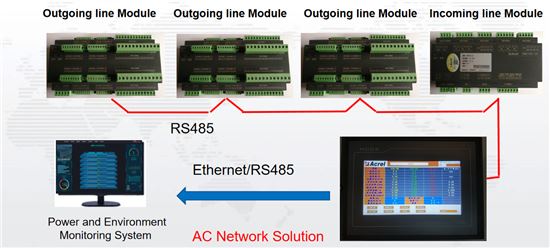

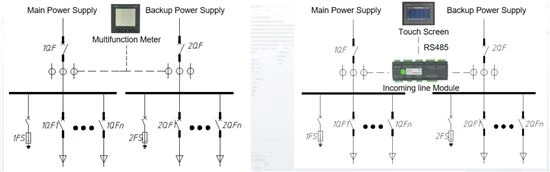

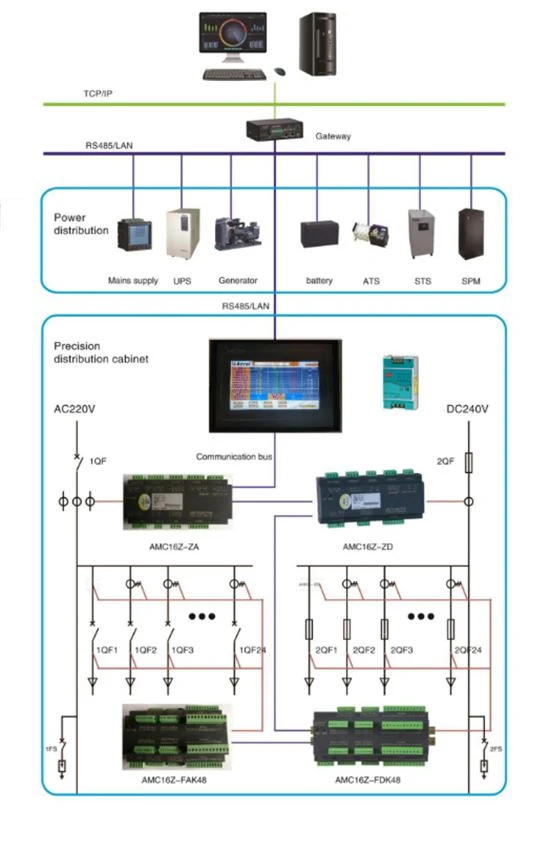

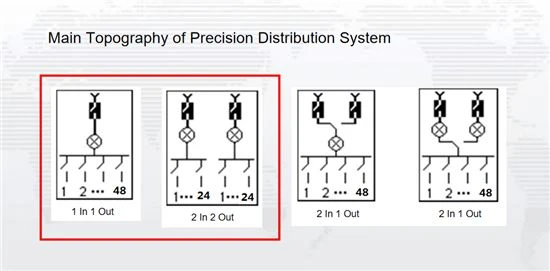

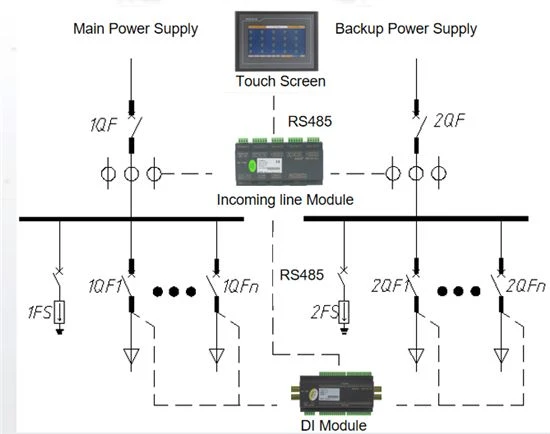

Structura
Functii principale
1. Linie de intrare și linie de ieșire, module de monitorizare independente
2. Poate măsura până la 2 circuite de linie de intrare și până la 192 de circuite de linie de ieșire curent, tensiune, putere, energie și calitate a energiei.

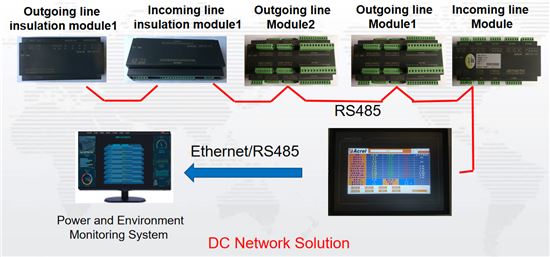

3. Monitorizarea și afișarea centralizată a datelor prin HMI și datele sunt încărcate în sistemul de monitorizare a energiei și a mediului prin RS485.
4. Pentru sistemul de înaltă tensiune DC 240V sau 336V, se poate adăuga un modul de monitorizare a izolației pentru a monitoriza rezistența la izolația la sol a magistralei principale.
5. Alimentare DC24V pentru ecran tactil și modul de monitorizare a liniei de ieșire (sursă de alimentare de la ieșirea modulului principal)
6. Comunicare: dispozitiv de monitorizare prin RS485, ecran tactil prin RS485 sau RJ45
7. Certificat: CE

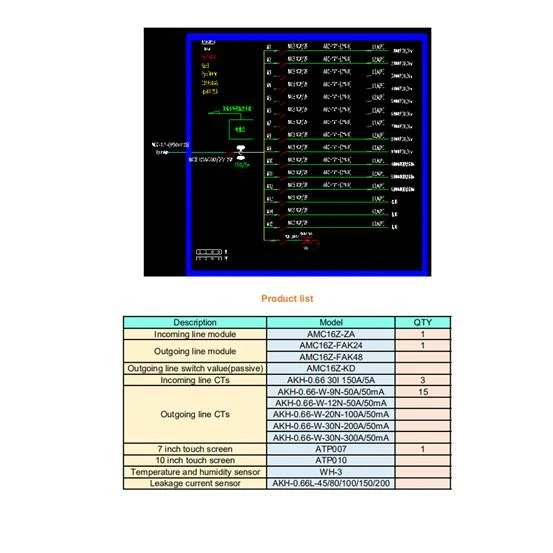

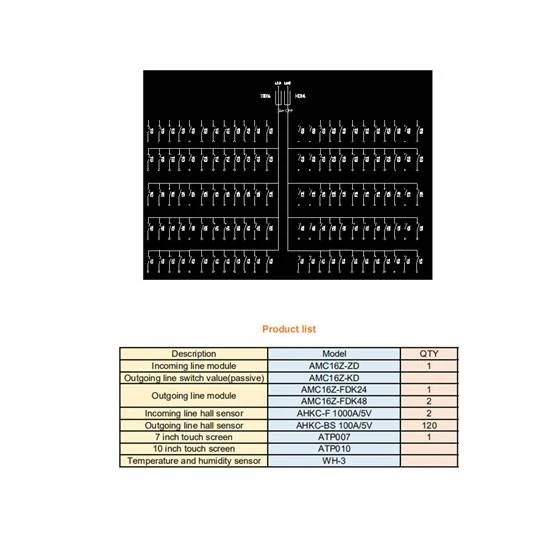

Selectarea produsului
Nume | Pic | Model | Functie principala |
HMI |
| ATP007kt ATP010kt | Ecran tactil de 1,7 sau 10 inch 2. Monitorizarea în timp real și afișarea tensiunii, curentului, puterii, energiei, calității energiei, starea comutatorului, curba formei de undă și așa mai departe. 3. alarma dispozitivului de monitorizare, comunicarea și alți parametri pot fi configurate pe ecran. 4. 2 interfețe RS485 și 1 Ethernet, iar datele pot fi încărcate prin RS485 sau RJ45. |
Modul de monitorizare a liniei de intrare AC |
| AMC16Z-ZA | 1. Instalare: șină DIN 35mm 2. Măsurare: A + B circuite trifazice independente, 6DI2DO, 2 curenți de scurgere, 1 temp. și umiditate. 3. Cu sursă de alimentare DC 24V pentru modul linie de ieșire și ecran tactil. 4. Comunicare: RS485 Modbus RTU |
Modul de monitorizare a liniei de ieșire AC |
| AMC16Z-FAK24 AMC16Z-FAK48 | 1. Instalare: șină DIN 35mm 2. Poate măsura până la 16 circuite trifazate sau 48 circuite monofazate 3. Alimentare DC24V 4. Comunicare: RS485 modbus RTU |
Transformator de curent de linie de ieșire AC |
| AKH-0.66W | Raport curent ： 100A / 50mA Specificații comune: 100A / 50mA |
Modul de monitorizare a liniei de intrare DC |
| AMC16Z-ZD | 1. Instalare: șină DIN 35mm 2. Măsurare: A + B circuite independente, 6DI2DO, 1 temp. Și umiditate. 3. Cu sursă de alimentare DC 24V pentru modul linie de ieșire și ecran tactil. 4. Comunicare: RS485 modbus RTU |
Modul de monitorizare a liniei de ieșire DC |
| AMC16Z-FDK24 AMC16Z-FDK48 | 1. Instalare: șină DIN 35mm 2. Poate măsura până la 48 de circuite de ieșire DC 3. Alimentare DC24V 4. Comunicare: RS485 modbus RTU |
Modul de monitorizare a izolației liniei de intrare DC |
| AMC16Z-ZJY | 1. Instalare: șină DIN 35mm 2. Măsurați rezistența de izolare la sol a circuitului continuu independent A + B a magistralei principale 3. Alimentare DC24V 4. Comunicare: RS485 modbus RTU |
Modul de monitorizare a izolației liniei de ieșire DC |
| AMC16Z-FJY | 1. Instalare: șină DIN 35mm 2. Măsurați rezistența de izolație la sol a 24 de circuite a liniei de ieșire DC |

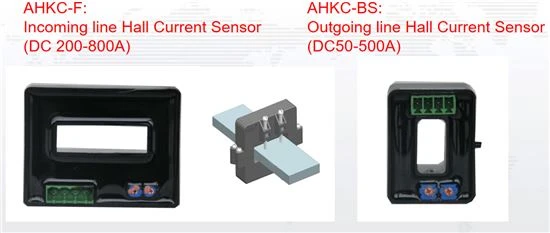

Senzor de curent efect linie ieșire DC |
| AHKC-BS | Raport curent ： 100A / 5V Specificații comune: 100A / 5V |

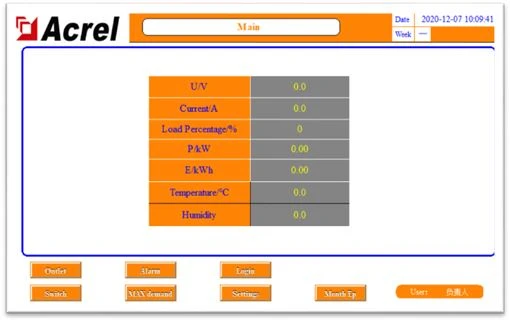

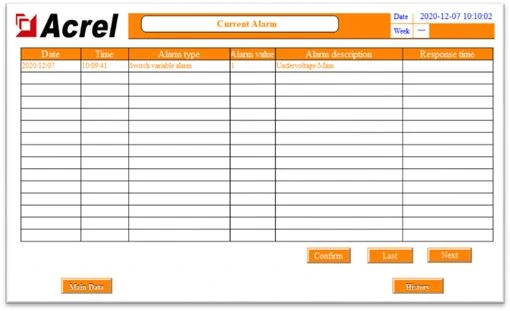

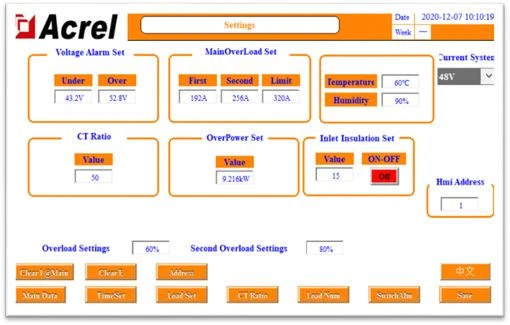

Interfața mașină umană

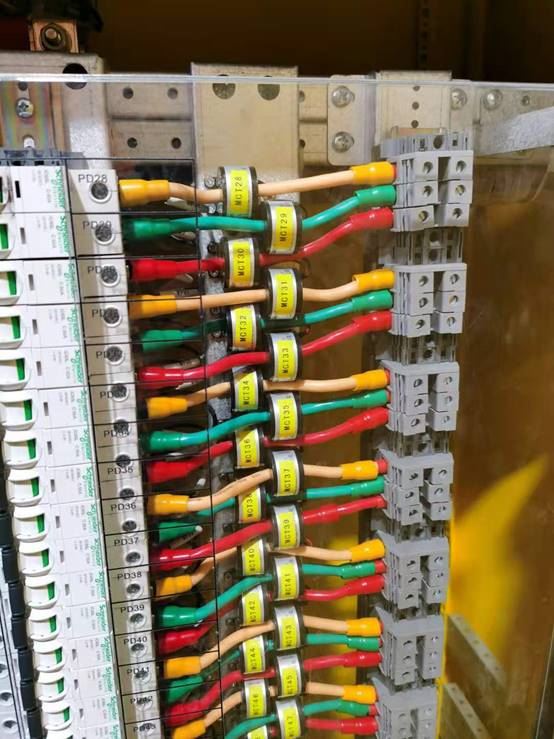

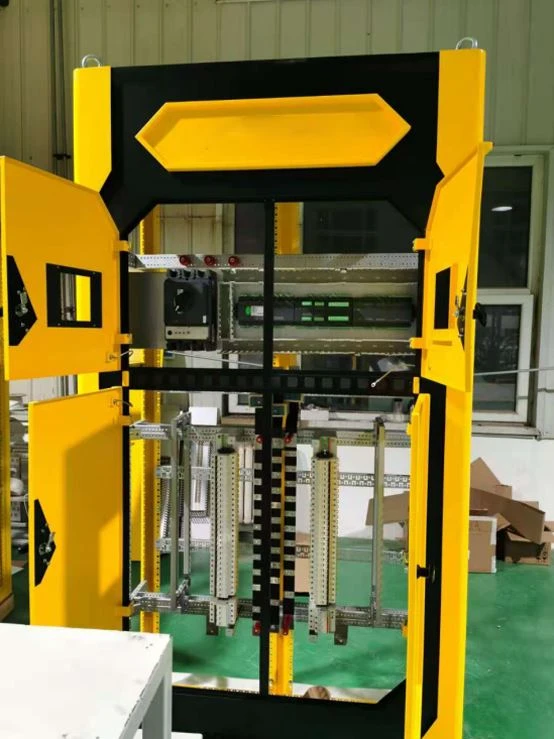

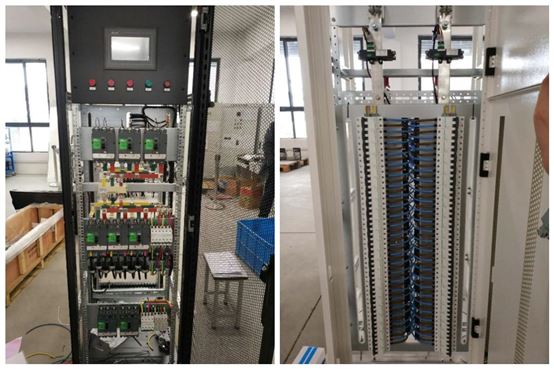

Fotografii pe site
