Descrierea producției

Senzorii de tensiune DC din seria BM sunt modulul de măsurare care convertește tensiunea DC măsurată în curentul continuu proporțional sau semnalul de tensiune DC în conformitate cu teoria izolării optice. Partea de intrare este foarte izolată de partea de ieșire.

Precizie ridicată, liniaritate și integrare, dimensiuni mici, structură simplă, stabilitate pe termen lung și adaptabilitate la diferite condiții de lucru. Acestea sunt utilizate pe scară largă pentru controlul sistemului și detectarea echipamentelor electrice în sectoarele energiei electrice, petrolului, minelor, chimice, căilor ferate, comunicațiilor, automatizării clădirilor.

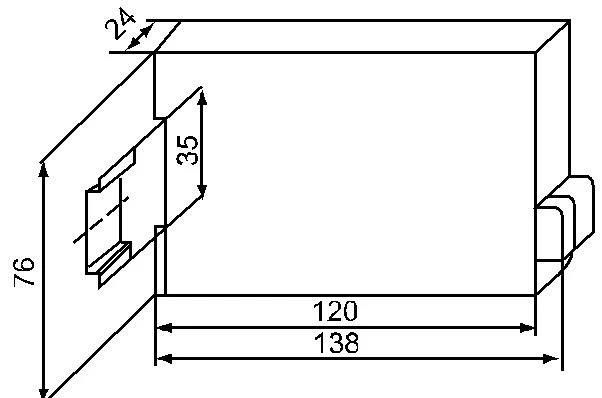

Apariție

Parametrii

Parametrii tehnici		Index
Intrare		Tensiune nominală DC300 ~ 1500V
		Măsurarea intervalului de tensiune 120% * Vpn
Ieşire	Valoarea nominală	tensiune:DC 0-5V、DC0-10V ; curent:DC 4-20mA、DC 0-20mA
	Protecție la suprasarcină	Max. ieșire≤ 150% din scala completă
	Rezistența la sarcină	>5000Ω(tensiune de ieșire)/<450ω(current>
Alimentare		DC12V / DC15V / DC24V / DC48V (opțional)
Grad de precizie		0.5
rezista la tensiune		Frecventa de putere cu tensiunea 3500VAC intre intrare/ ieșire și sursă de alimentare
Eroare de liniaritate		0.2%
Tensiune offset / Curent offset (Ta =+25°C)		50mV(corespund tensiunii de ieșire)/80uA( corespund ieșirii curente)
Timp de răspuns		≤ 30mS
Rezistența izolației		>20MΩ@DC500V
Metoda de instalare		Cu șină de ghidare TS35
Condiții ambientale	Temperatură	Temperatura de functionare:-10°C-+55°C; temperatura de depozitare: -40°C-+85°C
	Umiditate	≤93%RH, fără rouă, fără gaz agresiv
	Altitudine	≤2500m
