Traductor curent de scurgere în curent alternativ

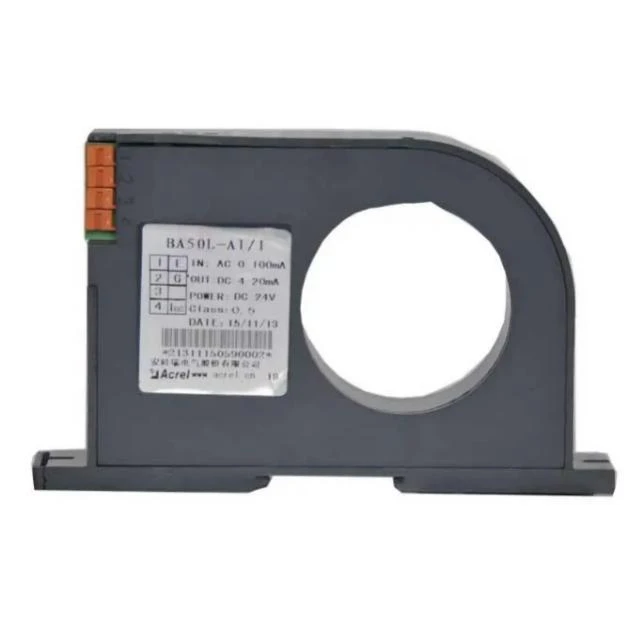

BA50L este un transformator de curent rezidual convertor care detectează în principal curentul de scurgere al sistemului electric. Acesta poate înțelege starea circuitelor și echipamentelor electrice în orice moment pentru a preveni incendiile și alte accidente cauzate de scurgeri.

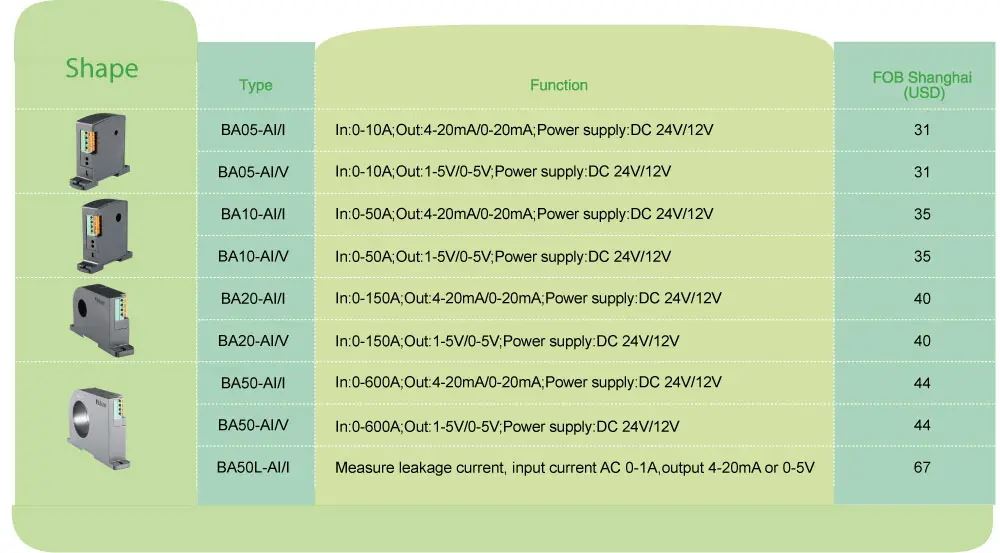

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Putere auxiliară	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
Consum		≤1W	≤1W	≤1W	≤1W	≤1W

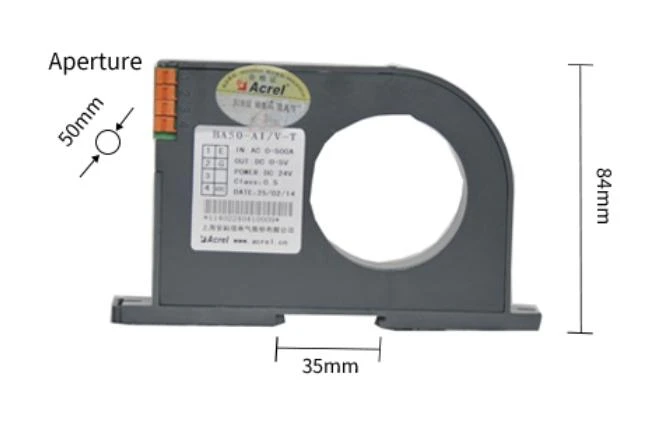

Dimensiunea găurii prin gaură		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Intrare	Curent	AC 0 ~ (0.5 ~ 10) A	AC 0 ~ (8 ~ 50) A	AC 0 ~ (40 ~ 200) A	AC 0 ~ (60 ~ 600) A	AC 0 ~ (0.1 ~ 1) A (limitarea curenților de scurgere)
Ieşire	Valoarea nominală	DC4-20mA, sau 0-20mA,0-5V,0-10V etc
	Rezistența la încărcare	Ieșire curent≤500Ω,Ieșire tensiune≥1kΩ
Clasa de precizie		0.5%
Timp de răspuns		≤350ms
Temperatură		Funcționare:-10 până la +55°C Stocare:-25 până la +70°C
Coeficientul de temperatură		≤200ppm/°C
Instalare		(Feroviar) DIN35, fixați pe cabină cu șuruburi
Standardele		GB / T 13850

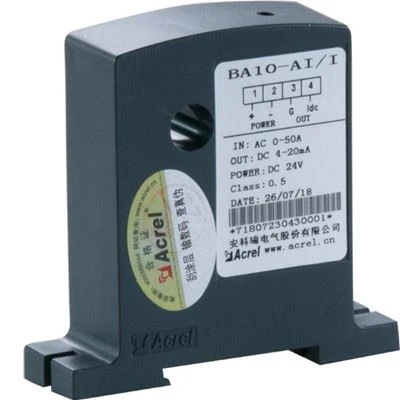

	BA10-AI/I ●Aplicație: Automatizări industriale ●Intrare: Măsurarea curentului de curent alternativ până la 50A ●Suprasarcină: de 1,2 ori din valoarea nominală ●Ieșire: DC 4-20mA
BA20-AI/V ●Aplicație: Automatizări industriale ●Intrare: Măsurarea curentului de curent alternativ până la 200A ●Suprasarcină: de 1,2 ori din valoarea nominală ●Ieșire: DC 0-5V

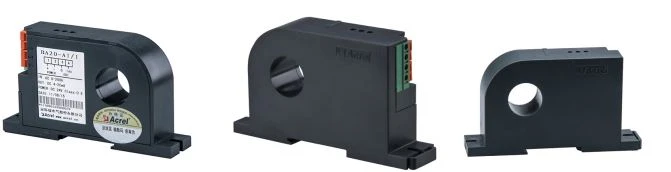

Produsele din seria BA aplică principiul inducției electromagnetice pentru a măsura curentul de curent alternativ din rețeaua electrică în timp real și utilizează tehnologia de compensare constantă a curentului și liniar pentru a-l izola și a-l transforma într-o ieșire standard de semnal DC.

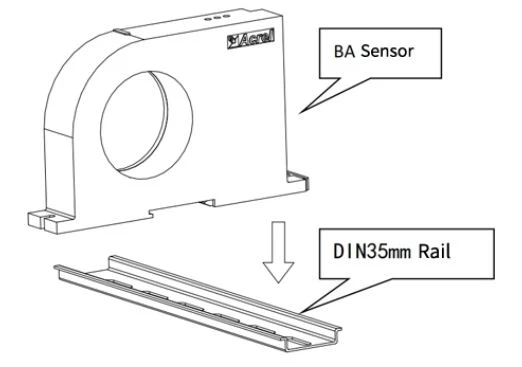

Alegeți un loc potrivit pentru a instala șina standard DIN35mm și instalați senzorul BA pe șină;

Pe panoul inferior al dulapului, alegeți un loc potrivit pentru a deschide două găuri filetate corespunzătoare poziției orificiului fix al senzorului instalat; După plasarea senzorului, instalați șurubul de poziționare

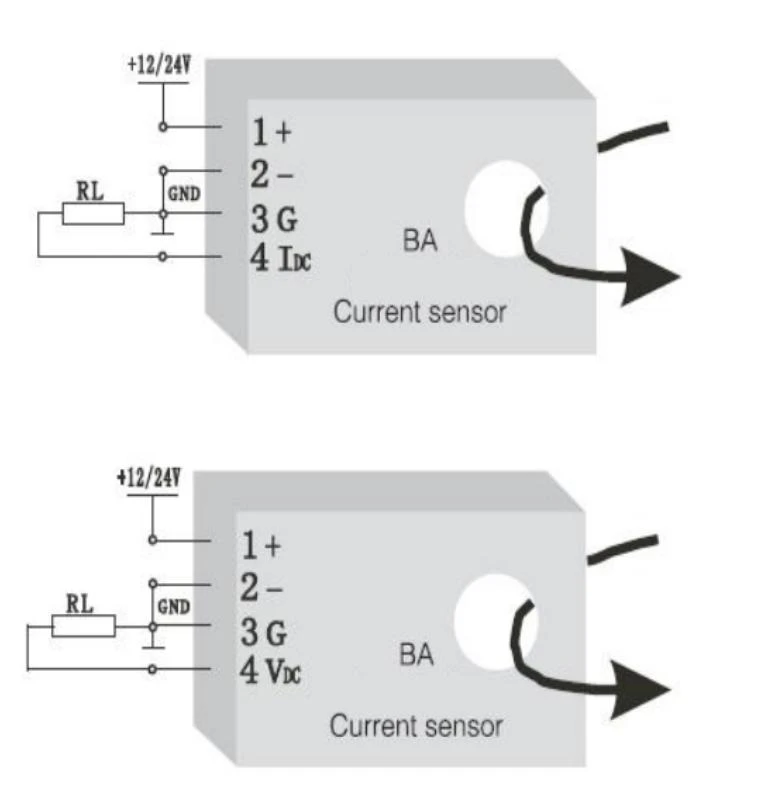

1 —— + Sursă de alimentare pozitivă (nu inversată)

2 —— - Putere PĂMÂNT

3 —— G(Ieșirea curentă negativă, care poate fi partajată cu sursa de alimentare)

4 —— IDC(Curent de ieșire pozitiv), VDC(Tensiune de ieșire pozitivă)
