Prezentare generală

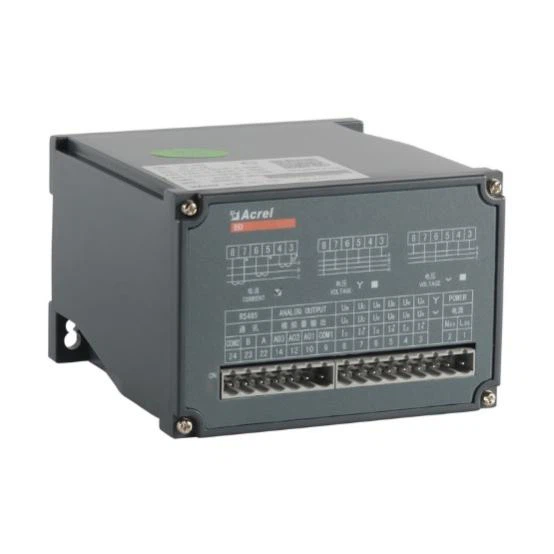

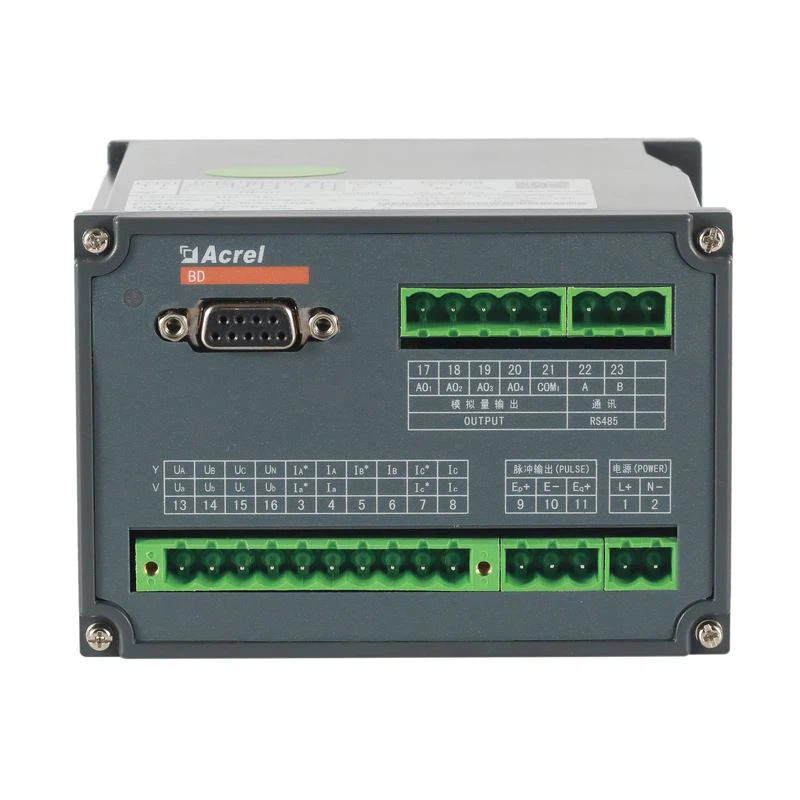

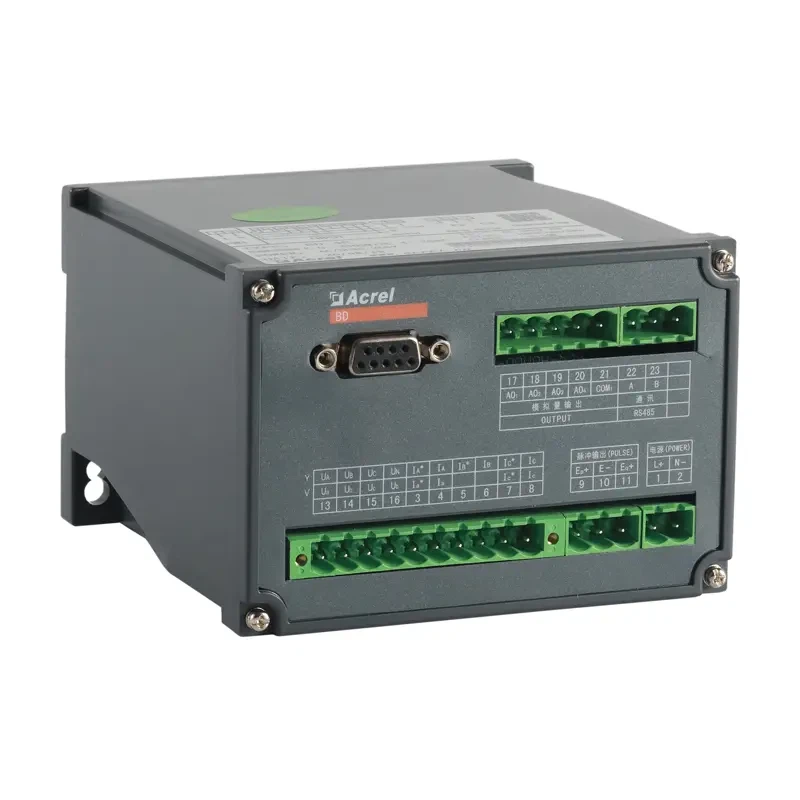

Transmițătoarele electrice din seria Acrel BD sunt un dispozitiv care poate izola și transmite parametrii electrici. Acest traductor de frecvență de putere din seria BD-3P poate măsura puterea activă, puterea reactivă; 1,2 ori supraîncărcarea valorii nominale; DC 0-5V/{0-10V/0-20mA/{4-20mA toate pot fi alese ca ieșire analogică.

Funcţie

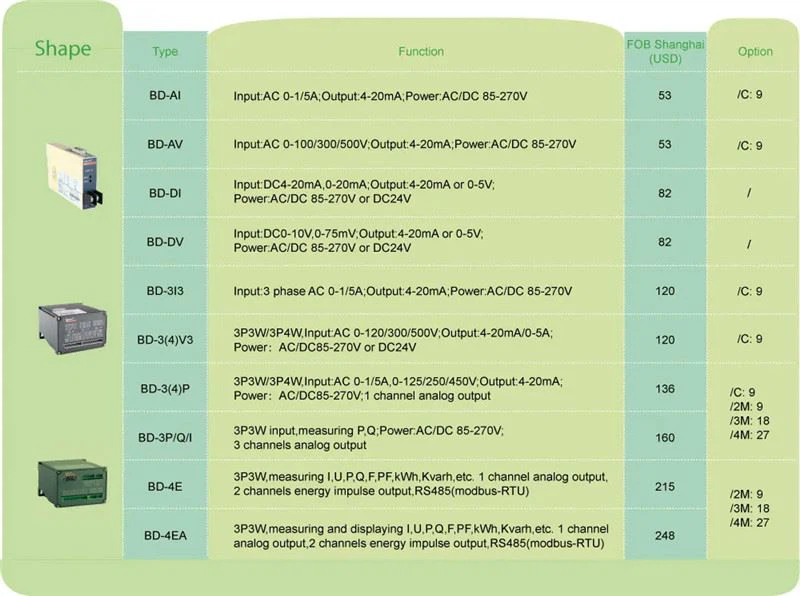

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Î	BD-3(4)E
Fază și cablare	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Intrare	Voltaj	Direct LL	Până la 480 V AC
		LN direct	Până la 276 V AC
		Cu PT extern	○	○	○	○	○
	Actual	Direct	Până la 5A AC
	Actual	Cu CT extern	○	○	○	○	○
Ieșire	Valoare normală	DC:4-20mA,0-20mA, 0-5V, 0-10V, așa mai departe
	Rezistenta la sarcina	Ieșire curent Mai puțin sau egal cu 600Ω Tensiune de ieșire Mai mare sau egală cu 1000Ω
	Conținut ondulat	<0.5% peak="">
Măsurare	Voltaj	□	—	—	□
	Actual		—	—	□	□	□
	Putere activă/reactivă	—	—	—	—	□	□
	Putere aparentă	—	—		—	□	□
	Factor de putere	—	—	R	—	□
	Frecvență					□	□
Măsurarea energiei	±KWh	—	—	—	—	—	○
Clasa de precizie	0,5 la sută
Comunicare	Interfata: RS485 Protocol: Modbus-RTU			—
Ieșire analogică	DC 0-5V,0-10V,0-20mA,4-20mA
Ieșire impuls
Dimensiuni (mm)	Carcasă (LXHXD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Putere auxiliară		85-265V AC/DC, DC24V,DC48V
Temperatura	Operațiune	-10 la 55 de grade
Temperatura	Depozitare	-25 la 70 de grade
Umiditate		Până la 95 la sută, fără condensare
Instalare		(Sină) DIN35 fixare pe cabină cu șuruburi
Standarde		GB/T 13850
