Prezentare generală

Senzorul de curent inteligent din seria BA folosește principiul inducției electromagnetice pentru a măsura curentul AC în rețeaua de alimentare în timp real și utilizează curent constant și tehnologie de compensare liniară pentru a-l izola și transforma într-o ieșire de semnal DC standard sau prin interfața RS485. (protocol Modbus-RTU) pentru a transmite datele de măsurare. Sursa de alimentare cu tensiune de siguranță DC24V sau 12V poate fi utilizată pe scară largă în domeniul automatizării industriale. BA50L(Ⅱ)-AI este un transformator de curent rezidual AC, care detectează în principal curentul de scurgere al sistemului electric, poate înțelege starea circuitelor și echipamentelor electrice în orice moment și poate preveni incendiile și alte accidente cauzate de scurgeri.

Parametru

Parametru tehnic			Index
Clasa de precizie			Clasa 0.5
Intrare	Valoare nominala	BA20(Ⅱ)-AI	Curent AC {{0}}.5A, 50A, 200A, etc. AC 0-(0.5-200)A
		BA50(Ⅱ)-AI	Curent AC 60A, 300A, 600A etc. AC 0-(60-600)A
		BA50L(Ⅱ)-AI	Curent AC {{0}}.1A, 1A etc. AC 0-(0.1-1)A
	Supraîncărcare	Continuu de 1,2 ori, curent instantaneu de 10 ori/1S
	Puterea absorbită	Mai mic sau egal cu 1VA
	Raspuns in frecventa	25 Hz-800Hz, potrivit în special pentru frecvența industrială
Ieșire	Valoare nominala	DC4-20mA sau 0-20mA, 0-5V, 0-10V① etc.
	Rezistenta la sarcina	Când sursa de alimentare DC12V, ieșirea curentă Clasa 0.5 este mai mică sau egală cu 250Ω Când sursa de alimentare DC24V, curentul de ieșire este mai mic sau egal cu 500Ω, când tensiunea de ieșire este mai mare sau egală cu 1KΩ
	Comunicare	Interfață RS485/Modbus-RTU②
Timp de raspuns		Mai mică sau egală cu 400 ms
Alimentare electrică	Voltaj	12V sau 24V
	Consumul de energie	Mai mic sau egal cu 1W
Resiztenta izolarii		＞100MΩ
Rezistenta la compresiune		Între intrare/ieșire și alimentare 2.0KV/1min, 50Hz
Coeficient de temperatură		-10 grade - plus 55 de grade , mai mic sau egal cu 400 ppm/grad
Mediu inconjurator	Temperatura	Lucru: -10 grade - plus 55 de grade Depozitare: -25 grade - plus 70 de grade
	Umiditate	Mai mică sau egală cu 93 la sută RH, fără condens, fără gaz corosiv
	Altitudine	Mai mică sau egală cu 2000 m
Metoda de instalare		șină TS35 sau folosiți șuruburi pentru a fixa dulapul

Notă: ①0-10Ieșirea V este potrivită numai pentru sursa de alimentare DC24V;

②Funcția de comunicare este opțională.

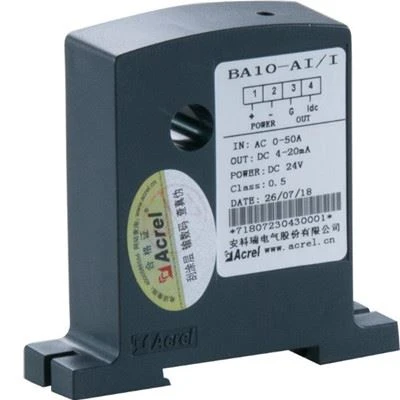

BA10-AI/I

●Aplicatie: Automatizari industriale

●Intrare: măsurarea curentului AC până la 50A

●Suprasarcină: de 1,2 ori mai mult decât valoarea nominală

●Ieșire: DC 4-20mA

BA20-AI/V

●Aplicatie: Automatizari industriale

●Intrare: măsurarea curentului AC până la 200A

●Suprasarcină: de 1,2 ori mai mult decât valoarea nominală

●Ieșire: DC 0-5V

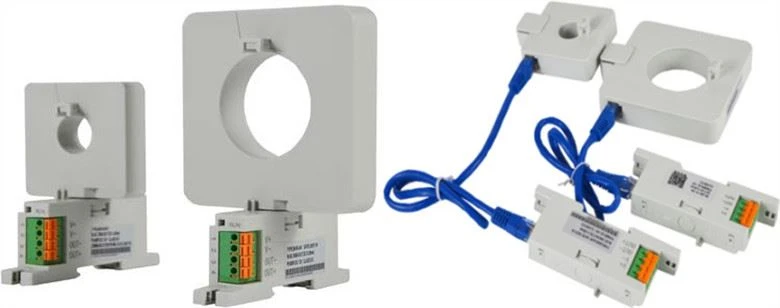

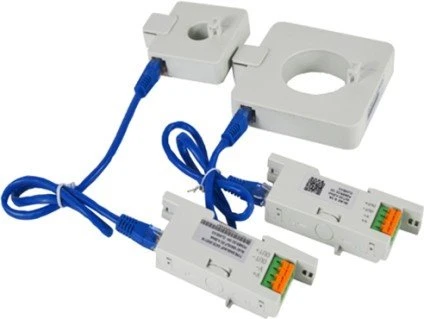

Aspect

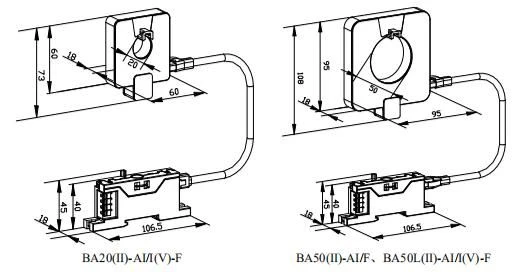

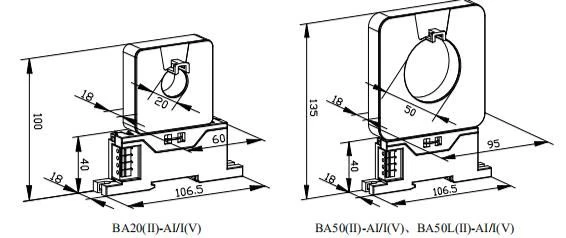

Dimensiune

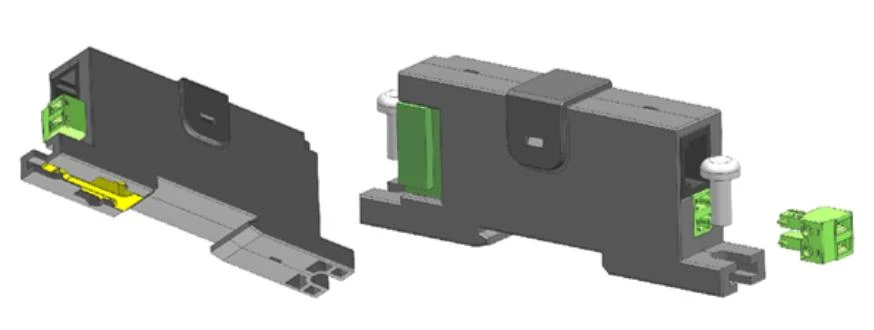

Instalare integrată

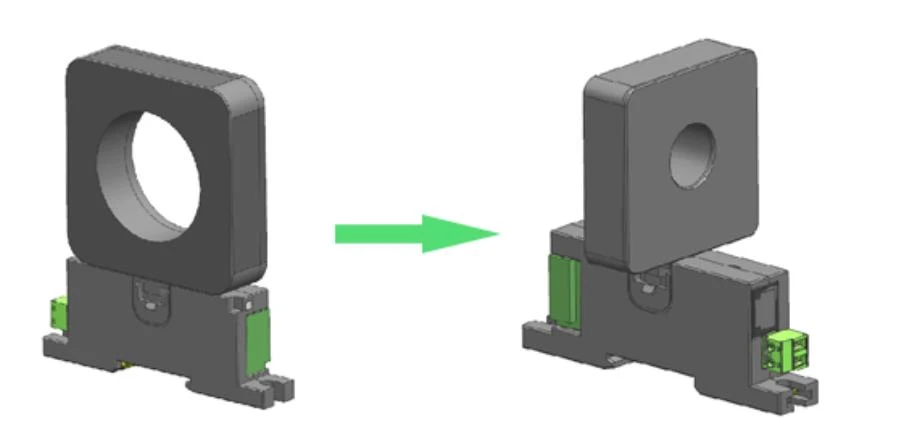

Instalare integrată, o structură rotativă poate fi utilizată în partea perforată.

Există Φ20, Φ50 de dimensiuni ale găurilor pentru selecția dvs.

Corpul principal ar putea fi conectat la ecranul de afișare pentru a afișa parametrii actuali și setați la instalarea integrată (utilizați ecranul de afișare existent pe cât posibil)
