Prezentare generală

Transmițătorul electric din seria Acrel BD este un dispozitiv care poate izola și transmite parametrii electrici, acest traductor de curent trifazat funcționează ca un transmițător care convertește curentul sau tensiunea AC în semnal analogic DC liniar prin izolarea intrării și ieșirii. Produsele respectă standardul GB/T 13850-1998.

Funcţie

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Î	BD-3(4)E

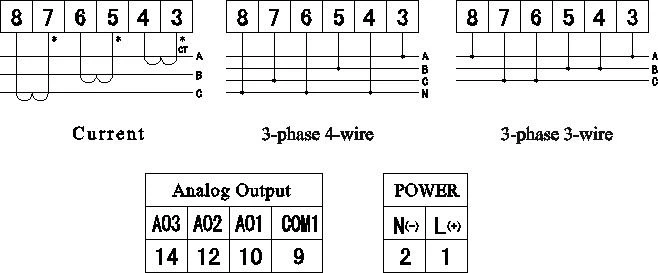

Fază și cablare	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Intrare	Voltaj	Direct LL	Până la 480 V AC
		LN direct	Până la 276 V AC
		Cu PT extern	○	○	○	○	○
	Actual	Direct	Până la 5A AC
	Actual	Cu CT extern	○	○	○	○	○
Ieșire	Valoare normală	DC:4-20mA,0-20mA, 0-5V, 0-10V, așa mai departe
	Rezistenta la sarcina	Ieșire curent Mai puțin sau egal cu 600Ω Tensiune de ieșire Mai mare sau egală cu 1000Ω
	Conținut ondulat	<0.5% peak="">
Măsurare	Voltaj	□	—	—	□
	Actual		—	—	□	□	□
	Putere activă/reactivă	—	—	—	—	□	□
	Putere aparentă	—	—		—	□	□
	Factor de putere	—	—	R	—	□
	Frecvență					□	□
Măsurarea energiei	±KWh	—	—	—	—	—	○
Clasa de precizie	0,5 la sută
Comunicare	Interfata: RS485 Protocol: Modbus-RTU			—
Ieșire analogică	DC 0-5V,0-10V,0-20mA,4-20mA
Ieșire impuls

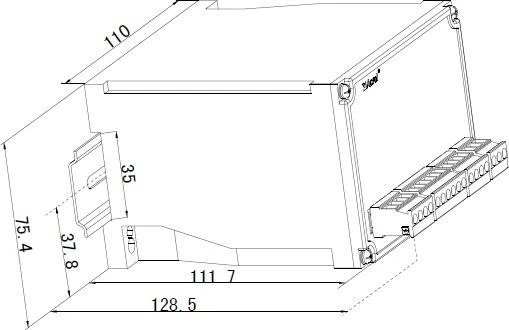

Dimensiuni (mm)	Carcasa (LxAxD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Putere auxiliară		85-265V AC/DC, DC24V,DC48V
Temperatura	Operațiune	-10 la 55 de grade
Temperatura	Depozitare	-25 la 70 de grade
Umiditate		Până la 95 la sută, fără condensare

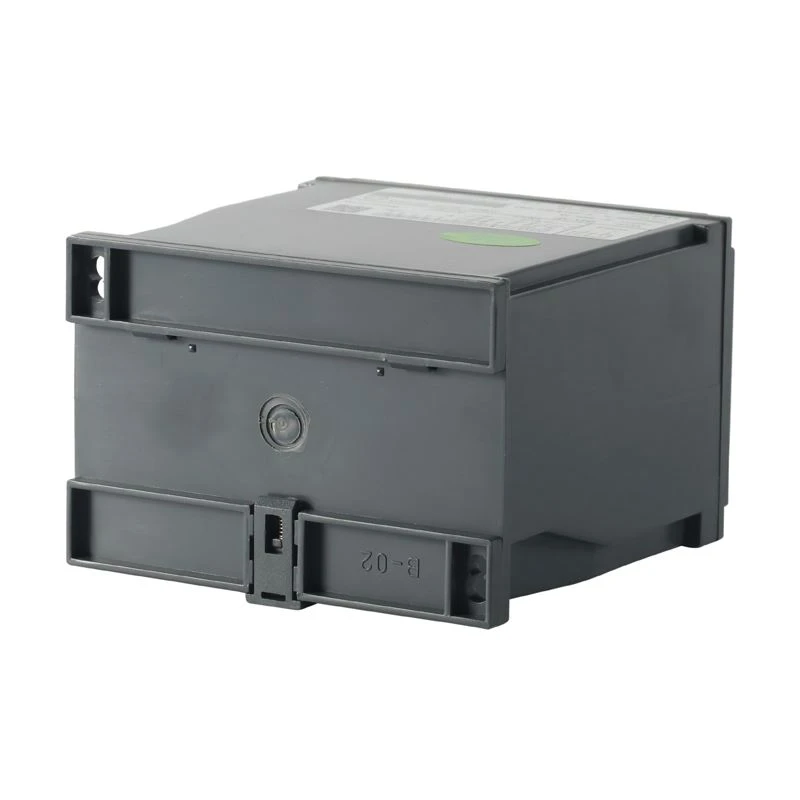

Instalare		(Sină) DIN35 fixare pe cabină cu șuruburi
Standarde		GB/T 13850

„○”: Da „—” Nu „' Opțional


	Traductor de energie electrică seria BD-3P ● Tensiune\Current\Putere\Factor de putere\Frecvență ● Supraîncărcare: de 1,2 ori mai mare decât valoarea nominală ● Ieșire analogică DC 0-5V/0-10V/0-20mA/4-20mA

Traductor de curent monofazat seria BD-AI ● curent alternativ ● Supraîncărcare: de 1,2 ori mai mare decât valoarea nominală ● Ieșire analogică DC 0-5V/0-10V/0-20mA/4-20mA
