Prezentare generală
Transmițătoarele digitale BD-4E 4-trifazate cu parametri multielectrici transmit valoarea kWh a sistemului de energie electrică într-un impuls liniar ridicat. Are o interfață de comunicație RS485, adoptă protocolul Modbus și exportă curent trifazat, tensiune, putere activă, putere reactivă, frecvență, factor de putere, energie activă reactivă și așa mai departe. Opțional analogic cu 1 ~ 4 canale, ieșire în impuls de energie electrică cu două canale.
Funcţie
BD-AI BD-AV | BD-F | BD-PF | BD-3I3 BD-3(4)V3 | BD-3(4)P BD-3(4)Î | BD-3(4)E | ||
Fază și cablare | 1P2W | √ | ○ | ○ | ○ | ○ | ○ |
3P3W | — | — | ○ | ○ | ○ | ○ | |
3P4W | — | — | ○ | ○ | ○ | ○ | |
Intrare | Voltaj | Direct LL | Până la 480 V AC | ||||
LN direct | Până la 276 V AC | ||||||
Cu PT extern | ○ | ○ | ○ | ○ | ○ | ||
Actual | Direct | Până la 5A AC | |||||
Cu CT extern | ○ | ○ | ○ | ○ | ○ | ||
Ieșire | Valoare normală | DC:4-20mA,0-20mA, 0-5V, 0-10V, așa mai departe | |||||
Rezistenta la sarcina | Ieșire curent Mai puțin sau egal cu 600Ω Tensiune de ieșire Mai mare sau egală cu 1000Ω | ||||||
Conținut ondulat | <0.5% peak=""> | ||||||
Măsurare | Voltaj | □ | — | — | □ | ||
Actual |
| — | — | □ | □ | □ | |
Putere activă/reactivă | — | — | — | — | □ | □ | |
Putere aparentă | — | — |
| — | □ | □ | |
Factor de putere | — | — | R | — | □ | ||
Frecvență |
| □ | □ | ||||
Măsurarea energiei | ±KWh | — | — | — | — | — | ○ |
Clasa de precizie | 0,5 la sută | ||||||
Comunicare | Interfata: RS485 Protocol: Modbus-RTU |
|
| — |
|
|
|
Ieșire analogică | DC 0-5V,0-10V,0-20mA,4-20mA | ||||||
Ieșire impuls | |||||||
Dimensiuni (mm) | Carcasa (LxAxD) | 138X76X24 | 119X75X55 | 119X75X55 | 112X110X75 | 112X110X75 | 112X10X75 |
Putere auxiliară | 85-265V AC/DC, DC24V,DC48V | ||||||
Temperatura | Operațiune | -10 la 55 de grade | |||||
Depozitare | -25 la 70 de grade | ||||||
Umiditate | Până la 95 la sută, fără condensare | ||||||
Instalare | (Sină) DIN35 fixare pe cabină cu șuruburi | ||||||
Standarde | GB/T 13850 | ||||||
„○”: Da „—” Nu „
' Opțional
 | Traductor de curent trifazat seria BD-3I3 ● Aplicatie: Automatizari industriale ● Intrare: măsurarea curentului AC până la 200A ● Supraîncărcare: de 1,2 ori mai mare decât valoarea nominală ● Ieșire analogică DC 0-5V/0-10V/0-20mA/4-20mA |
Traductor de curent monofazat seria BD-AI ● Aplicatie: Automatizari industriale ● Intrare: curent alternativ ● Supraîncărcare: de 1,2 ori mai mare decât valoarea nominală ● Ieșire analogică DC 0-5V/0-10V/0-20mA/4-20mA |  |

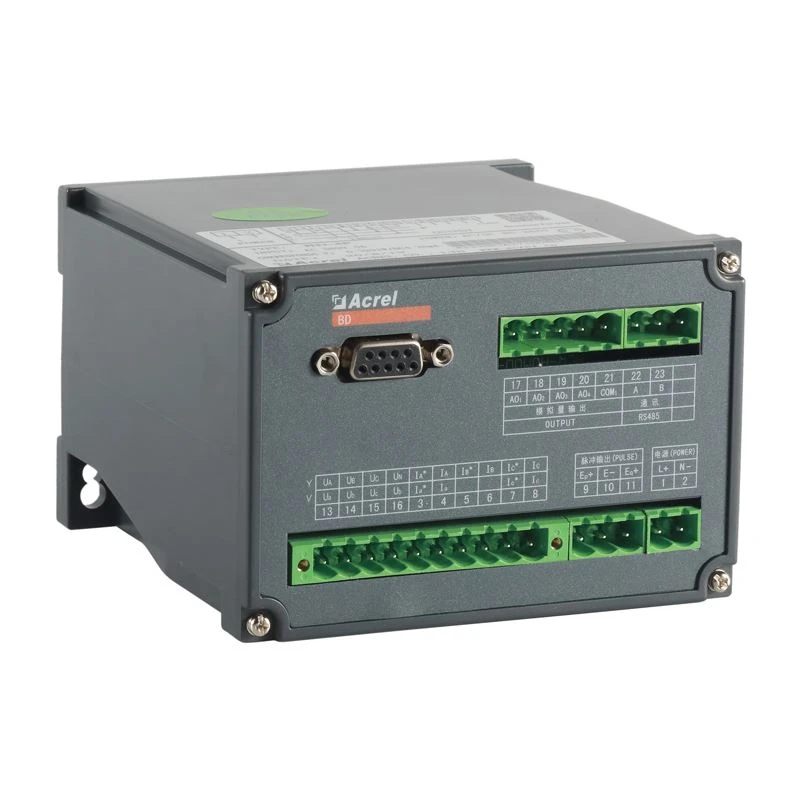

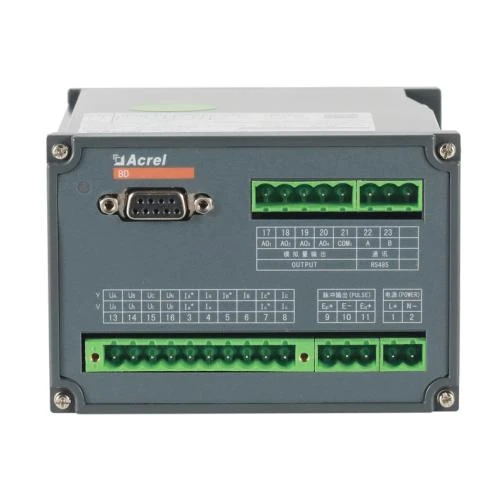

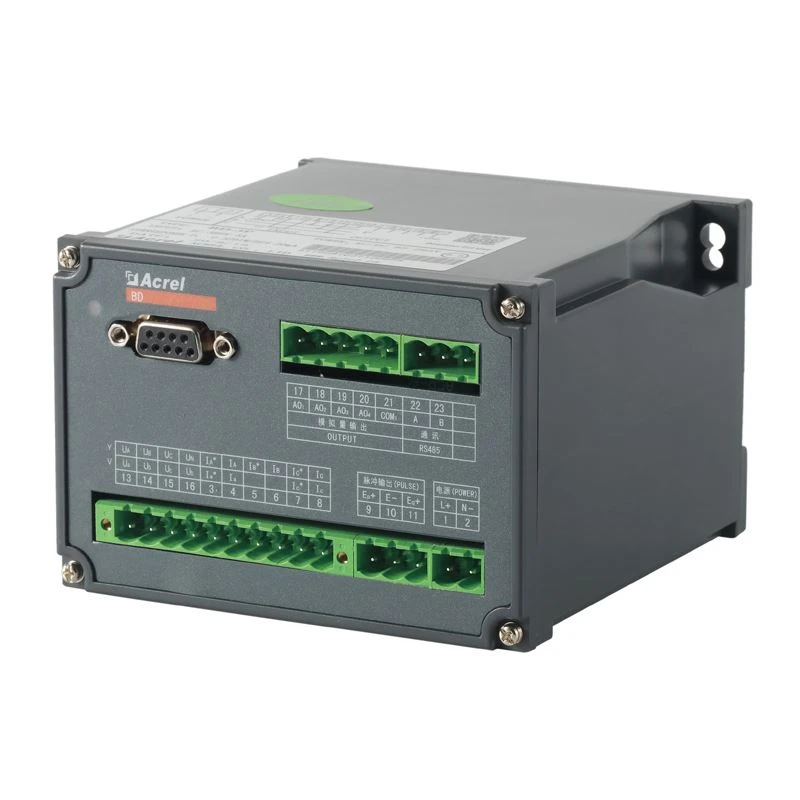

Aspect
Dimensiune
(L*W*H: 128*110*75.4)
Instalare
De exemplu. Semnalul de intrare este AC 100V 5A, relația corespunzătoare de ieșire de transmisie 4-canal
| Ieșire de transmisie | Obiectul de măsurat | Relația corespunzătoare |
AO1 | P | 4-20mA -> 0-866W |
AO2 | Q | 4-20mA->0-866var |
AO3 | In absenta | 4-20mA 对应 0-5A |
AO4 | PF | 4-20mA 对应 0-1 |
