Prezentare generală

Senzorul de curent analogic BA/traductorul de curent continuu aplică principiul inducției electromagnetice pentru a măsura curentul alternativ din rețeaua electrică în timp real și utilizează tehnologia de compensare constantă a curentului și liniar pentru a-l izola și transforma într-o ieșire standard a semnalului DC. Cea mai mare utilizare în automatizarea industrială pentru PLC.

Parametru

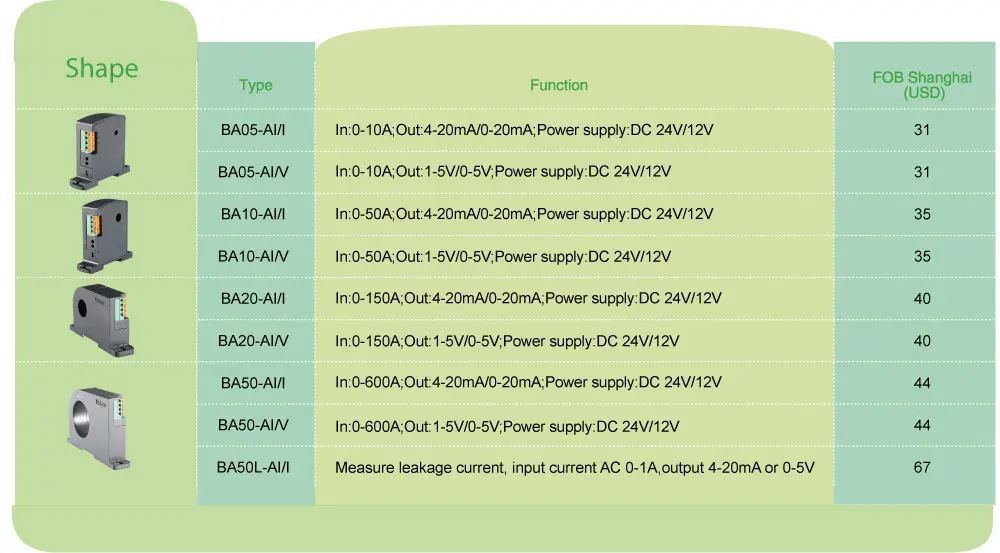

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Putere auxiliară	DC 12V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
	DC 24V
Consum		≤1W	≤1W	≤1W	≤1W	≤1W
Dimensiunea găurii		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Intrare	Curent	AC 0 ~ (0.5 ~ 10) A	AC 0 ~ (8 ~ 50) A	AC 0 ~ (40 ~ 200) A	AC 0 ~ (60 ~ 600) A	AC 0 ~ (0.1 ~ 1) A (limitarea curenților de scurgere)
Ieşire	Valoarea nominală	DC4-20mA, sau 0-20mA, 0-5V, 0-10V etc
	Rezistența la sarcină	Ieșire curentă≤500Ω,Ieșire tensiune≥1kΩ
Clasa de precizie		0.5%
Timp de răspuns		≤350ms
Temperatură		Funcționare:-10 până la +55°C Depozitare:-25 până la +70°C
Coeficientul de temperatură		≤200ppm/°C
Instalare		(Feroviar) DIN35,fixați pe cabină cu șuruburi
Standardele		GB / T 13850

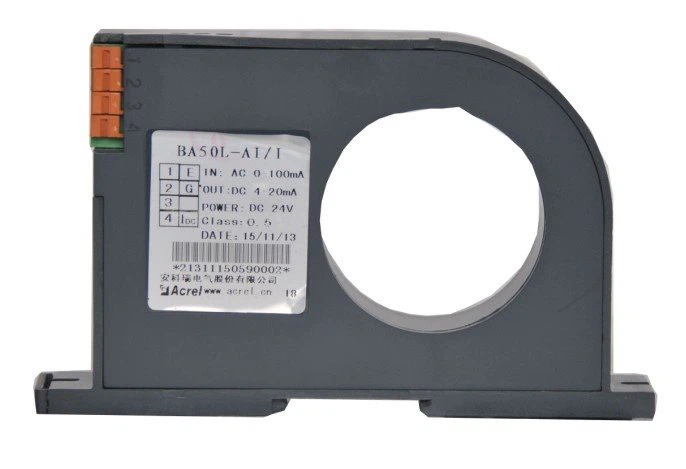

BA50-AI/I

●Intrare: Curent de scurgere 0-1A

●Ieșire: DC 4-20mA

●Măsurarea curentului de scurgere

●Suprasarcină: de 1,2 ori din valoarea nominală

BA20-AI/V

●Aplicație: Automatizare industrială

●Intrare: Măsurarea curentului alternativ până la 200A

●Suprasarcină: de 1,2 ori mai mare decât valoarea nominală

●Ieșire: DC 0-5V

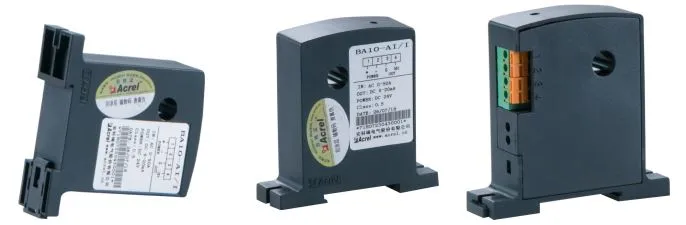

Apariție

24K3X2V3)EFL(F_BIV`63PL

●Precizie mai mare ●Nivel mai ridicat de izolare ●Nivel mai ridicat de siguranță ●Consum mai mic

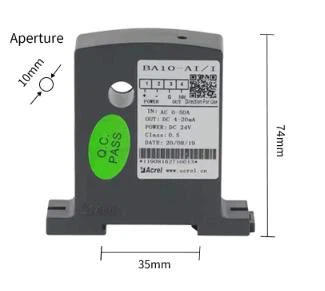

Dimensiune

Instalare

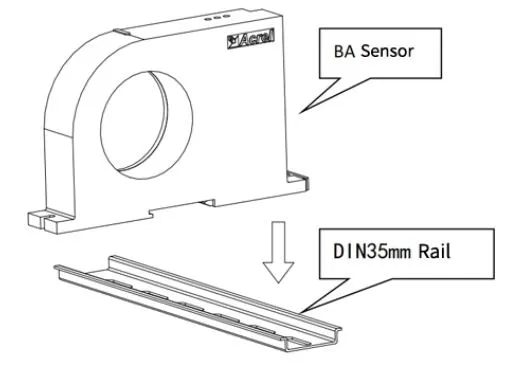

Alegeți un loc potrivit pentru a instala șina standard DIN35mm și instalați senzorul BA pe șină;

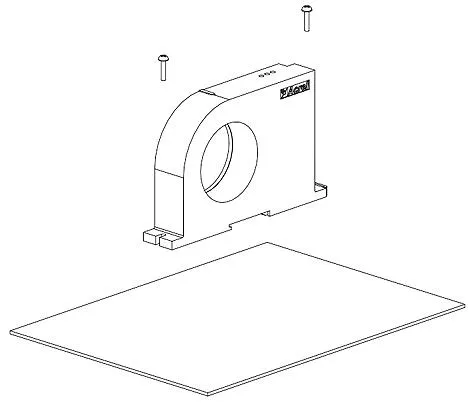

Pe panoul inferior al dulapului, alegeți un loc potrivit pentru a deschide două găuri filetate corespunzătoare poziției orificiului fix al senzorului instalat; După plasarea senzorului, instalați șurubul de poziționare
